污水处理用桨轮式曝气充氧轮体结构

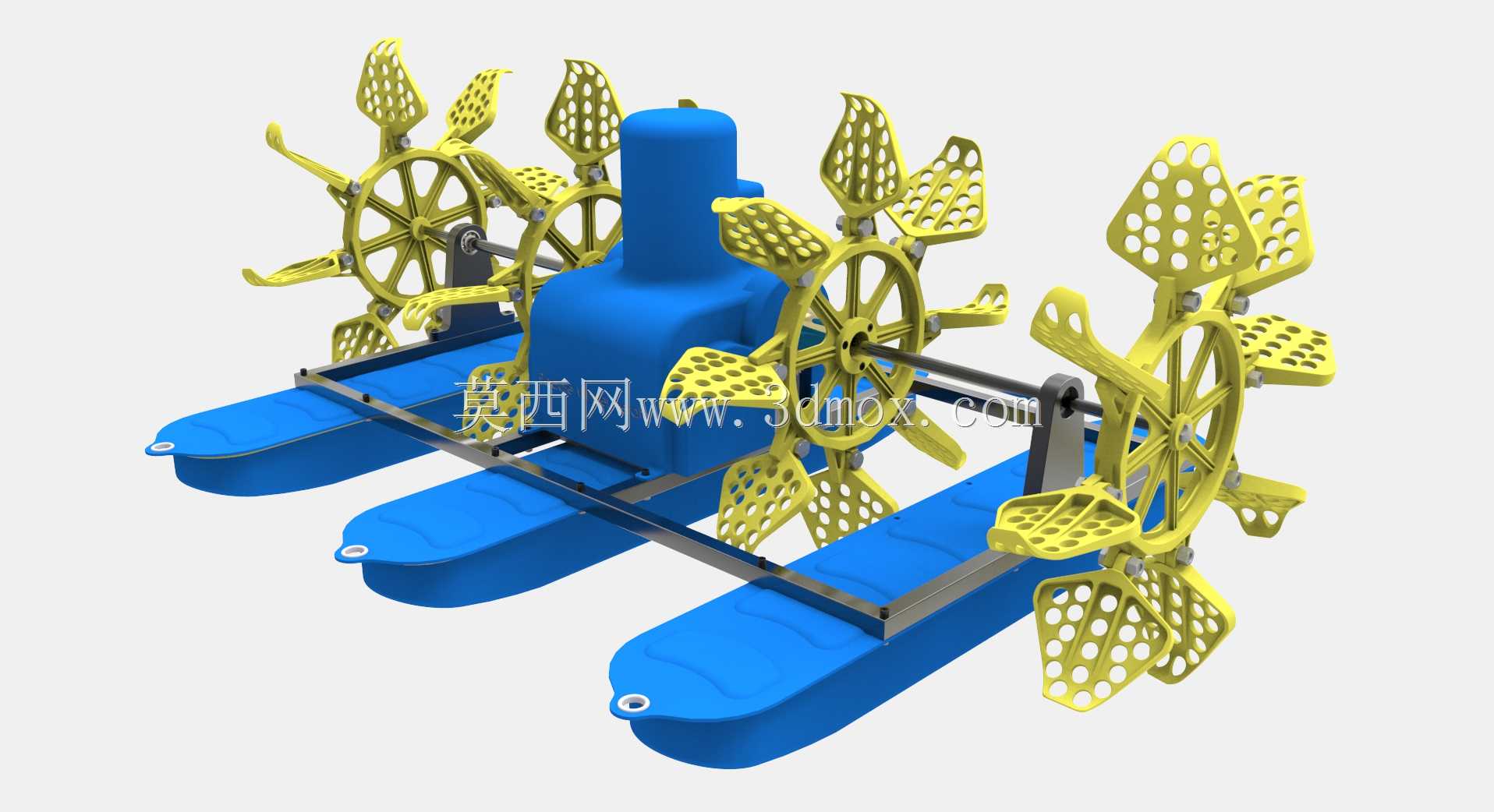

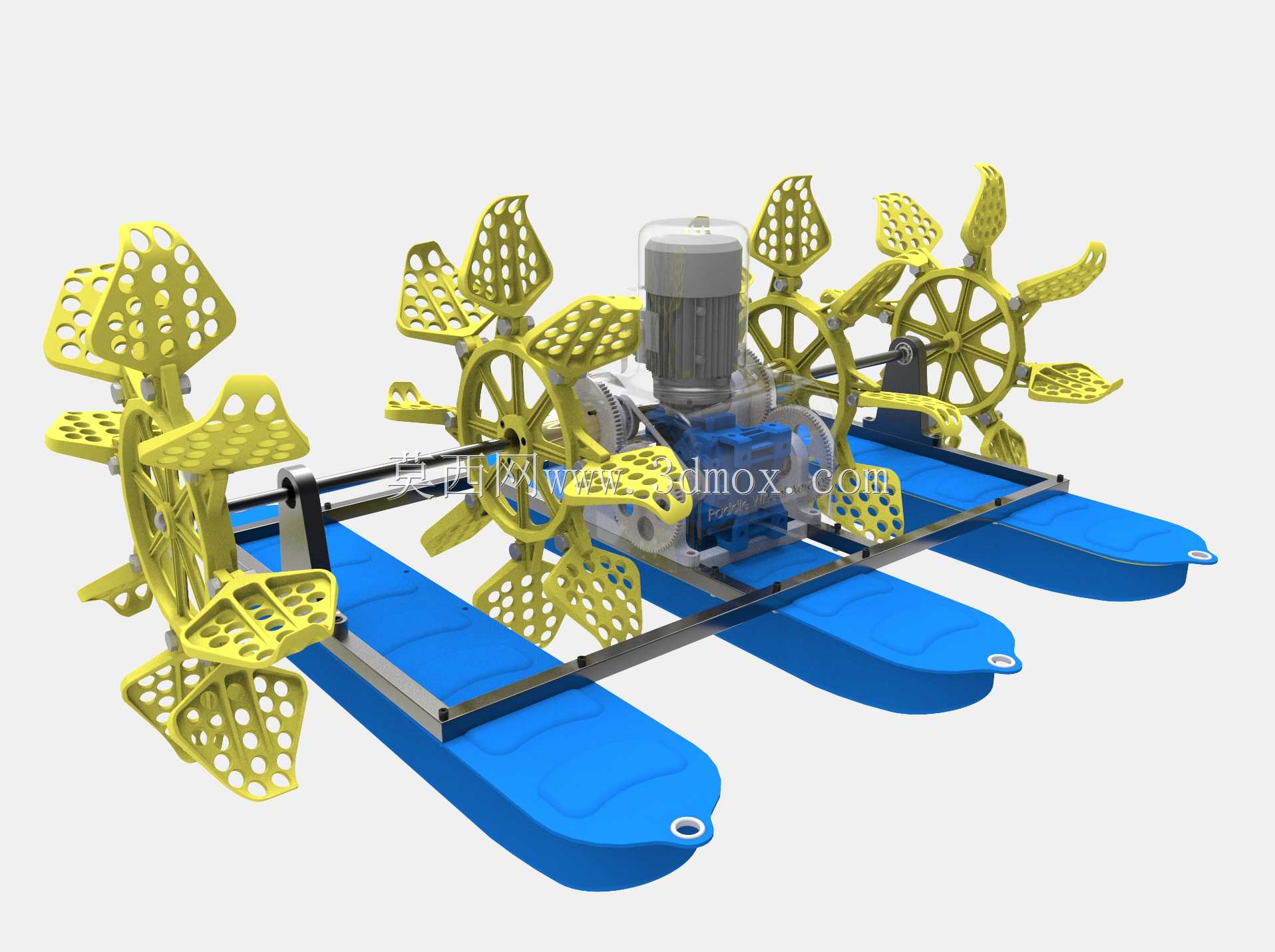

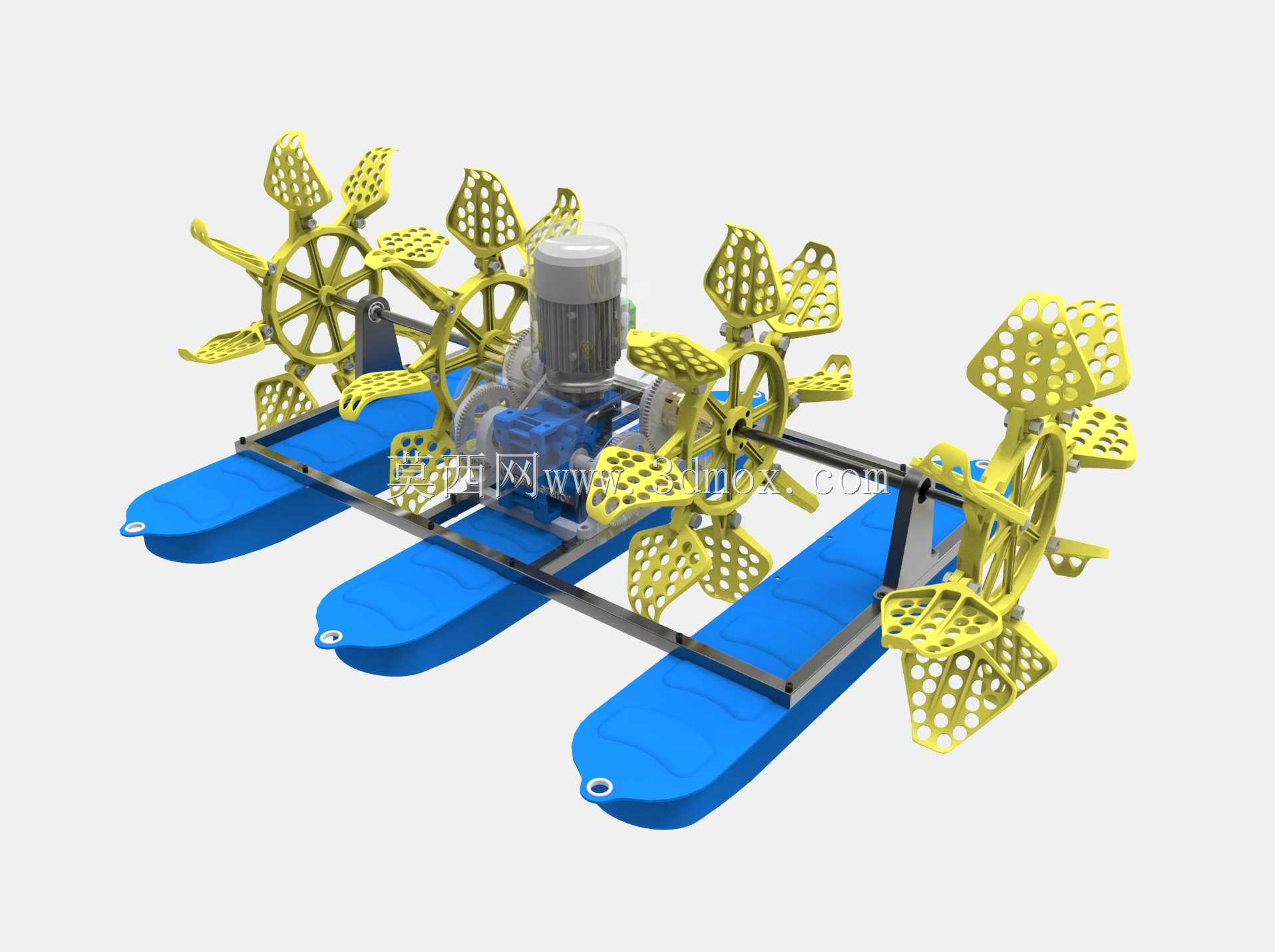

在城镇污水处理厂的生化处理段、景观水体治理项目以及中小型水产养殖塘的增氧环节，桨轮式曝气结构是应用十分广泛的表曝类核心部件，本次呈现的轮体结构，正是针对表曝工况的受力与水力特性完成的结构设计。从实际应用场景来看，这类桨轮多安装于氧化沟、曝气塘的水面上方，轮体下半部分浸没在水体中，随着轮轴带动整体转动，周向分布的桨叶会持续将表层水体扬起抛洒至空气中，通过扩大水和空气的接触面积，把空气中的氧气裹挟融入水体，提升水体的溶解氧含量，为好氧微生物的代谢活动提供充足的氧气条件，保障污水中有机污染物的降解效率。

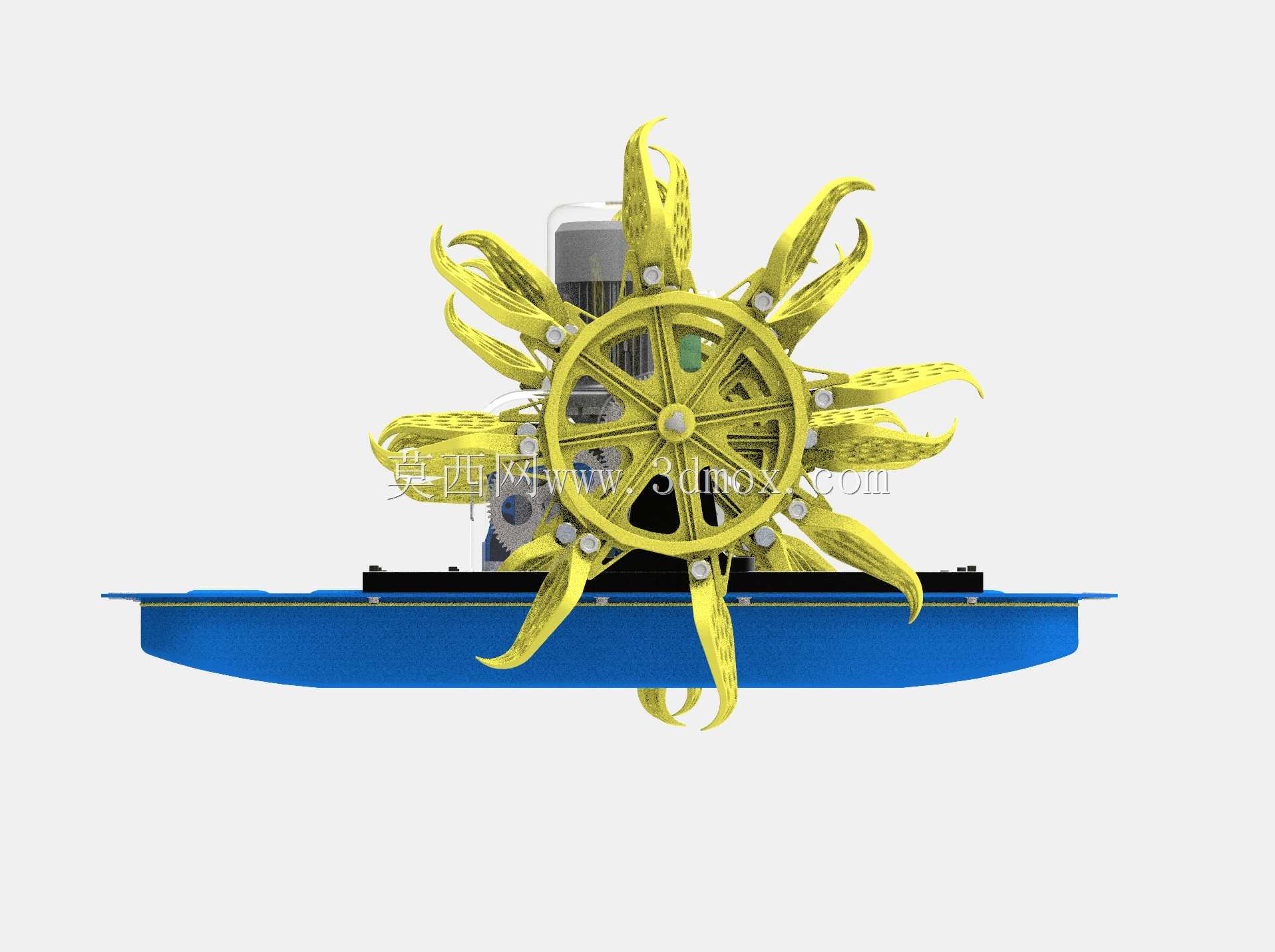

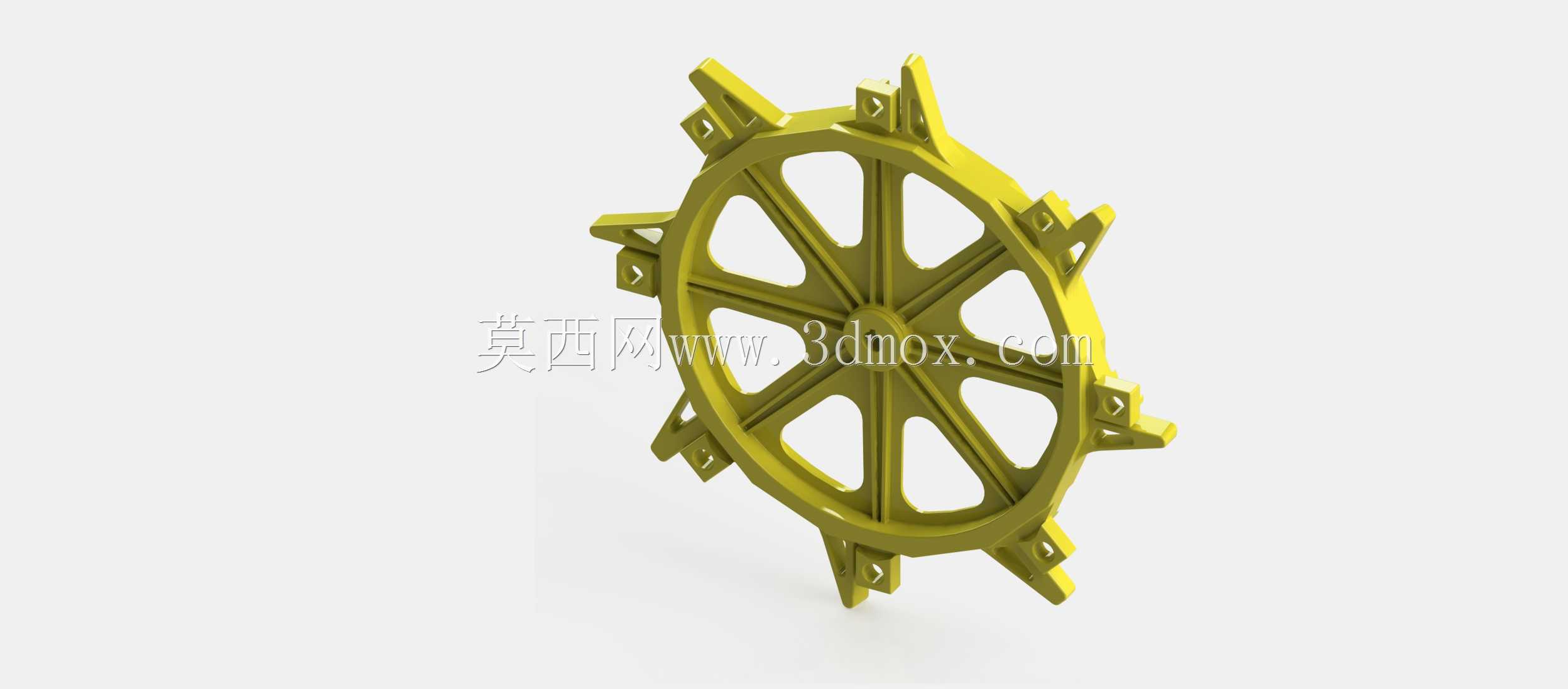

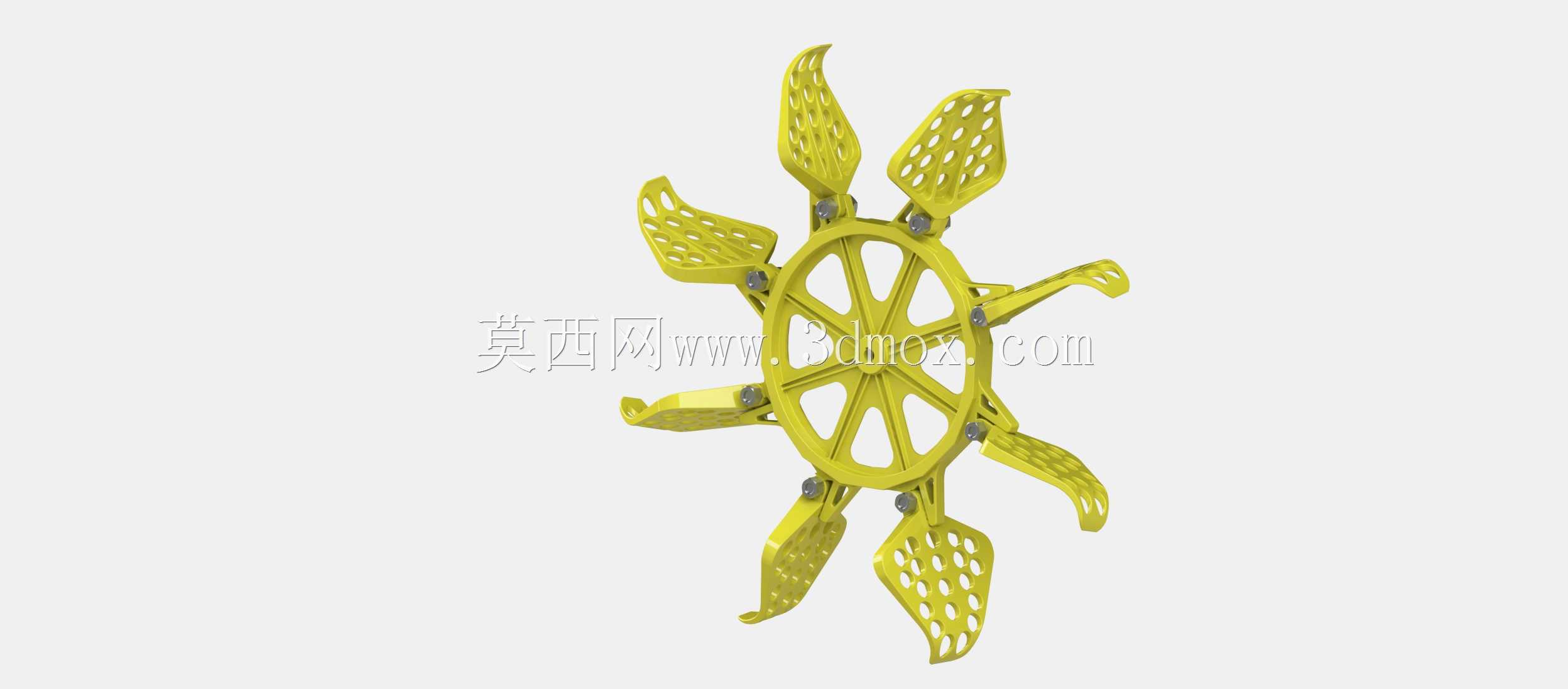

从设计思路层面拆解，轮体采用中心轮毂加放射状辐条的承载结构，中心轮毂位置预留与传动轴配合的安装孔位，可匹配常规的曝气机驱动轴安装尺寸，辐条采用等角度均匀分布的形式，既能够减少轮体转动过程中的水力阻力，也能保证整体结构的受力均匀，避免长期转动过程中出现应力集中导致的结构变形。周向伸出的桨叶采用带安装孔的折边结构，每个桨叶与轮体主框架的连接位置都设置了加强筋结构，在长期击打水面、承受水流交变载荷的工况下，能够有效降低桨叶根部的断裂风险，同时桨叶的倾斜角度经过反复校核，转动过程中可以最大化携带水体并形成均匀的水幕，不会因为角度过平导致带水量不足，也不会因为角度过陡造成驱动负载过大、能耗升高。

从安装边界来看，轮体的径向尺寸适配常规宽度的曝气渠安装要求，轴向宽度可根据处理池的规模灵活匹配同规格单元拼接，安装时只需保证轮体浸没深度达到设计值，即桨叶最外端入水深度控制在合理区间，即可实现稳定的充氧效果，不需要额外复杂的配套安装结构。轮体整体采用对称式结构设计，转动过程中动平衡性能优异，高速转动时不会出现明显的径向跳动，能够降低驱动端的轴承磨损，延长整套曝气设备的维护周期。在实际运行过程中，这类桨轮结构除了核心的充氧功能外，转动形成的水流推动作用还可以带动处理池内的水体缓慢循环，避免池内出现污泥沉积的死角，让整个生化段的水体混合更加均匀，进一步提升污水处理的整体效率。不同于微孔曝气类的水下曝气结构，这类表曝桨轮的维护十分便捷，不需要排空池体就可以完成桨叶的检查与更换，运维成本更低，非常适合中小型污水处理站点以及农村面源污染治理项目的使用需求。
