双槽带安装孔导向滑轮结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:236405
  • 双槽带安装孔导向滑轮结构设计

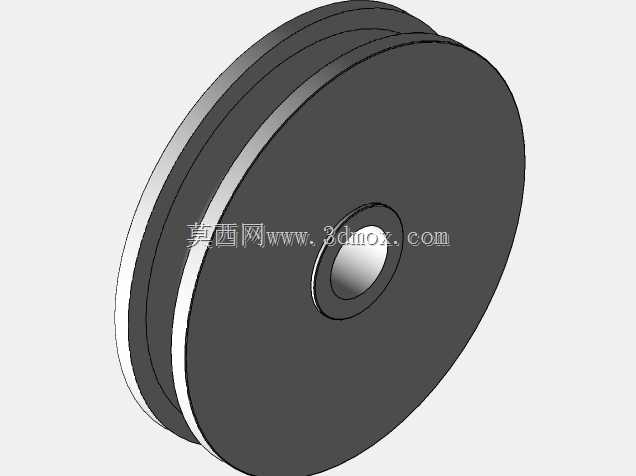

这类双槽结构的滑轮,常应用在线缆牵引设备、小型起重装置、纺织机械的走线机构以及自动化生产线的物料导向工位中,核心作用是对柔性传动介质比如钢丝绳、尼龙绳、传动带的运动路径进行约束,避免介质在传动过程中出现跑偏、脱槽的问题,同时能通过自身的转动降低介质滑动产生的摩擦损耗,延长传动件的使用寿命。从结构设计来看,该滑轮采用中心单安装孔的布局,中心孔为通孔设计,可直接穿装固定轴,孔位与轮体的同轴度控制是建模时的核心要点,若同轴度偏差过大,轮体转动时会出现径向跳动,轻则加剧轴与孔的磨损,重则导致传动介质从槽内脱出。轮体外侧设置两道平行的环形凹槽,槽型的弧度与适配的传动介质直径匹配,槽壁做了等厚处理,既保证槽体有足够的强度承受介质的侧向压力,又不会因为壁厚过大增加轮体的整体重量,降低转动时的惯量。轮体的外缘做了微小的倒角处理,避免装配或者传动过程中锐边刮伤传动介质的表层,影响介质的抗拉强度。在安装边界上,该滑轮的轴向厚度由两道槽的间距加上两侧轮缘的厚度决定,设计时需要预留出两侧的安装间隙,避免轮体转动时和相邻的机架结构发生摩擦;径向尺寸则根据所需的传动包角确定,包角过小会导致传动介质和轮槽的接触面积不足,容易出现打滑的问题,包角过大则会增加轮体的整体尺寸,占用过多的安装空间。建模过程中,先通过旋转特征生成轮体的基础轮廓,再对环形槽进行切除处理,最后对锐边进行倒圆角优化,整个结构没有多余的复杂特征,加工时可采用车削工艺一次成型,生产效率高,成本可控。实际使用时,中心孔可根据需求加装轴套,适配不同直径的固定轴,也可以加装轴承来降低转动阻力,适配更高转速的传动场景,两道槽的设计既可以同时引导两根独立的传动介质,也可以单根介质绕双槽布置,增大接触面积提升传动的稳定性,在轻载传动的场景下适配性极强。
