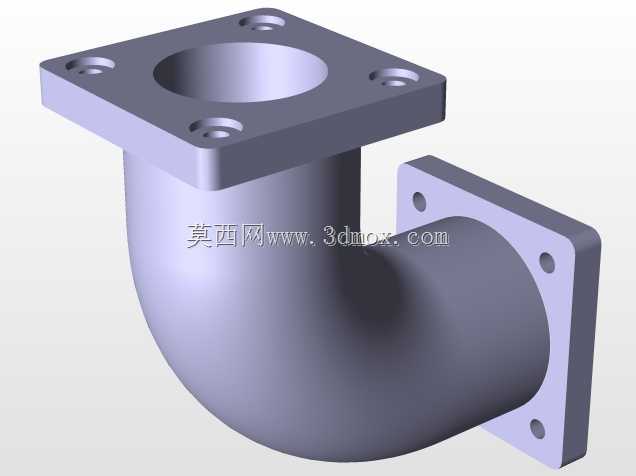

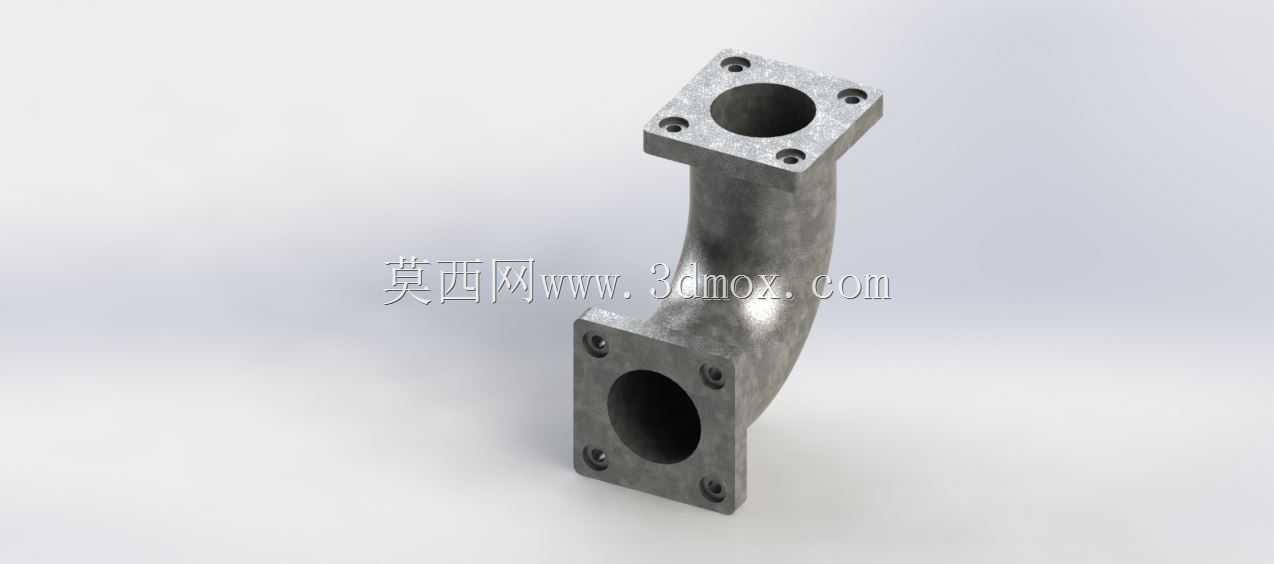

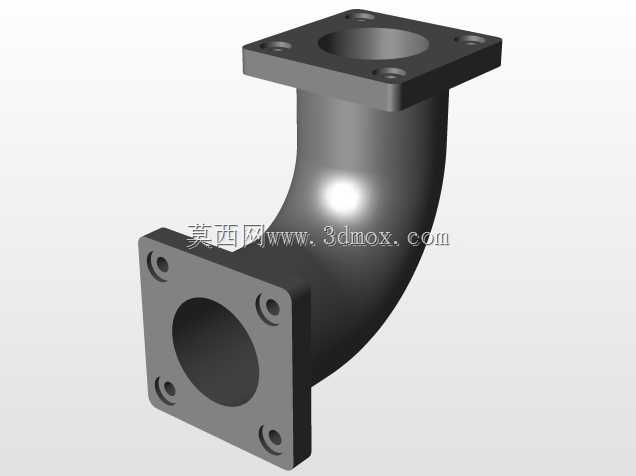

90度弯管式方形连接法兰结构

这款弯管式角法兰主要应用在需要实现管路90度转向同时兼顾端面刚性连接的流体输送场景中，常见于工业液压站管路排布、气动控制系统管线转向、中小型化工流体输送管线的转角连接位置，也可适配部分通风除尘系统的方口管路转向接驳需求。不同于常规直法兰仅能实现同轴向管路对接的功能，该结构将90度弯管本体与两端方形法兰集成设计，省去了额外采购弯头再配对法兰的装配工序，也减少了管路转角处的密封连接点，降低了流体泄漏的潜在风险。从结构设计逻辑来看，两端法兰采用方形安装面，每个法兰端面均匀布置4个螺栓安装孔，孔位围绕中心通流孔呈对称分布，安装时可根据现场管线排布方向调整四个安装朝向，适配不同走向的管路对接需求，相比圆形法兰在小空间安装场景下的角度调整灵活性更强。弯管段采用等通径圆弧过渡设计，内壁无突兀折角，流体经过转向位置时不会产生剧烈的流向突变，可有效降低管路内部的流体压损，减少湍流产生的振动与噪音，同时圆弧过渡的结构也避免了直角转角处容易积存介质杂质的问题，长期输送含微小颗粒的流体时也不易出现管路堵塞的情况。在安装边界方面，两端方形法兰的安装面保持严格的垂直角度公差，安装时无需额外调整转角角度，只要将两端法兰分别与对应设备接口或管路法兰对齐，穿入螺栓逐步对角拧紧即可完成装配，法兰端面预留的密封槽可适配橡胶平垫、金属缠绕垫等多种密封件，满足不同压力等级的管路密封要求。建模过程中对弯管段的壁厚做了均匀化处理，弯管外侧壁厚与内侧壁厚保持一致，避免了弯制加工时外侧壁拉薄导致的承压能力下降问题，两端法兰与弯管的连接位置做了圆弧过渡倒角，可有效降低连接处的应力集中系数，在管路承受压力波动或轻微振动时，连接位置不易出现疲劳开裂的问题。该结构整体采用一体化构型，相比弯头与法兰焊接组装的结构，外形更加规整，安装占用空间更小，在设备内部管线排布紧凑的场景下，能够有效压缩管路转角位置的空间占用，给周边其他元器件留出更多安装余量。
