增材制造用集成支架式法兰结构设计

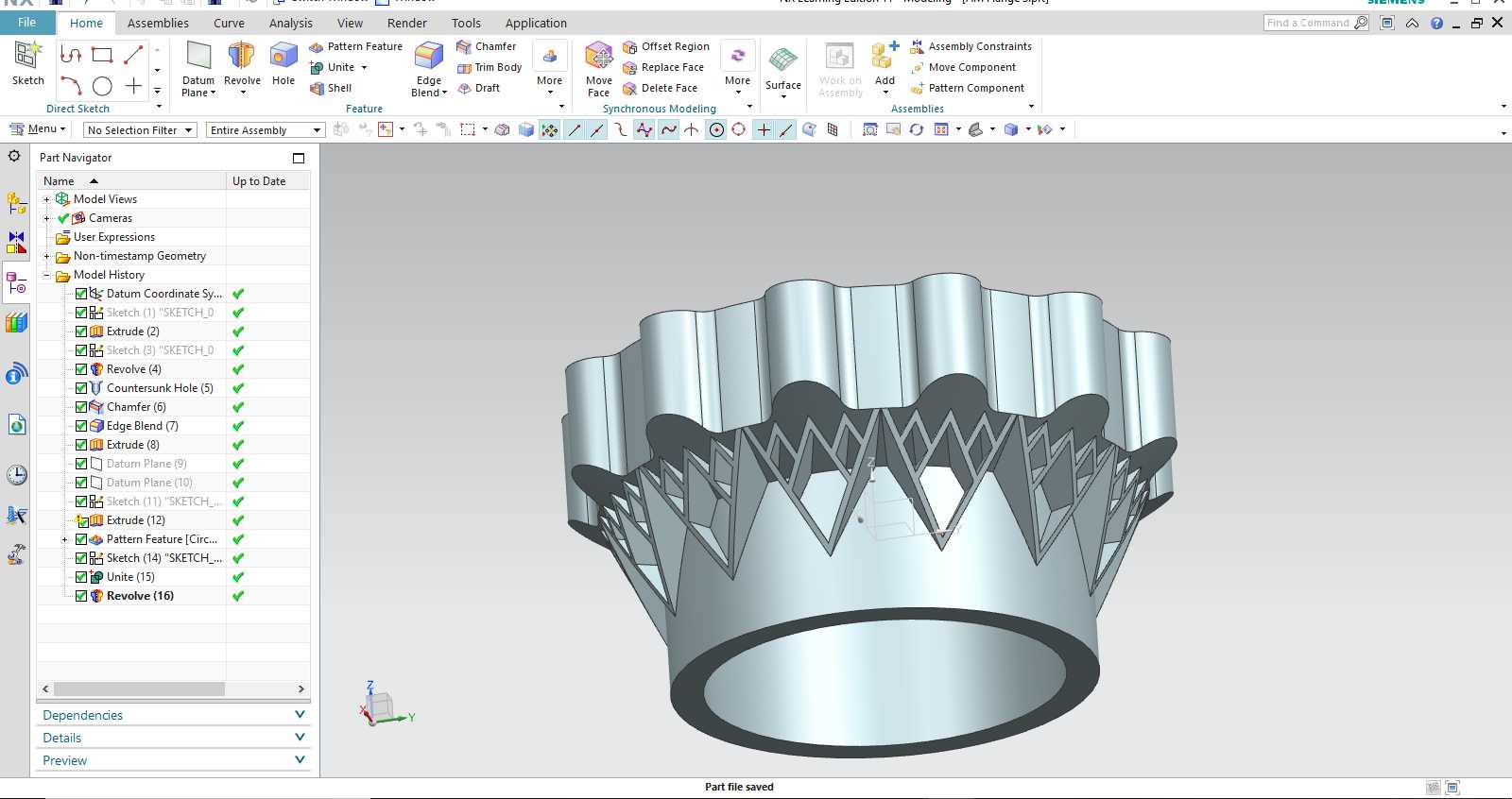

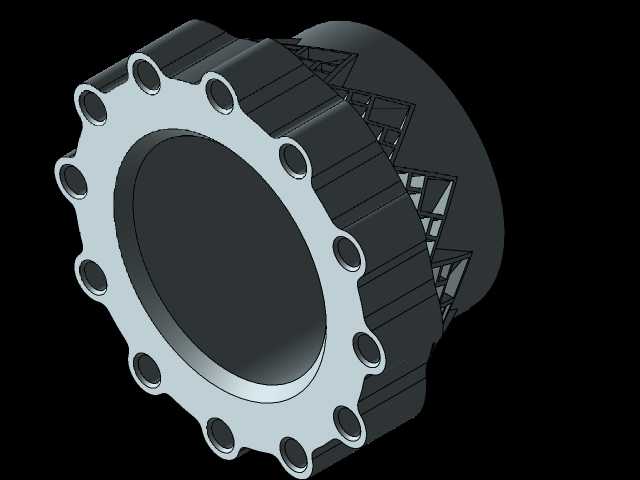

这款法兰结构针对增材制造工艺特性开发，核心应用场景覆盖航天推进系统管路连接、高压流体输送端口对接等对结构集成度、重量控制要求严苛的领域。区别于传统切削加工成型的法兰，该结构在设计阶段就将悬垂打印所需的支撑结构与法兰本体功能做了整合，下部的晶格状集成支架既承担了打印过程中悬垂部位的成型支撑作用，在产品实际服役时也可作为结构加强筋分散端口受力，无需在打印完成后去除支撑结构，既减少了后处理工序的材料浪费与加工时长，也避免了支撑去除过程中对法兰密封面、安装孔位造成的精度损伤。从功能特性来看，法兰上端面均匀分布12个螺栓安装孔，孔位公差匹配高压管路连接的通用安装标准，可直接与同规格的管路端口、阀体端面完成对接，中心通腔的流道做了圆弧过渡处理，能降低高压流体流经端口时的紊流效应，减少流体冲蚀对法兰内壁的损耗。设计过程中参考了航天推进组件的受力分布逻辑，法兰主体的外壁做了不等厚处理，螺栓安装位对应的侧壁厚度做了局部加强，避免螺栓预紧时出现局部应力集中导致的法兰变形，非受力区域的壁厚做了减薄优化，配合下部的晶格支撑结构，整体重量比同规格传统实心法兰降低近四成，非常适合对载荷重量有严格限制的航空航天类装备使用。安装边界方面，法兰上端密封面的平面度满足高压密封的粗糙度要求，安装孔的中心圆直径、通孔尺寸均遵循通用法兰的安装规范，可直接替换同通径的传统标准法兰，下部的集成支架外径小于上端法兰盘的外径，不会与周边的管路固定件、周边安装组件产生干涉，安装时无需额外调整周边配套部件的位置，可直接适配现有管路系统的安装空间。下部晶格结构的孔隙率经过反复迭代验证，既满足打印过程中的自支撑角度要求，无需额外添加打印支撑，也能在服役过程中吸收管路运行时产生的微幅振动，降低螺栓连接副受振动出现松脱的概率，同时晶格结构的散热面积远大于实心结构，在输送高温流体时可更快将端口热量散出，降低密封件受高温老化的速度，延长密封组件的更换周期。
