带储料罐体的拖挂式运输承载装置

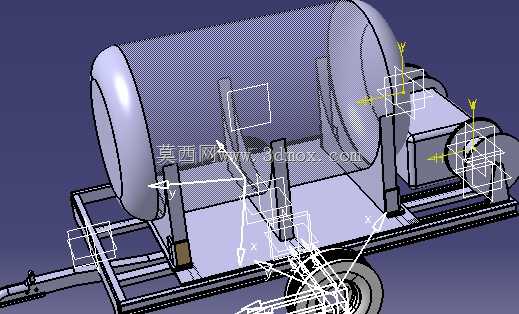

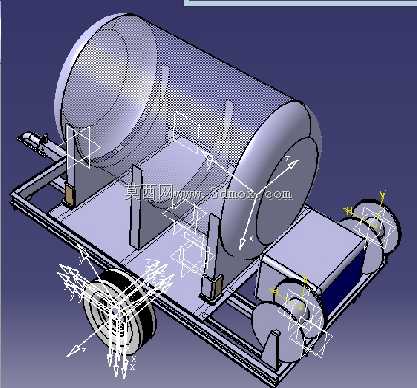

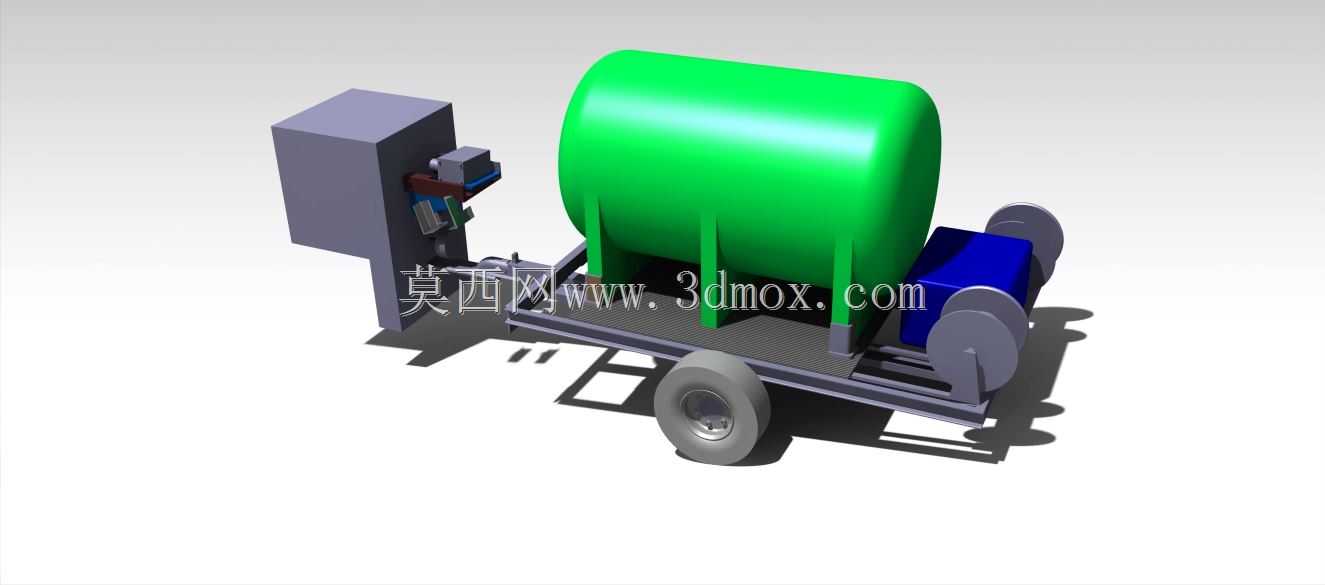

该装置主要面向小型物料转运、户外作业配套补给场景，可挂载在动力牵引设备后方，完成散料、液态介质或配套作业工具的短途转运，适配农场零散农资运输、小型工程现场辅料倒运、户外作业班组配套补给等实际工况，无需大型运输车辆即可完成窄小场地内的物料转移作业。整体结构以型钢焊接成型的框架式底盘为承载基础，底盘前端设置标准牵引连接结构，可与常见小型牵引设备的拖挂接口匹配，牵引端预留了铰接活动间隙，可适配非铺装路面的上下起伏与转向角度变化，避免行驶过程中出现结构卡滞。底盘中部设置多组立式支撑立柱，用于固定卧式圆柱形储料罐体，立柱与罐体接触位置设置贴合式支撑座，增大接触面积降低局部压强，避免长期承载过程中罐体局部变形，支撑立柱与底盘框架之间采用角撑结构强化连接，可承受运输过程中罐体的惯性冲击与路面颠簸带来的交变载荷。底盘下方配置行走轮组，轮组安装位置经过载荷分配计算，使得满载状态下前后轴载荷分布处于合理区间，牵引端不会出现过重或过轻的翘头、下压力过大问题，轮组周边预留了制动组件的安装空间，可根据实际使用需求加装制动结构，提升下坡路段的行驶安全性。储料罐体采用卧式圆柱结构，两端为冲压成型的椭圆封头，该结构形式在同等容积下具备更好的结构刚度，可承受内部介质的静压力与运输过程中的晃动冲击，罐体顶部预留了加料口安装位置，端部可根据介质类型配置出料接口，适配不同物料的装卸需求。建模过程中对各构件的安装边界做了明确约束，底盘框架的型钢拼接位置预留了焊接余量，支撑立柱与罐体的装配位置设置了定位基准，轮组安装位的同轴度、平面度公差在模型中做了对应标注，可直接作为结构拆解、生产下料的参考依据，各部件之间的装配间隙符合实际机械装配要求，不存在干涉问题，可直接用于装配模拟、结构受力仿真分析的基础模型使用。
