车用冷却系统散热芯体结构设计

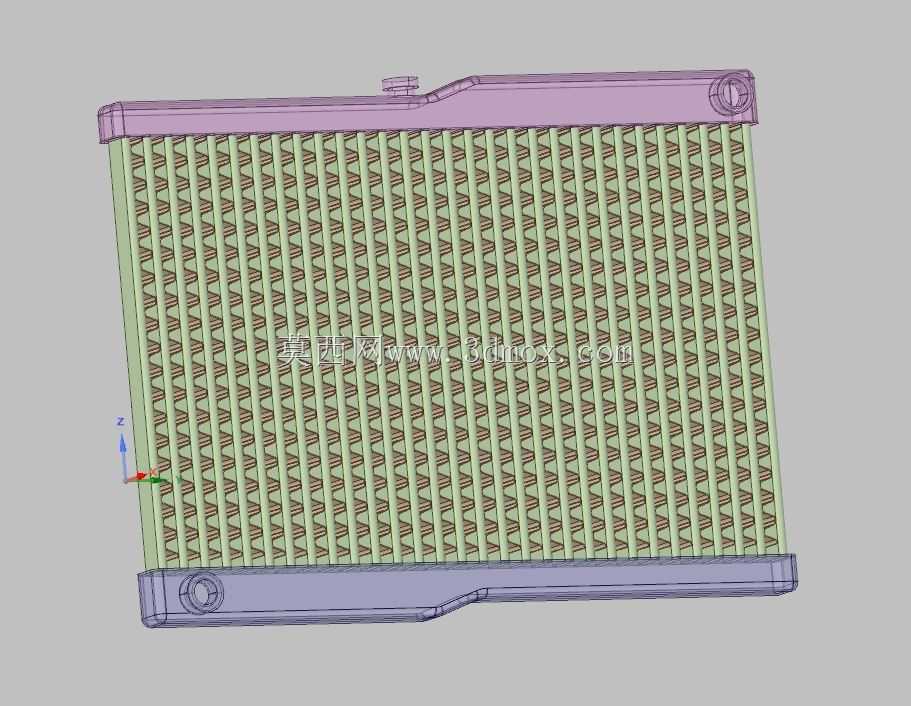

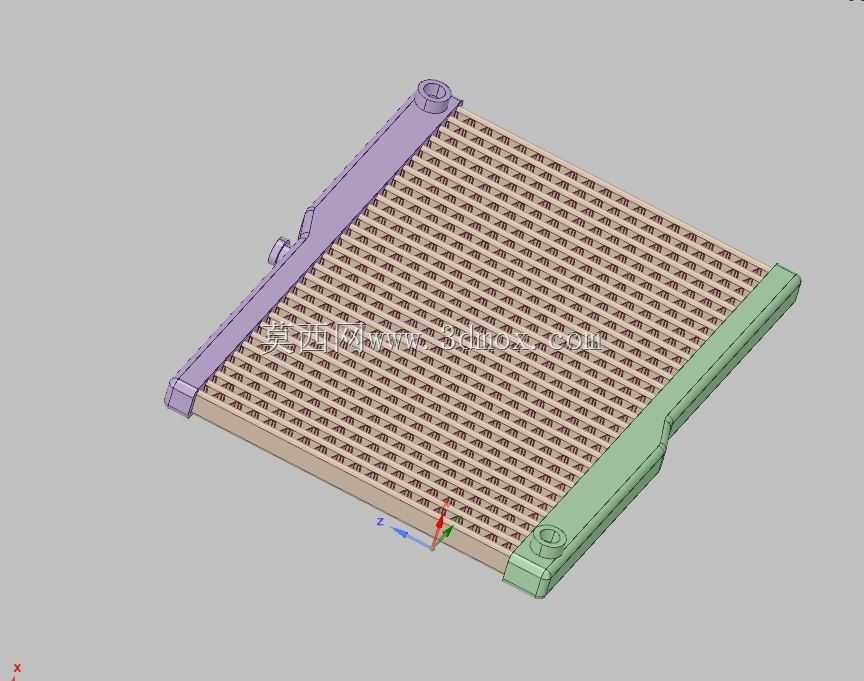

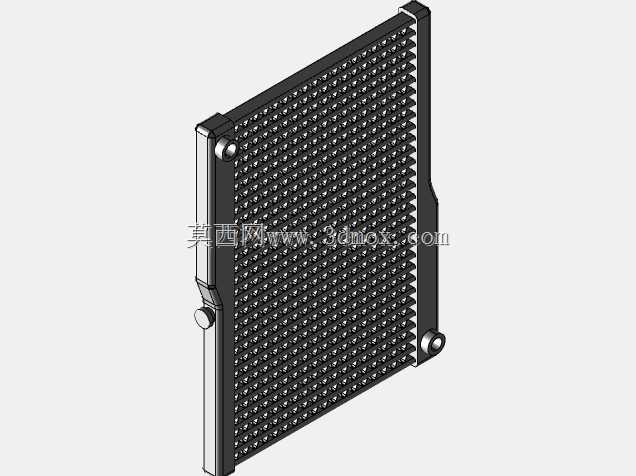

在车用动力系统热管理回路中，这类散热部件承担着将循环冷却液携带的多余热量传导至流经芯体的空气侧的核心作用，是保障发动机、电驱单元始终处于合理工作温度区间的关键换热部件。日常整车运行过程中，动力单元做功产生的废热会随冷却液循环进入散热器上水室，通过均流结构分散进入密集排布的散热流道，流道外侧布置的连续散热鳍片会大幅拓展与空气的接触面积，配合车辆行驶迎面风或是电子风扇的强制对流，完成热量的快速交换，降温后的冷却液经下水室回流至动力系统冷却回路，形成完整的热交换循环。从结构设计逻辑来看，该部件采用板翅式芯体排布思路，上下端设置集成安装孔位的硬质水室结构，侧边设置密封限位边框，既保证芯体整体的结构刚度，抵御车辆行驶过程中的振动冲击，也为流道提供稳定的密封边界，避免冷却液渗漏。设计过程中需要优先匹配整车冷却回路的接口位置，上下水室的进出水口方位、安装支耳的孔位坐标都需要严格对齐整车机舱的安装边界，芯体的整体厚度、迎风面长宽尺寸需要在机舱预留的安装空间内做最大化设计，在不与周边管路、覆盖件发生运动干涉的前提下，尽可能提升有效换热面积。散热鳍片采用连续冲压成型的波浪式结构，相邻鳍片的节距经过匹配标定，既保证空气流通时的阻力处于风扇性能覆盖区间，也能在气流通过时形成适度湍流，破坏鳍片表面的附面层以提升换热效率。流道内部设置有扰流结构，避免冷却液在流道中心形成流速过快的“短路”区域，让冷却液在流道内充分与壁面接触，提升整体换热均匀性，避免局部过热导致的结构失效。安装支耳上的衬套预留结构可以缓冲整车运行时的振动传递，减少芯体与车架硬连接带来的应力集中，提升部件的长期运行可靠性。水室与芯体的连接边采用压合密封结构，配合密封胶垫实现长期耐温耐震的密封效果，适配车用场景下宽温度区间、多振动工况的使用要求。
