小型农用稻谷脱壳加工设备结构设计

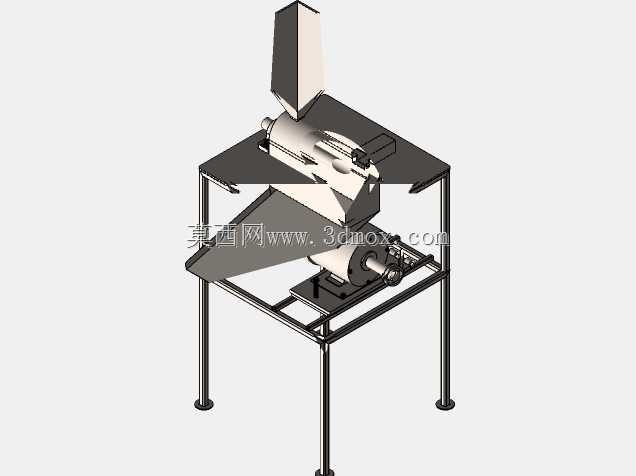

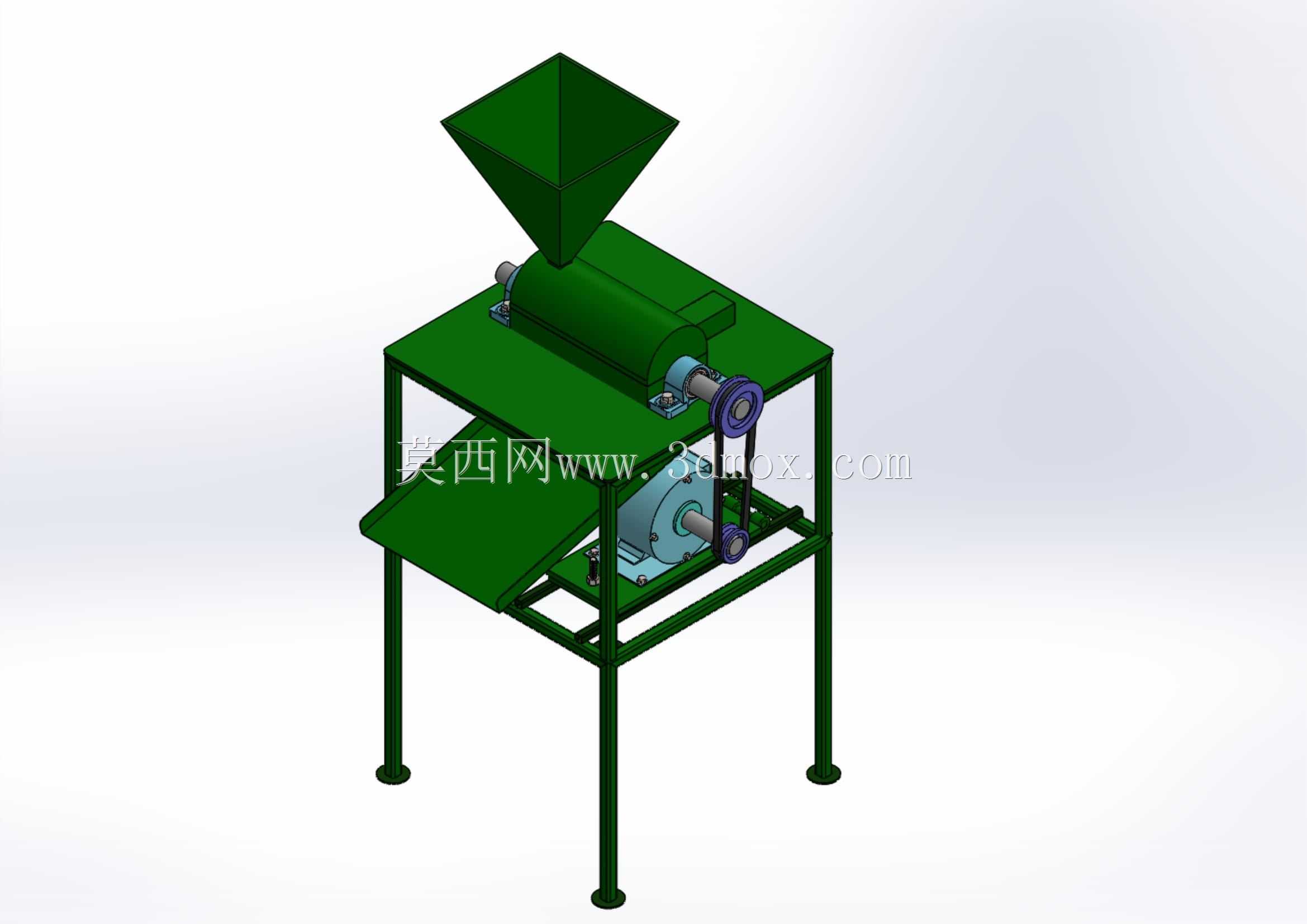

这款稻谷脱壳设备主要面向小型粮油加工点、农户自产自用、村镇小型粮食加工坊的应用场景，可完成带壳稻谷的脱壳去皮作业，替代传统人工舂米的低效劳作模式，适配小批量、多批次的稻谷加工需求，无需复杂的厂房配套即可完成安装投产。设备整体采用框架式支撑结构，四根立式支脚搭配底部可调脚杯，可适配不平整的乡村加工场地地面，安装时无需预埋固定螺栓，仅需调整脚杯高度保证设备台面水平即可投入使用，整体占地尺寸适配乡村小型加工铺面的空间边界，无需占用过大作业面积，设备进料口高度适配人工倒料的操作高度，出料口位置预留了足够的接料容器放置空间，作业时无需额外搭建操作平台。设备核心脱壳单元采用辊式搓擦脱壳结构，设计时通过调整两辊的间隙与线速差，保证稻谷进入脱壳腔后可通过辊面的搓擦作用力剥离稻壳，同时减少米粒的破碎率，避免过度挤压造成的整米率下降问题。上方设置的进料斗采用渐缩式溜料结构，可保证稻谷均匀持续地进入脱壳腔，避免进料不均造成的设备负载波动、脱壳率不稳定的问题。脱壳完成后的物料可通过下方的出料斜槽导出，结构设计上预留了后续配套风选除壳组件的安装接口，用户可根据自身加工需求加装风选单元，实现稻壳与糙米的自动分离。设计过程中充分考虑了乡村使用场景的维护便捷性，脱壳辊的拆装结构采用快拆式设计，无需专用重型工具即可完成辊面磨损后的更换作业，框架采用标准型材焊接成型，整体刚性可承受脱壳作业时的持续振动，避免长期作业出现结构变形问题。设备的传动单元布置在机架侧方，加装了防护外罩，避免作业时稻谷碎屑、粉尘进入传动部件造成磨损，同时符合农用加工设备的安全防护要求，防止操作人员误触转动部件发生安全事故。整体结构没有冗余的复杂设计，所有零部件均采用通用加工工艺即可生产制造，适配小型农机加工厂的生产加工能力，零部件的互换性较强，后期维护更换配件的成本较低，可满足基层粮食加工场景长期稳定使用的需求。
