农用小麦籽粒脱壳分离作业设备结构

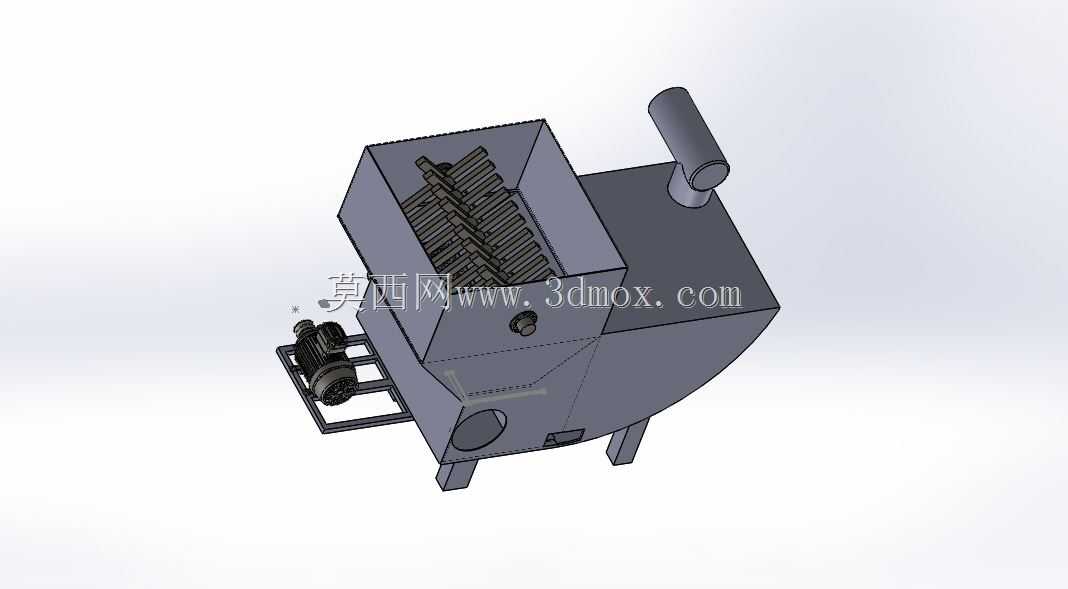

这款脱粒设备主要面向麦收环节的籽粒清选分离作业场景，适配平原、丘陵地区的小型种植户、村级粮食收储点的作业需求，可直接对接田间收割后带秸秆、颖壳的小麦物料，完成籽粒与秸秆、颖壳的彻底分离，替代传统人工捶打、碾压的脱粒方式，大幅降低麦收季的人力投入强度。设备核心作业单元采用钉齿式滚筒结构，进料口设置为敞口式大尺寸料斗，可承接整捆铺放的带穗小麦物料，滚筒转动过程中通过钉齿的击打、揉搓作用，让小麦籽粒从穗轴上脱落，配合下部的弧形凹板筛网，尺寸小于筛孔的籽粒会透筛落入下方集料区域，长秸秆、穗轴等大尺寸杂余则在滚筒的推送作用下从设备侧部的排草口排出，设备上部设置的立式排风筒可在作业过程中形成定向气流，将混杂在籽粒中的轻量颖壳、碎麦芒吸出，进一步降低脱出物料的含杂率。从结构设计逻辑来看，整体机架采用方管焊接成型，底部设置四个支撑支腿，可直接放置在硬化场院地面作业，无需额外浇筑固定基础，支腿高度预留了足够的集料空间，可直接在下方放置编织袋、周转筐承接脱出的干净麦粒，减少籽粒转运环节。驱动单元布置在设备侧下方，通过带传动连接脱粒滚筒主轴，带传动的过载缓冲特性可避免进料量突增时出现主轴卡滞、电机烧损的问题，传动部位加装了安全防护罩，避免作业过程中衣物、工具卷入传动副引发安全事故。设备的安装边界充分考虑了小型作业场景的空间限制，整体宽度控制在常规农用三轮车的货箱宽度范围内，可直接通过农用三轮车完成跨地块转场，进料口高度适配成年人站立作业的操作高度，无需额外搭建上料平台，作业人员可直接站在设备旁将带穗小麦送入进料口，降低上料作业的劳动强度。凹板筛采用快拆式固定结构，可根据小麦品种的籽粒尺寸、含水率情况更换不同筛孔规格的筛网，也可快速拆卸清理筛孔堵塞的杂物，适配不同区域、不同品种小麦的脱粒作业需求，设备侧部设置的检修口可快速打开，排查滚筒卡滞、杂余堆积等作业故障，减少设备停机维护的时间。
