轴流式稻谷脱粒滚筒核心作业结构

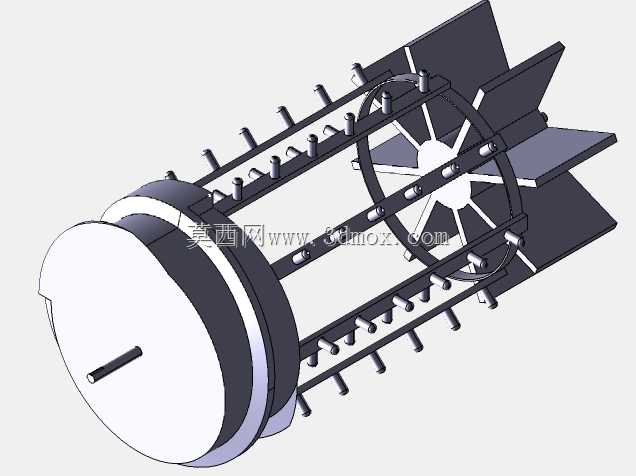

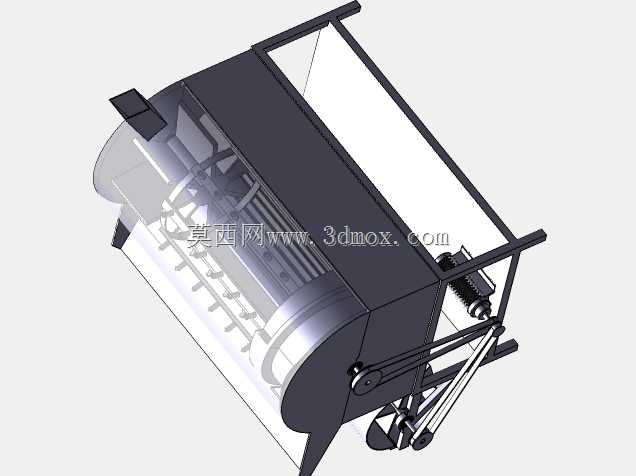

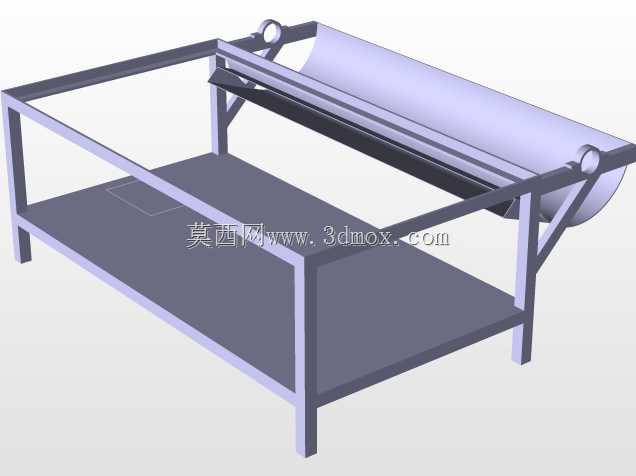

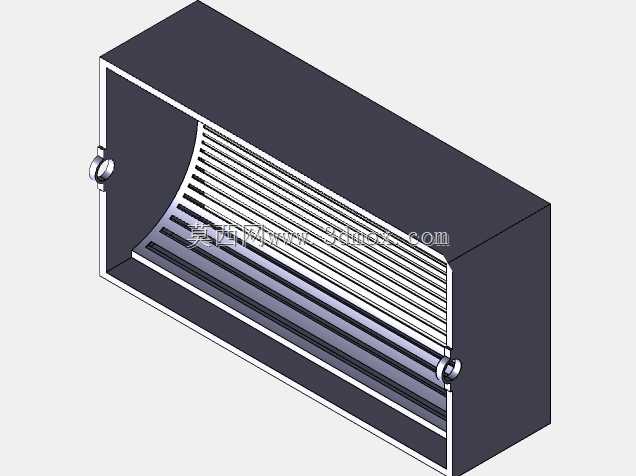

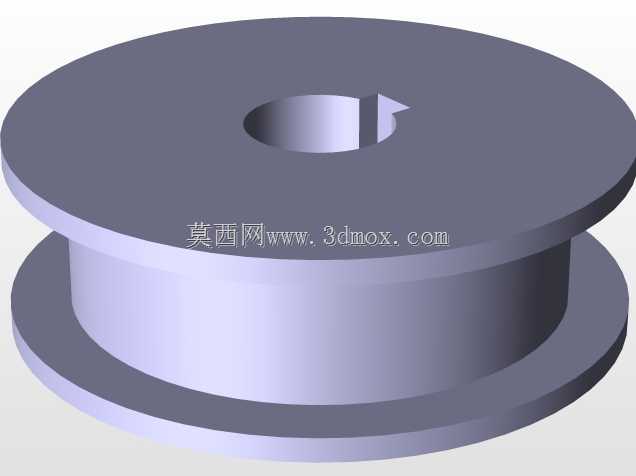

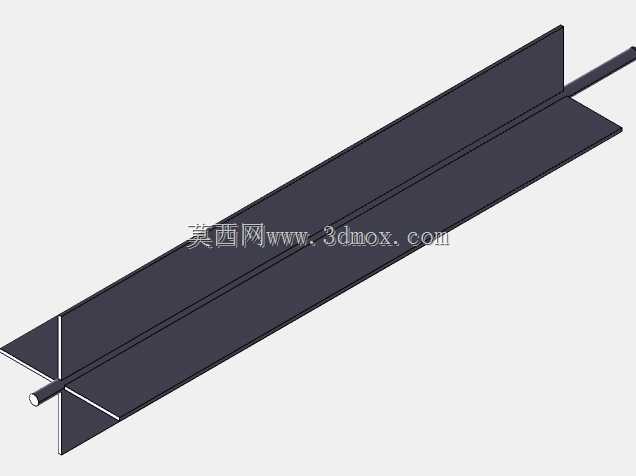

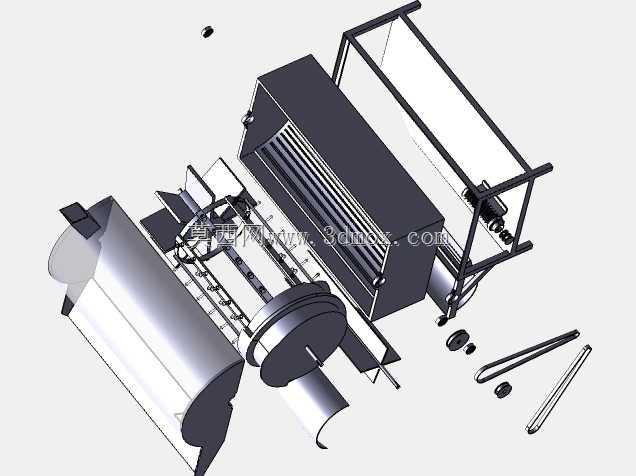

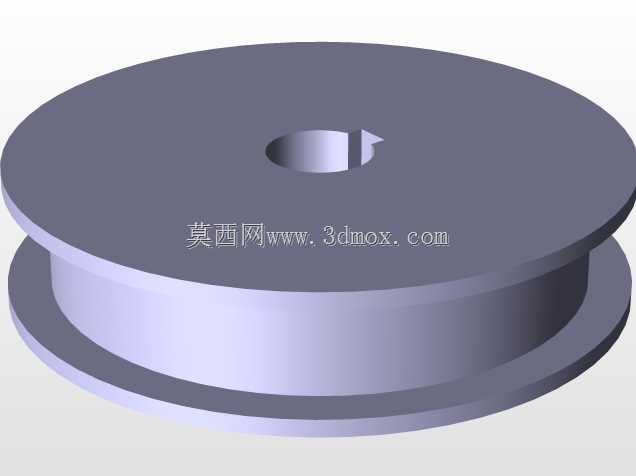

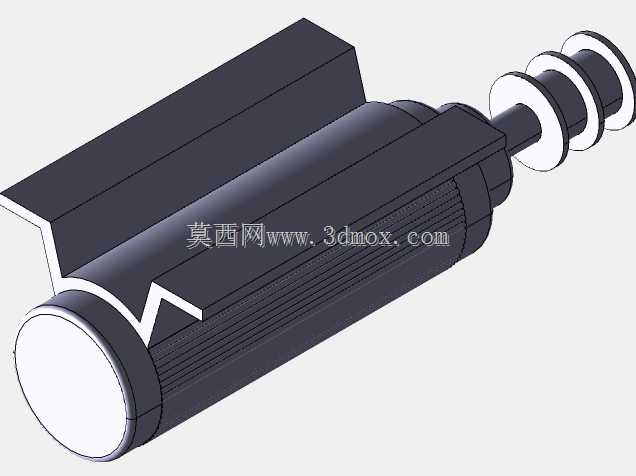

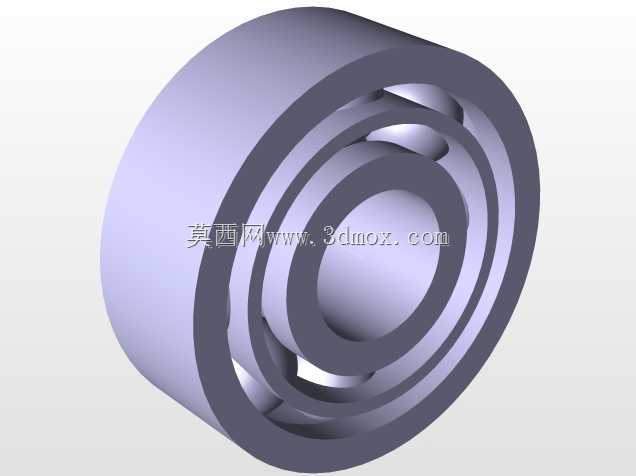

这套结构针对南方双季稻产区的小型联合收获机、场上固定脱粒作业场景设计，适配丘陵山区小田块的作业需求，可匹配喂入量1.2-1.8kg/s的作业工况，解决传统钉齿脱粒装置碎米率高、夹带损失大的痛点。从实际作业逻辑出发，核心脱粒滚筒采用横向轴流布置，整体安装边界控制在直径380mm、长度820mm范围内，可直接适配多数小型收获机的脱粒室安装位，无需对原有设备机架做大规模改动，降低农机改装的适配成本。滚筒主体采用辐盘+拉杆的组合支撑结构，两端辐盘通过6根均匀分布的纵向拉杆连接，既保证滚筒高速旋转时的整体刚性，又相比实心筒身降低了整体自重，减少传动系统的负载。脱粒元件选用短圆柱钉齿，按螺旋线排布在齿杆上，相邻齿杆的齿位相互错开，作业时稻穗进入脱粒间隙后，钉齿可反复冲击、揉搓稻穗，让谷粒从穗轴上脱离，螺旋排布的设计能引导作物沿滚筒轴向缓慢移动，延长脱粒作用时间，同时避免作物在脱粒室内堆积堵塞。滚筒进料端设置导向喂入叶片，可将进入脱粒室的作物顺畅导向脱粒区段，减少喂入口回草现象；出料端设置抛送叶片，完成脱粒的茎秆可被直接抛出脱粒室，无需额外增设排草搅龙，简化整机结构。设计过程中充分考虑了部件的拆装维护性，所有钉齿均采用螺栓固定在齿杆上，作业中出现磨损后可单独更换单个齿件，无需整体更换齿杆；两端辐盘与主轴采用键连接+锁紧螺母固定，检修时可快速拆解滚筒，清理缠绕在拉杆上的草绳。脱粒间隙可通过调整凹板筛的安装位置实现5-25mm范围内的调节，可适配不同含水率、不同品种的稻谷脱粒需求——含水率较高的晚稻作业时适当放大间隙，降低碎米率；含水率较低的早稻作业时缩小间隙，减少未脱净损失。整套结构的动平衡精度按G6.3等级设计，额定工作转速控制在800-1100r/min区间，作业时振动小，可降低配套设备的机架疲劳损耗，适合基层农机维修、小型农机生产企业做结构参考，也可作为农机设计教学的具象化结构案例，帮助设计人员理解轴流脱粒装置的作用逻辑与排布要点。
