库博塔拖拉机配套龙门式挂载机架结构

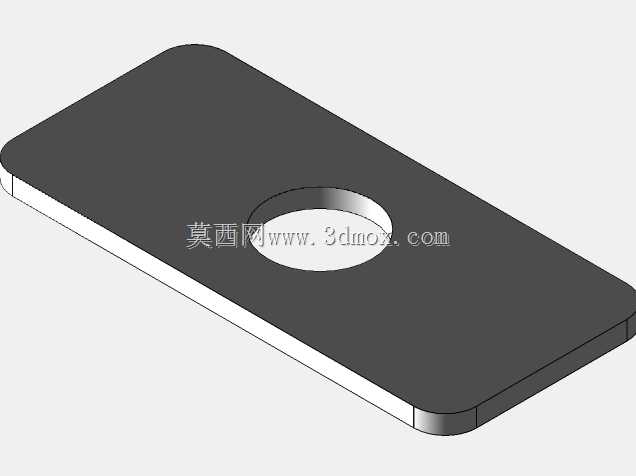

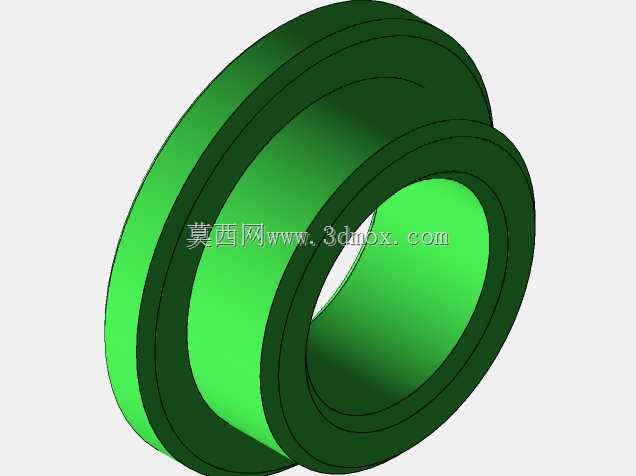

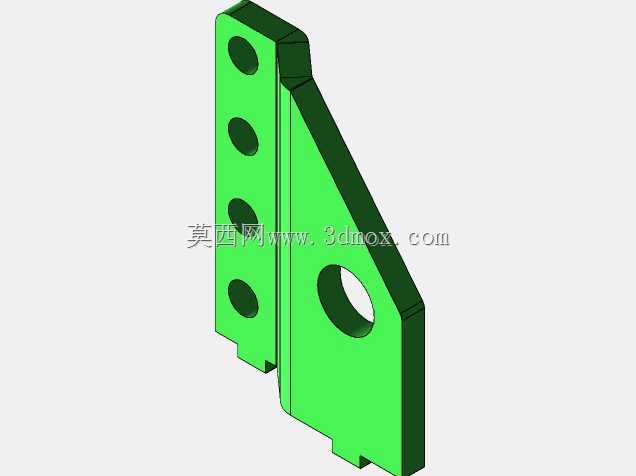

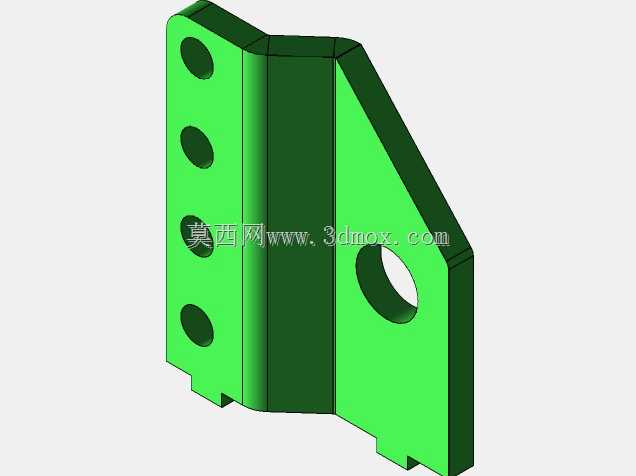

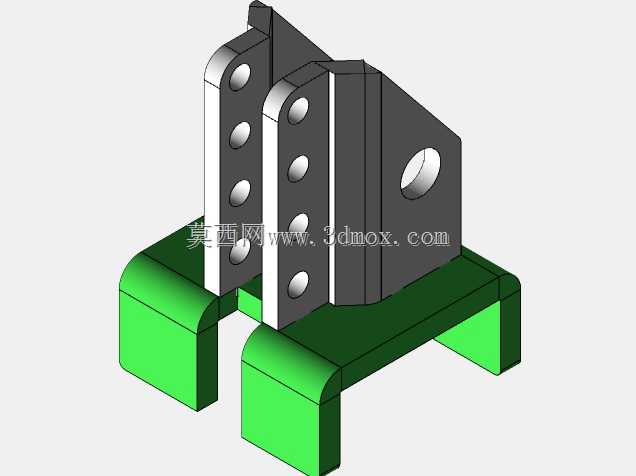

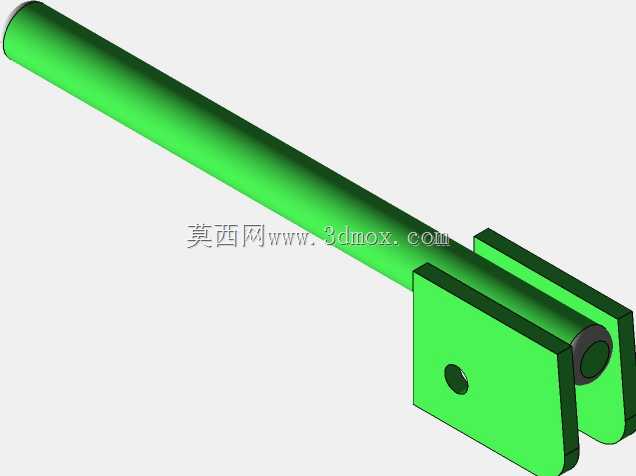

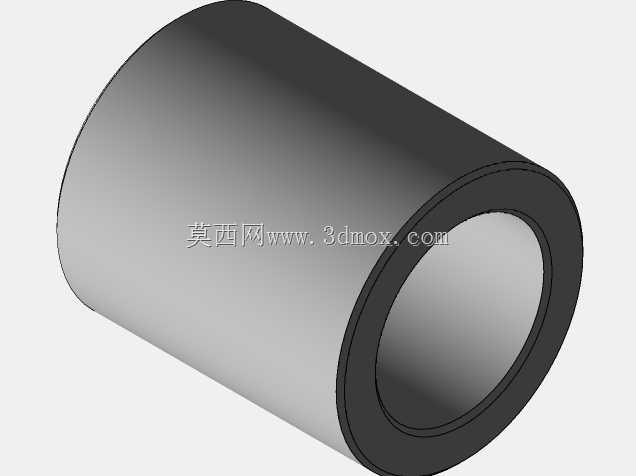

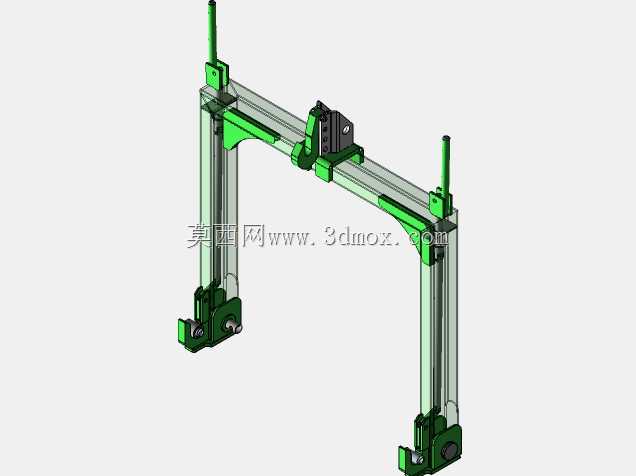

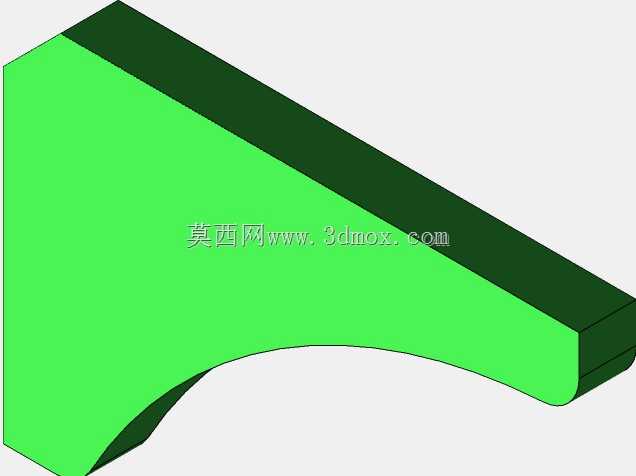

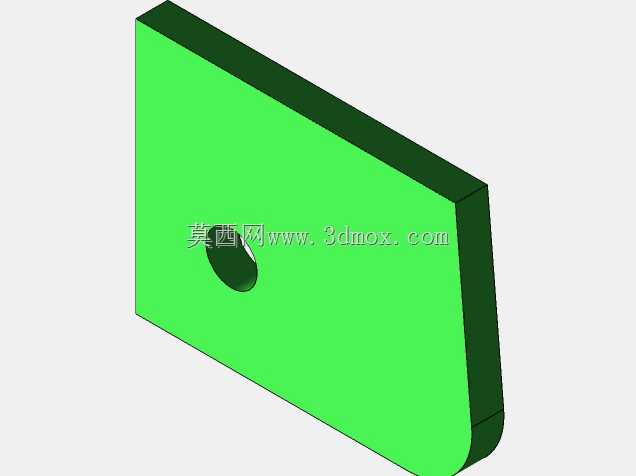

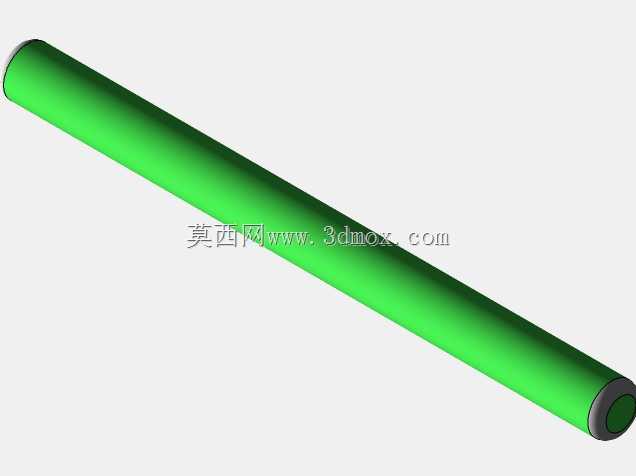

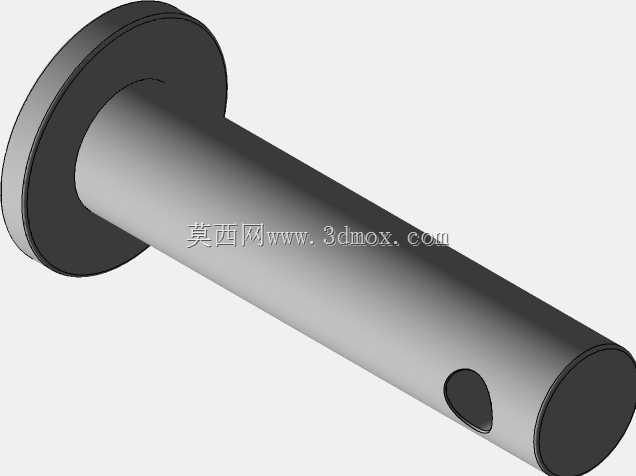

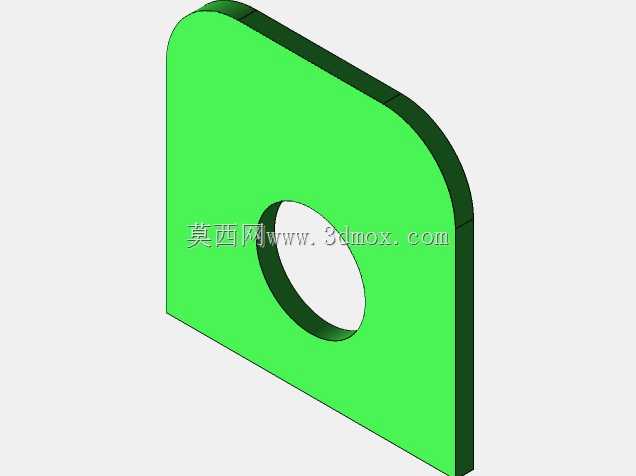

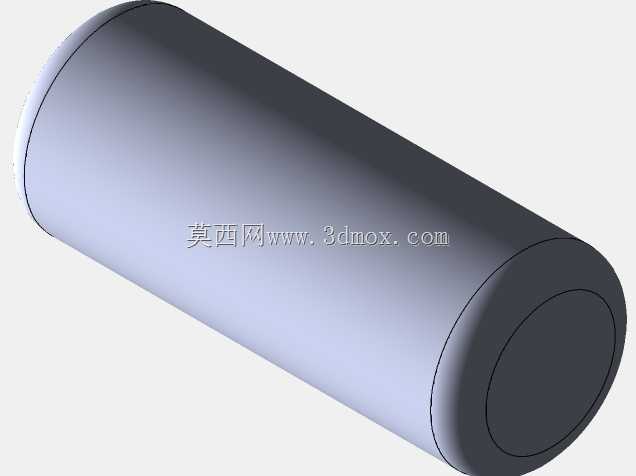

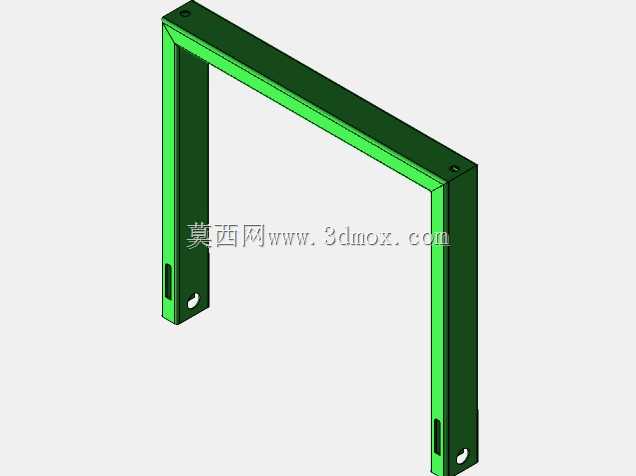

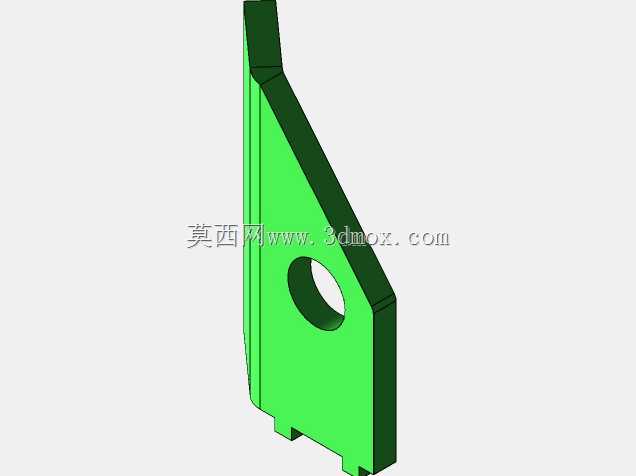

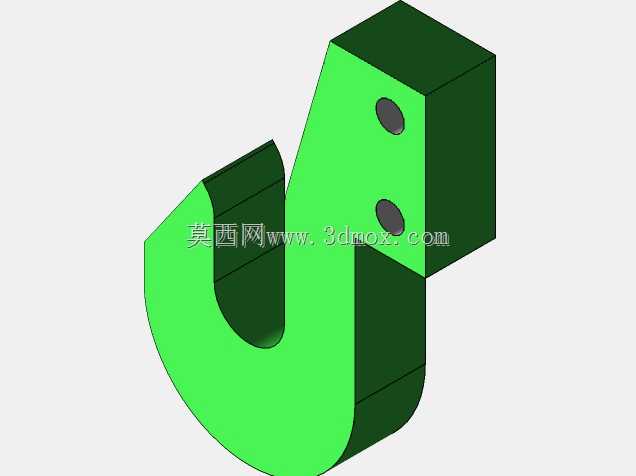

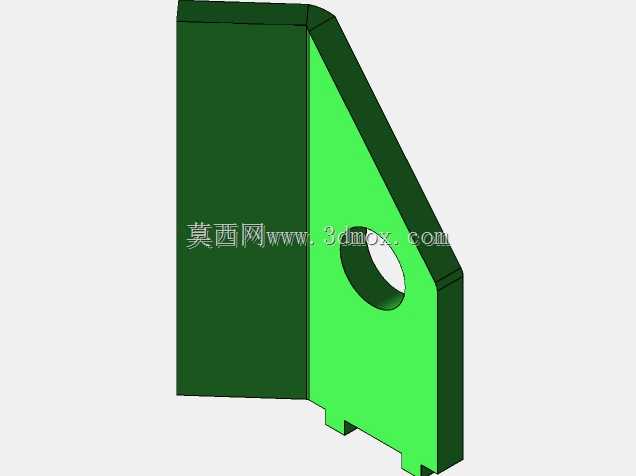

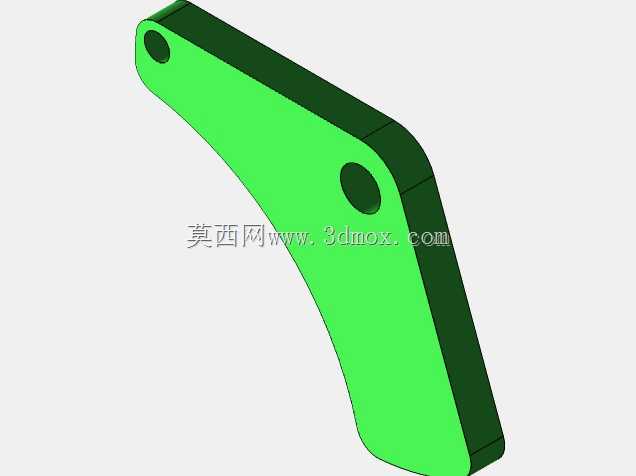

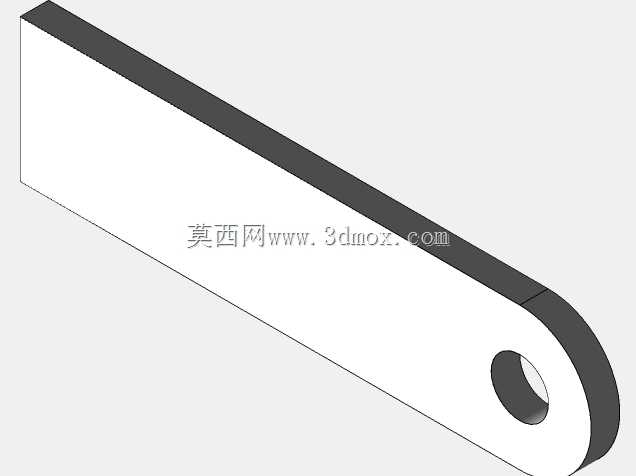

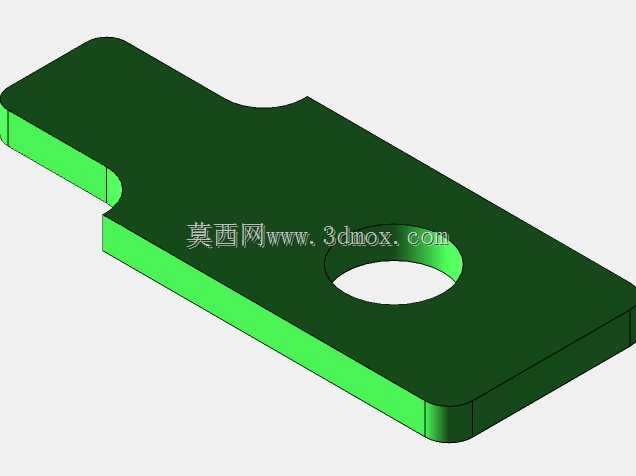

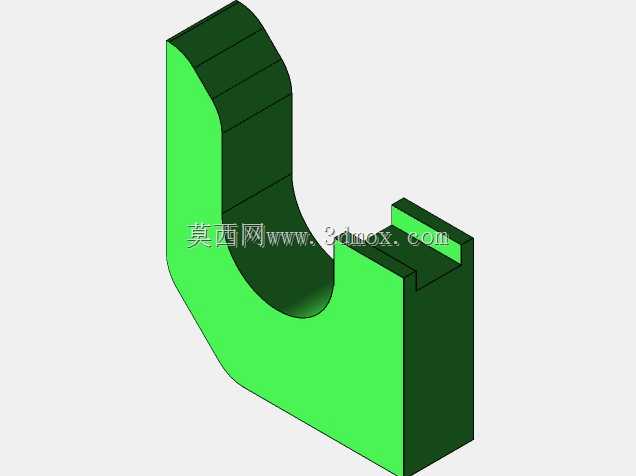

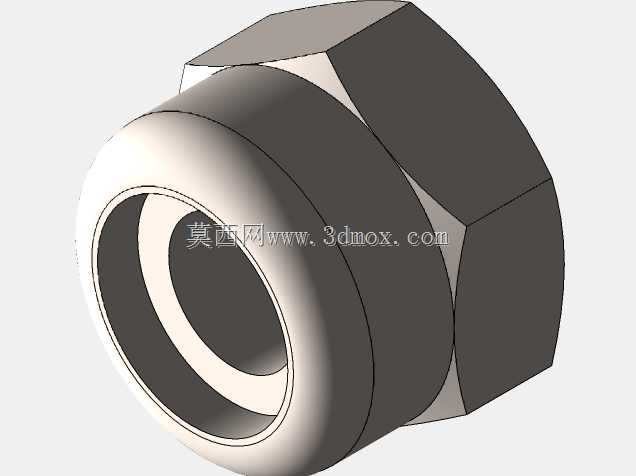

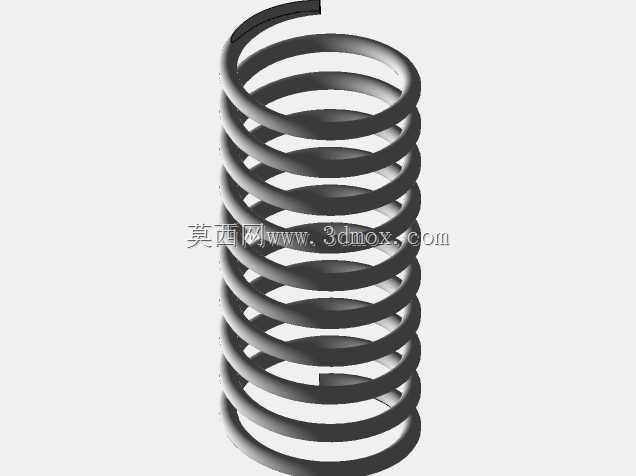

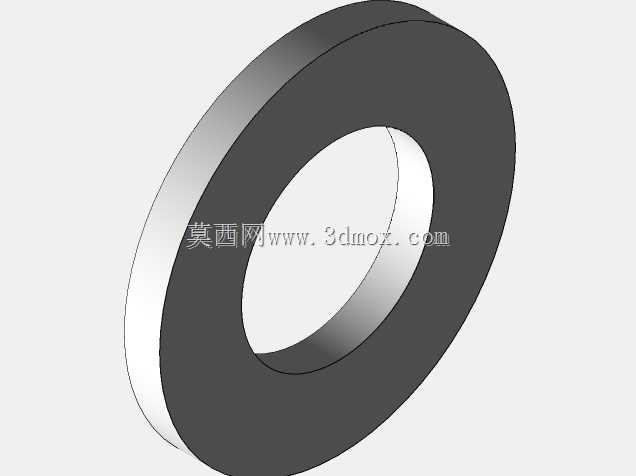

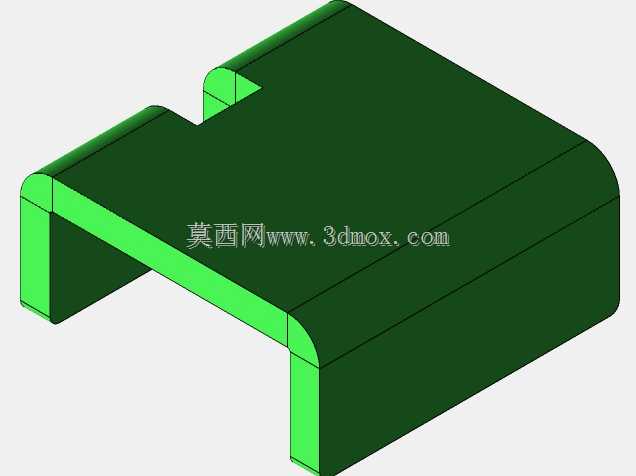

这套挂载机架主要适配水田、旱田两用的中型拖拉机作业场景，针对农机具快速挂接、作业载荷承载的核心需求设计，可搭配旋耕机、开沟器、施肥组件等多种后置作业机具使用，解决传统挂接结构对位难、承载冗余不足、作业晃动量大的实际问题。从结构设计逻辑来看，整体采用双立柱加横向横梁的龙门式布局，两侧立柱下端设置与拖拉机后悬挂点匹配的铰接安装座，安装座预留的销轴孔位完全匹配对应机型的后悬挂连接尺寸，安装时无需额外打孔改装，直接通过标准销轴即可完成与拖拉机液压悬挂臂的固定，安装边界充分考虑拖拉机后传动箱的外形轮廓，所有结构件与传动箱旋转部件、液压管路的安全间隙均预留25mm以上，避免作业过程中出现运动干涉。横向横梁作为核心承载部件，采用矩形空心型钢焊接结构，内部在滑块安装位置增设加强筋板，可承受单侧最大12kN的偏载载荷，满足坡地作业、单侧入土作业时的受力需求；横梁上配置可横向滑动的机具挂载滑块，滑块通过线性导轨与横梁连接，滑动行程覆盖整个横梁有效长度，可根据不同作业幅宽的机具调整挂载位置，调整到位后通过楔形锁紧块完成固定，避免作业过程中滑块移位。两侧立柱上端设置纵向导向套，可配套加装深度限位杆，用于控制作业机具的入土深度，导向套内衬自润滑铜套，减少限位杆升降过程中的磨损，延长部件使用寿命。立柱与横梁的连接位置采用螺栓加焊接的复合连接形式，既保证连接强度，也可在运输状态下拆解横梁，减少整机横向占用宽度，满足乡村窄路通行的尺寸要求。整体结构的受力点均经过有限元载荷校核，在满载荷作业工况下，最大应力集中位置出现在下部安装座的铰接孔周边，应力值远低于材料屈服强度，安全系数满足农机作业的重载、交变载荷使用要求。所有外露结构件均采用农机常用的绿色涂装，表面做喷塑处理，耐泥水腐蚀、抗田间碎石剐蹭，适配农田作业的恶劣使用环境。机架上预留的多个标准安装孔位，可兼容不同规格的农机具挂接尺寸，无需额外制作转接件即可完成机具换装，大幅缩短作业前的准备时间，提升农机的作业效率。
