中心支轴式喷灌设备结构设计

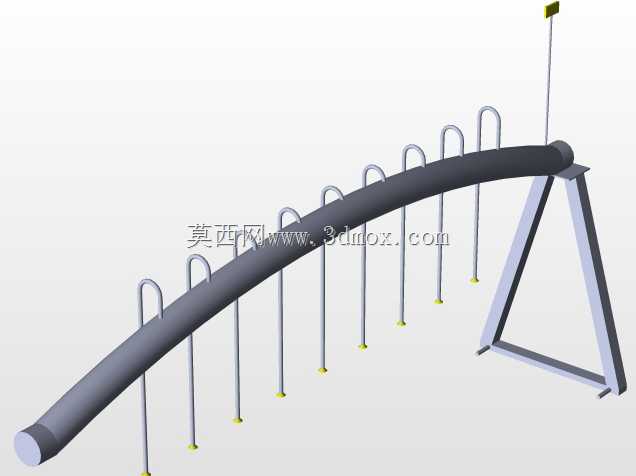

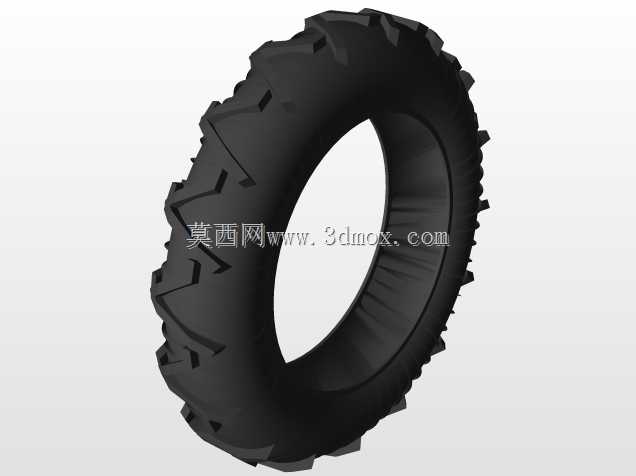

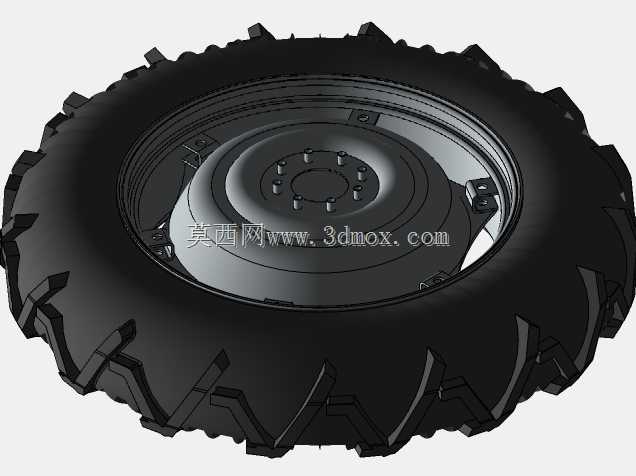

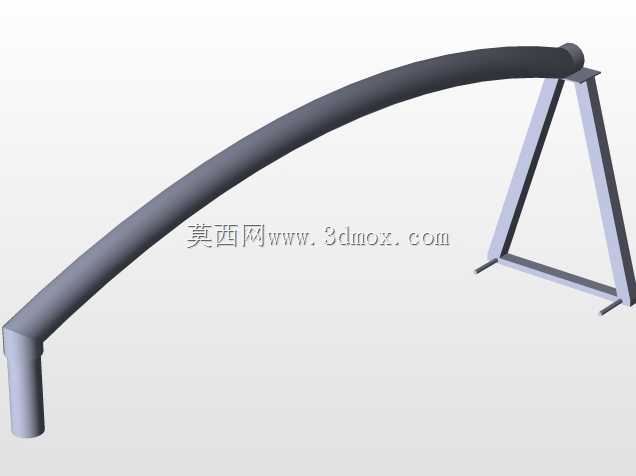

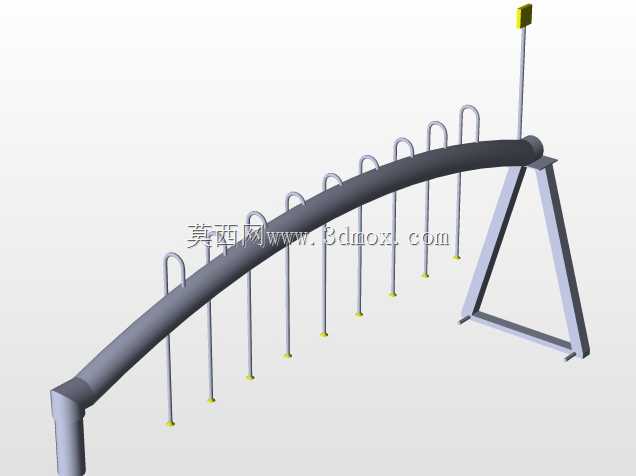

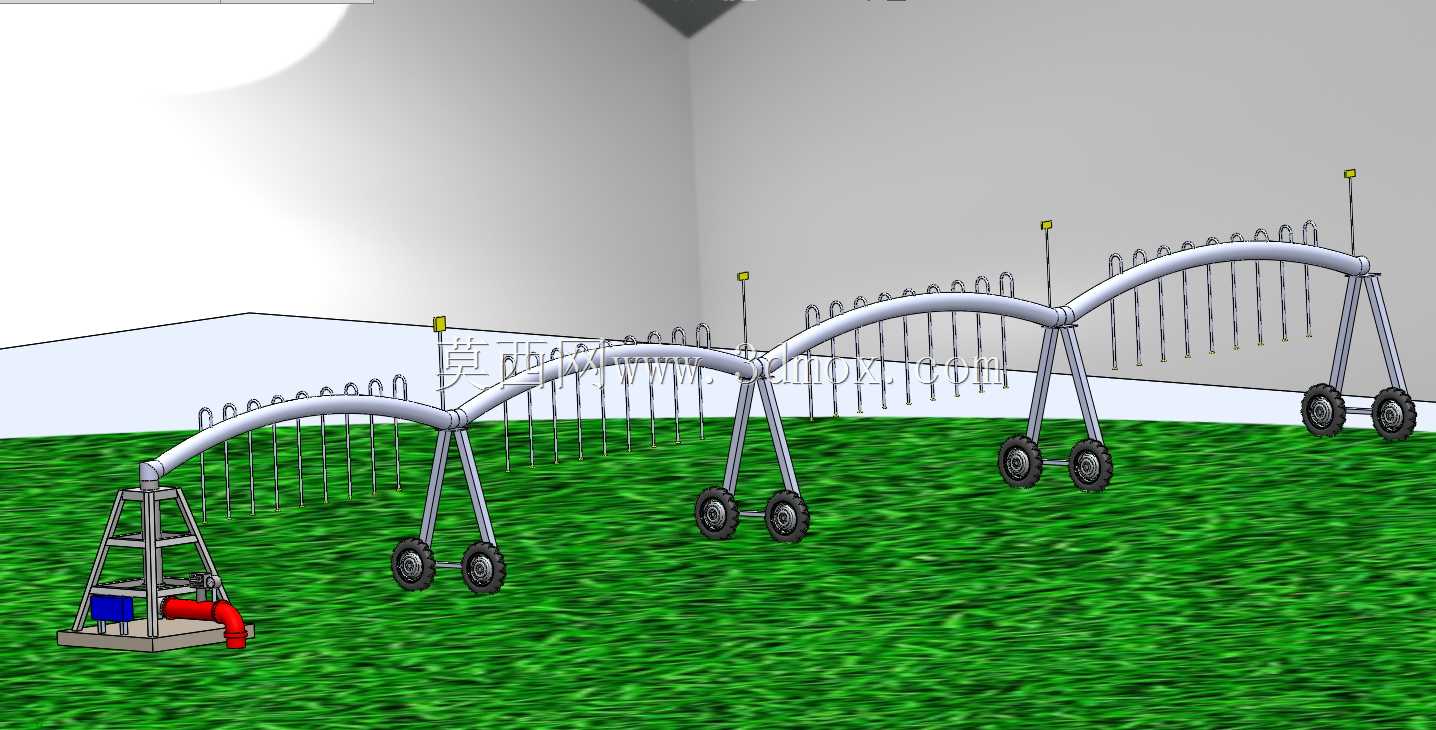

这套中心支轴式喷灌结构，核心适配规模化连片农田的节水灌溉作业场景，在大田作物、人工草场的灌溉环节应用广泛，相比传统渠灌能大幅降低水资源输送过程的渗漏与蒸发损耗，也可兼容水肥一体化作业需求，在灌溉同时同步完成可溶性肥料的田间施撒，减少人工作业频次。设备以端部的枢轴中心作为固定回转基点，整套输水桁架沿枢轴做圆周回转运动，覆盖范围内的地块无需额外布设输水支管，单套设备可覆盖数百亩的规整地块，适配平原地区规模化种植的作业需求。枢轴中心位置集成了进水接口、压力调节组件与回转密封结构，进水端可直接对接田间供水主管路，内部的密封结构保障桁架回转过程中不会出现输水泄漏，压力调节组件可根据不同作业阶段的供水压力调整输水参数，避免桁架末端喷头压力不足或压力过高导致的管道形变。跨体桁架采用拱形弯管结构设计，相比直桁架能获得更高的离地间隙，可适配高秆作物生长中后期的灌溉作业，不会出现桁架剐蹭作物顶端的问题，每段桁架跨体通过铰接结构连接，可适配田间小幅的地形起伏，避免硬连接结构在地面不平整时出现应力集中导致的杆件变形。每段桁架下方配置带行走轮的支撑塔架，行走轮采用宽幅胎面设计，降低对土壤的压实程度，塔架与桁架的连接位置设置角度传感组件，可实时反馈相邻跨体的偏转角度，同步调整各塔架的行走速度，保障整套桁架始终保持近似直线的展开状态，不会出现跨体拉扯导致的结构损坏。桁架下方等距布设垂坠式输水支管与喷头，喷头距离作物冠层的高度可根据作物生长阶段调整，减少风对喷洒均匀度的影响，输水支管采用柔性连接结构，可缓冲桁架行走过程中产生的小幅振动，避免接口位置松动漏水。整套结构的安装边界以枢轴中心为圆点，根据地块大小可调整桁架跨体的拼接数量，各跨体采用模块化设计，现场安装时无需复杂焊接作业，通过标准紧固件即可完成拼接，塔架的行走轮距可根据田间垄距调整，避免碾压作物垄台。设计过程中对桁架杆件的受力做了针对性优化，拱形结构可将输水管道内的水重、桁架自重均匀传导至各支撑塔架，减少杆件的弯曲应力，塔架的支腿采用斜撑加固结构，可抵御作业过程中常见的阵风载荷，避免设备出现倾覆风险。
