带安装孔楔形压紧块结构设计

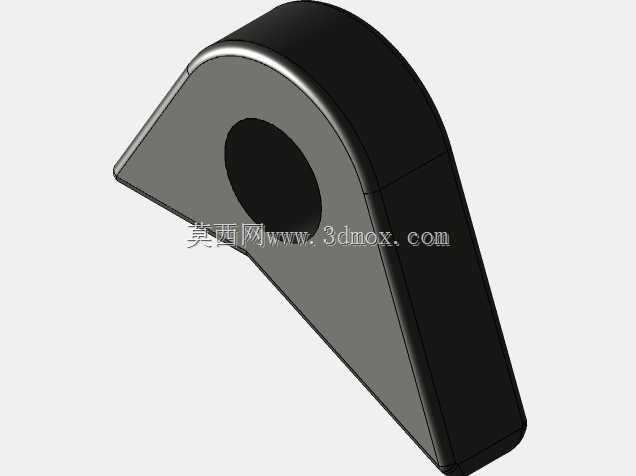

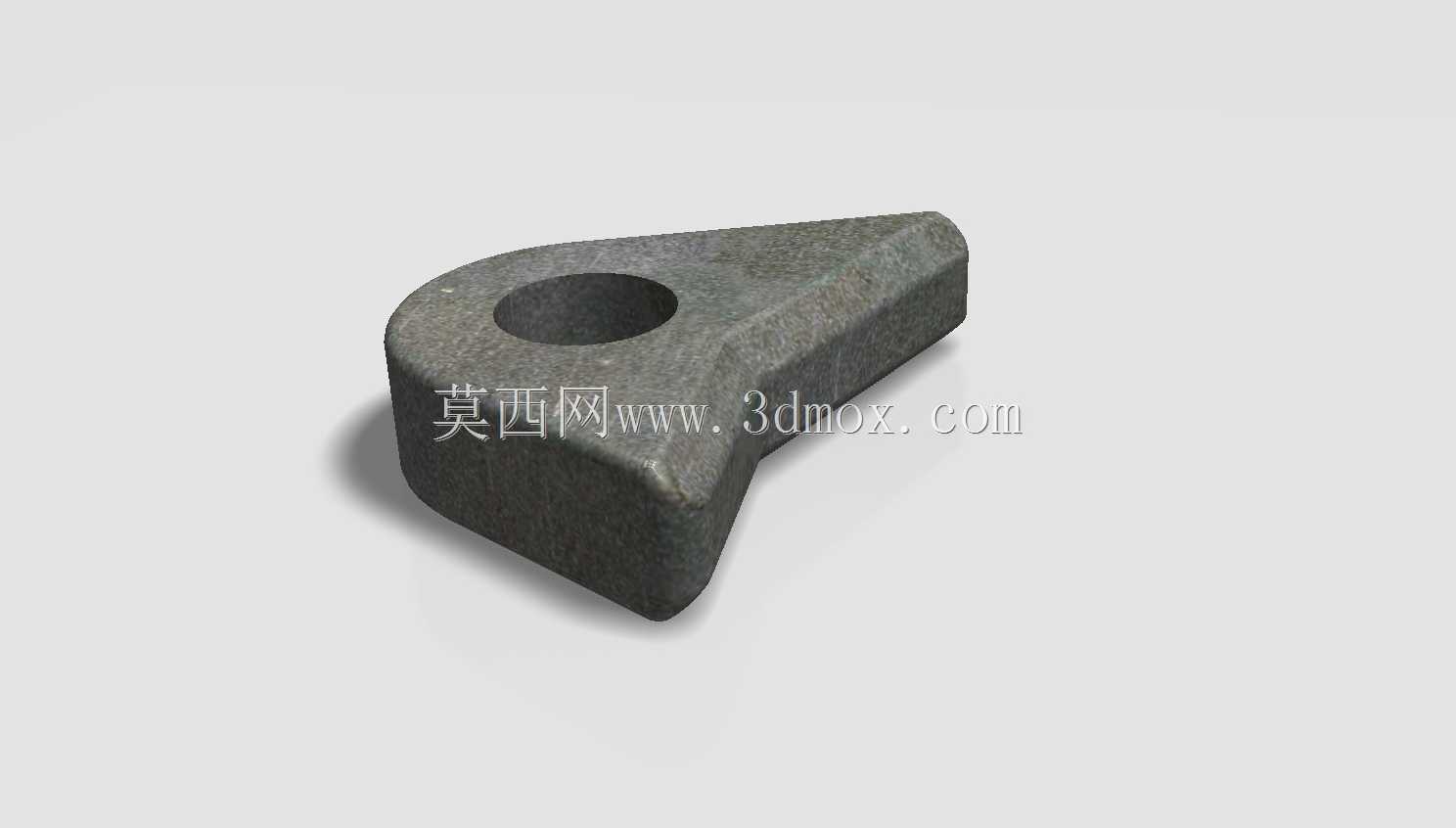

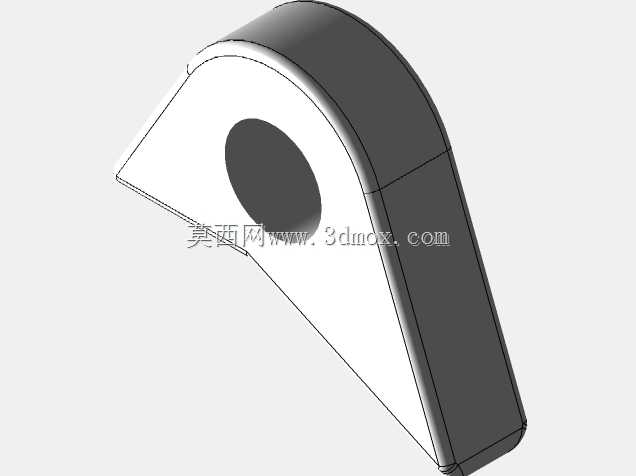

这类带单安装孔的楔形压紧块，在工装夹具、小型设备锁紧工位上的应用十分普遍，日常做产线快换工装、小型工件定位压紧结构时经常会用到这类零件。从结构设计逻辑来看，整体采用楔形轮廓，厚端预留贯穿的圆柱安装孔，薄端做平滑收窄的斜向压合面，安装时可通过穿过孔位的紧固件将块体固定在基座上，利用楔形斜面的自锁特性实现对相邻工件的侧向压紧，相比普通平压块，这类结构不需要太大的锁紧扭矩就能获得足够的压紧力，在狭小安装空间内的适配性更强。做结构设计时，首先要明确安装边界：安装孔的孔径需要匹配对应规格的螺栓或销轴，孔位中心到楔形压合面的垂直距离要控制在合理范围，避免压紧时出现力臂过大导致块体变形的问题；块体的整体厚度要根据实际压紧力需求核算，楔形斜面的倾斜角度通常控制在自锁角范围内，防止工作过程中受振动影响出现松脱。外形上，块体的非压合面做了圆弧过渡处理，既减少了应力集中点，也能避免安装调试时尖锐棱边划伤操作人员。实际使用场景中，这类零件常出现在焊接工装的工件定位工位、小型输送线的侧边挡料锁紧结构、非标设备的快换模组锁紧位置，部分小型冲压模具的侧压结构也会采用类似的楔形压紧设计。建模过程中需要重点关注几个细节：安装孔的端面要做沉头处理适配螺栓头，避免螺栓突出块体表面干涉相邻部件；楔形压合面的表面粗糙度要控制在合理区间，保证压合时接触面受力均匀，不会出现局部压痕；块体的棱边除了必要的配合面外，都做小尺寸倒角处理，去除加工毛刺的同时也提升零件装配的便利性。从受力角度分析，这类压紧块工作时主要承受压应力和少量的剪切力，因此结构设计时不需要做额外的减重槽，实心结构就能满足绝大多数工况的强度需求，安装孔的位置要尽量靠近楔形厚端的中心区域，保证螺栓锁紧时块体受力均匀，不会出现偏载翘起的问题。在做设备选型适配时，需要根据被压紧工件的厚度差调整楔形块的斜面长度，保证在设计的调整行程内都能实现可靠压紧，同时要预留一定的压紧余量，避免工件尺寸公差波动导致压合失效。
