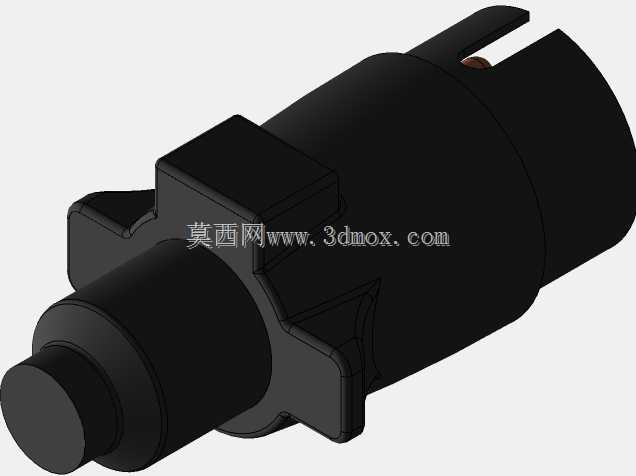

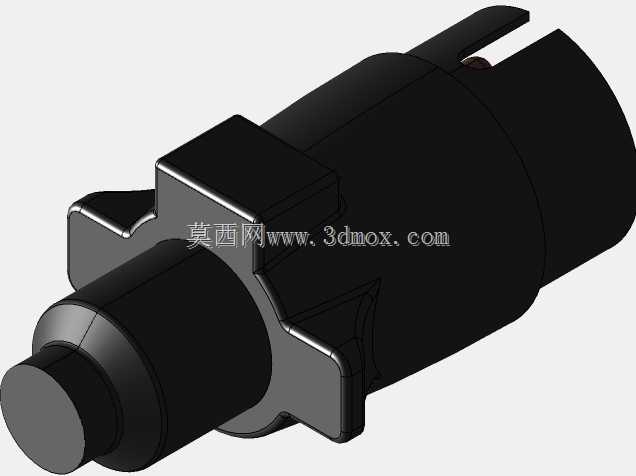

拖车用DIN标准针式公插连接部件

该公插部件主要应用于拖挂类车辆的电气回路连接场景，承担牵引车与拖挂单元之间的灯光信号、制动传感信号的稳定传输职能，是拖挂车辆上路运行时保障信号互通的核心连接构件，常见于货运拖挂、旅居拖挂、农用拖挂等需要跨单元传递电信号的设备组合场景中。从实际使用工况来看，这类插接头需要频繁承受插拔操作，同时暴露在户外复杂环境下，要耐受行车过程中的振动、泥水飞溅、温度交变等考验，因此结构设计上优先考虑连接可靠性与环境耐受性。设计过程中首先匹配ISO1724与DIN72577的接口尺寸规范，保证同标准母座的互换适配性，插合端的针脚排布严格遵循标准定义的信号回路定义，避免接线错位导致的信号失效。外壳结构采用带侧翼限位的造型，插拔时可借助侧翼施加受力，同时插合后侧翼可与母座的卡扣结构配合，防止行车振动导致接头松脱；主体外壳做阶梯变径设计，靠近插合端的凸缘结构可作为安装限位面，控制接头插入母座的深度，避免插合过深损伤内部针脚，也能防止插合不到位导致的接触不良。尾部的出线端做了收束结构设计，可匹配对应线径的护套做密封处理，减少水汽、灰尘进入接头内部的概率，降低接触件氧化锈蚀的风险。外形尺寸上，插合端的外径、针脚伸出长度、凸缘到插合端面的距离都严格卡合标准公差范围，安装时不需要额外做适配修改，可直接替换同规格的在用接头。内部针脚采用嵌件注塑的方式与外壳结合，针脚根部做了加强结构，避免反复插拔导致针脚歪斜、断裂；外壳的棱角处都做了小圆角过渡，既避免安装操作时锐边划伤，也能减少应力集中，提升外壳的抗冲击能力。在实际选型匹配时，只需要确认对接端的接口标准一致，即可完成适配，不需要额外调整安装空间，接头的整体外轮廓尺寸预留了足够的手部操作空间，即使戴劳保手套也能顺利完成插拔操作。
