工地建筑用单轮手推运料斗结构设计

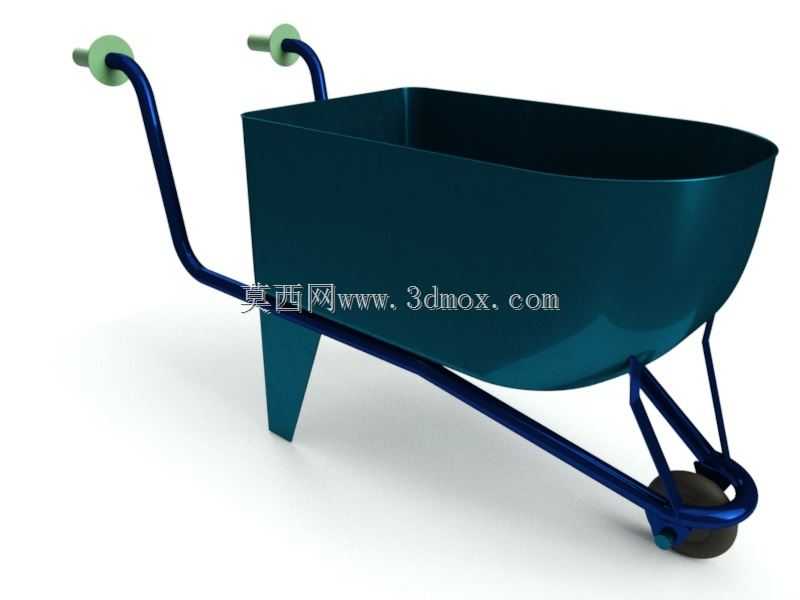

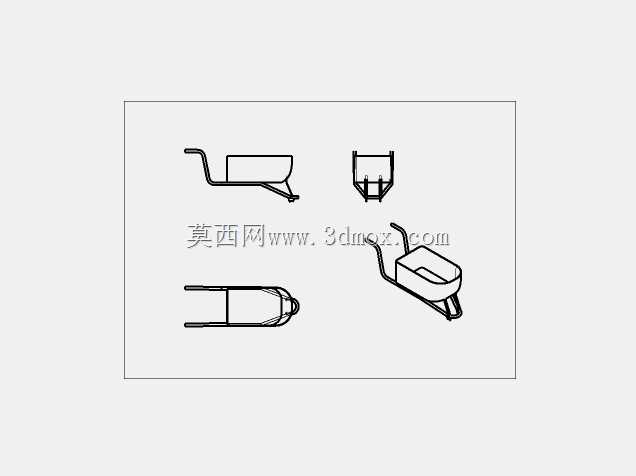

这款单轮手推运料斗的三维结构设计，核心围绕建筑工地、庭院施工、小型物料转运场景的实际使用需求展开，在结构设计阶段优先考虑了狭小场地内的转向灵活性与重载工况下的结构强度平衡。从实际使用场景来看，这类手推车常被用于混凝土砂浆短途转运、建筑垃圾清运、园林种植土搬运、装修砂石料输送等场景，尤其在大型机械无法进入的狭窄楼道、庭院边角、基坑侧边作业面，这类人力驱动的运料工具具备不可替代的适配性。设计过程中，料斗主体采用深腔弧面过渡结构，斗体上口边缘做卷边加强处理，既避免装料时物料撒漏，也能提升薄壁斗体的抗形变能力，斗体底部前侧设置两个固定式支撑脚，在车辆静置停放时可与后轮形成三点稳定支撑，无需倚靠其他物体即可平稳放置，避免装料时斗体侧翻撒料。车架部分采用圆管弯折成型的一体式弯梁结构，从推手位置一直延伸至前轮轮轴安装位，中间通过多根斜向支撑筋与斗体底部焊接固定，受力传递路径直接，重载时推手位置的载荷可通过弯梁直接传递至轮轴，避免应力集中导致的车架开焊变形。推手末端套有防滑减震的握套，握把角度根据人体工程学设计，操作人员直立握持时手臂自然下垂，无需过度弯腰即可掌控推行方向，降低长时间作业的腰部负荷。前轮采用单轮布局，轮体选用实心橡胶材质，免充气结构可避免工地尖锐碎石扎破轮胎，轮轴位置加装耐磨轴套，减少长期转动带来的磨损，轮体安装位置位于斗体重心正下方偏前位置，装料后大部分载荷由轮体承担，操作人员仅需施加少量抬升力即可保持车辆平衡，大幅降低推行时的体力消耗。外形尺寸方面，斗体宽度控制在700mm以内，可轻松通过常规800mm宽度的施工临时通道与住宅门洞，整车长度控制在1400mm左右，转向半径不足1米，在狭小空间内可实现原地转向调整，适配复杂作业面的通行需求。安装边界上，轮轴与车架的连接采用可拆卸式螺栓固定，后期轮体磨损后可快速更换，支撑脚底部预留了耐磨垫安装位，可根据使用场景加装橡胶垫或金属耐磨头，延长支撑脚的使用寿命，斗体与车架的连接点位均做了满焊处理，焊缝位置避开应力集中区，长期重载使用也不易出现开裂变形问题。
