小型人力驱动水稻播种作业设备结构设计

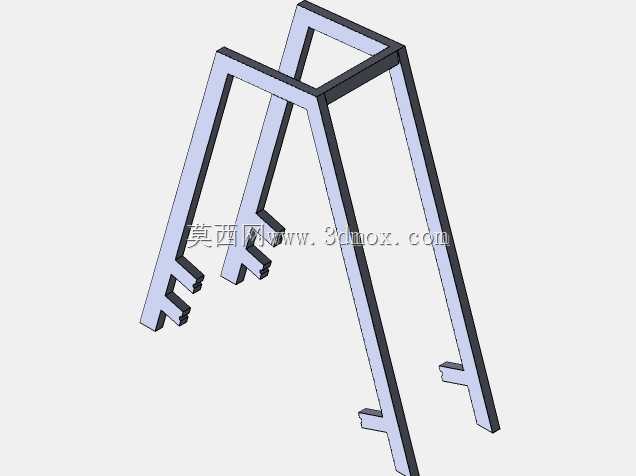

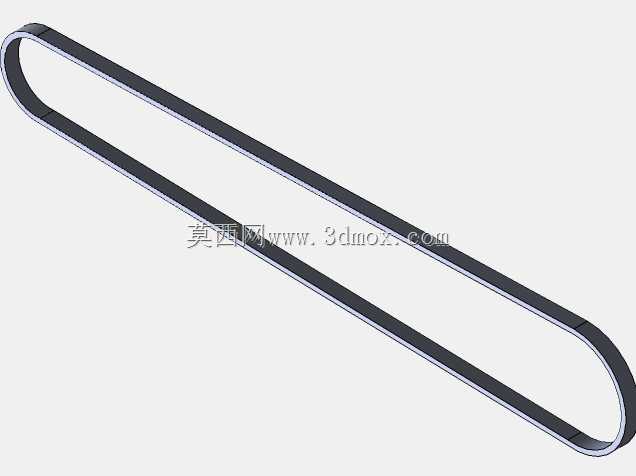

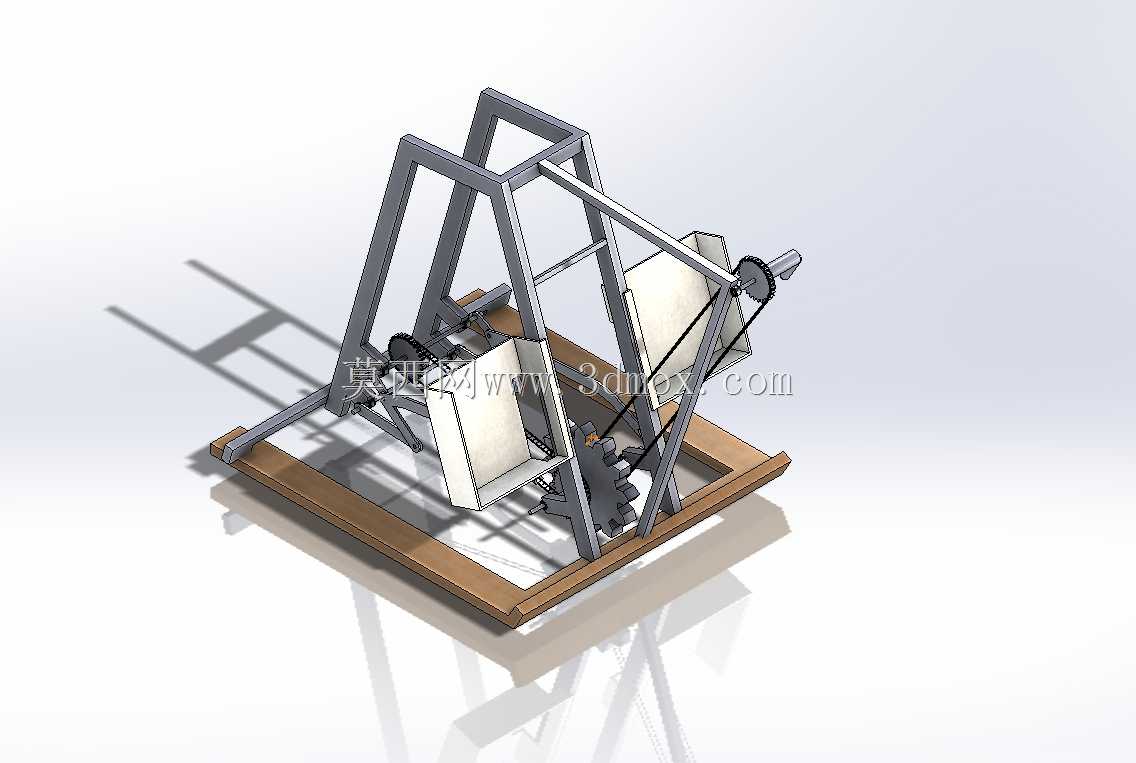

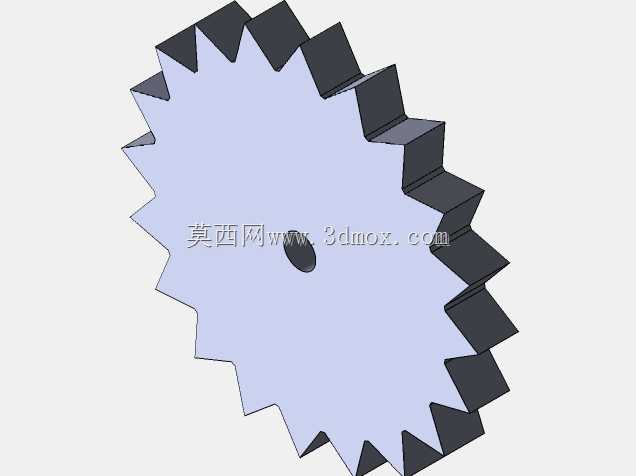

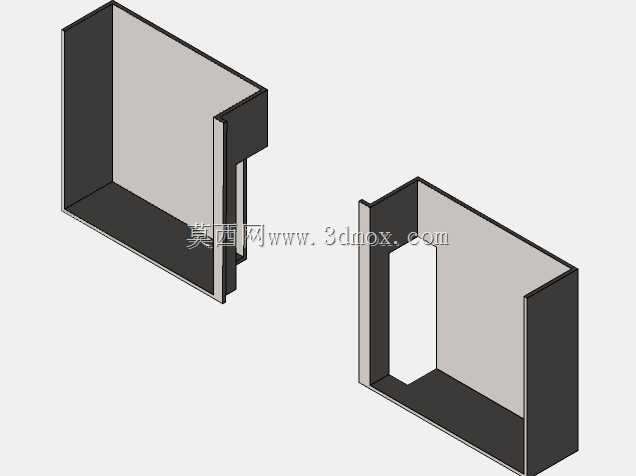

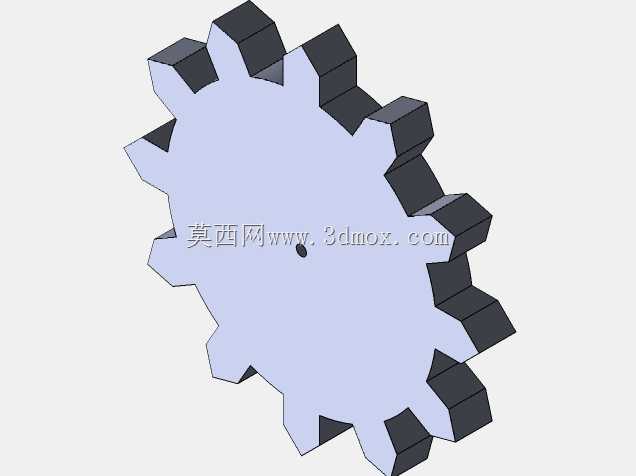

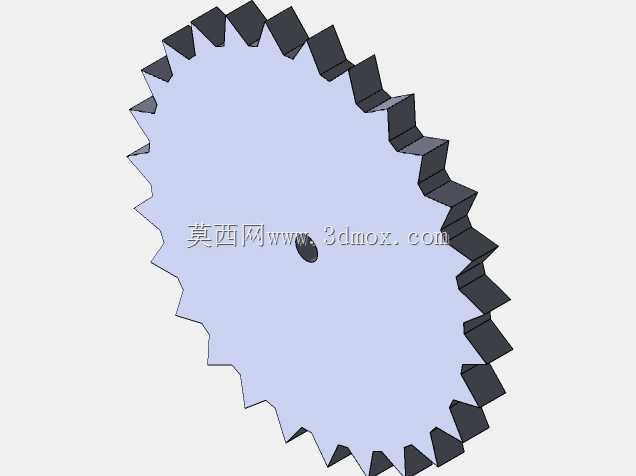

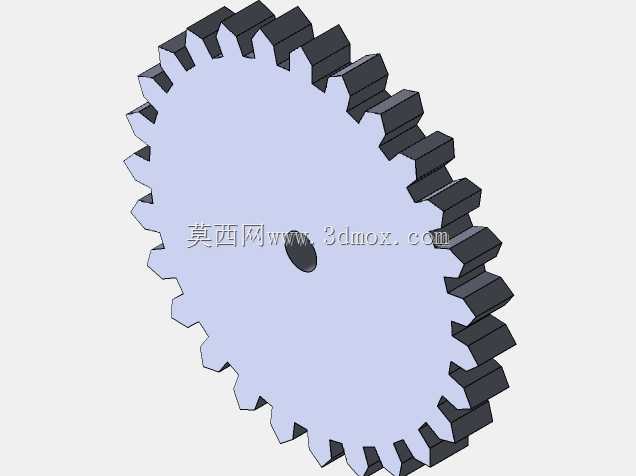

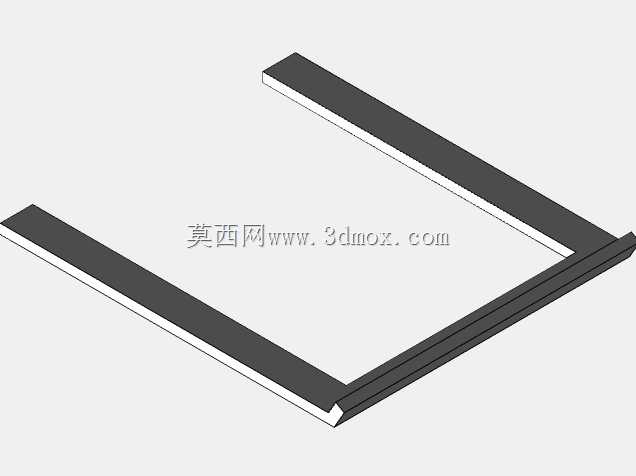

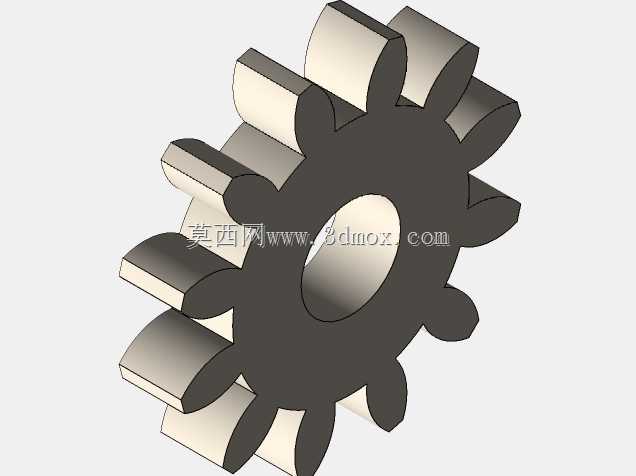

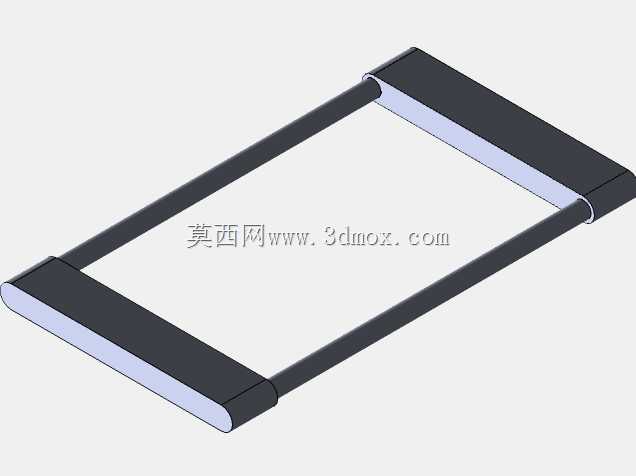

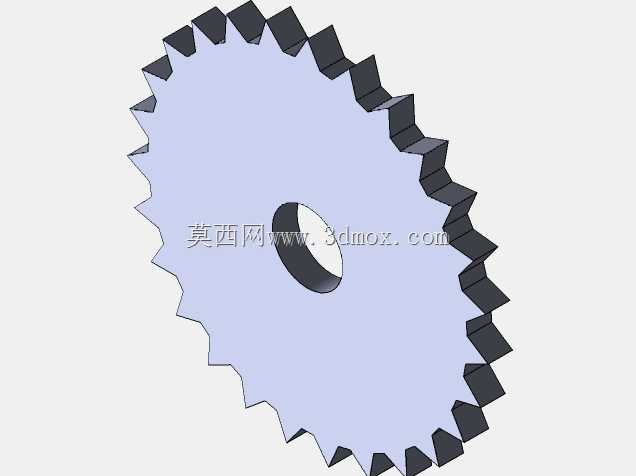

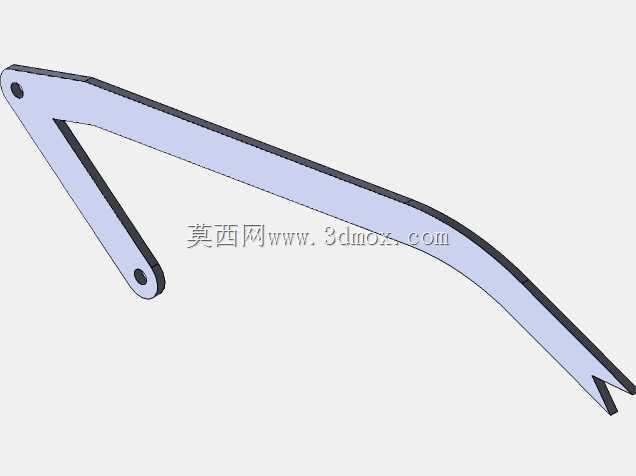

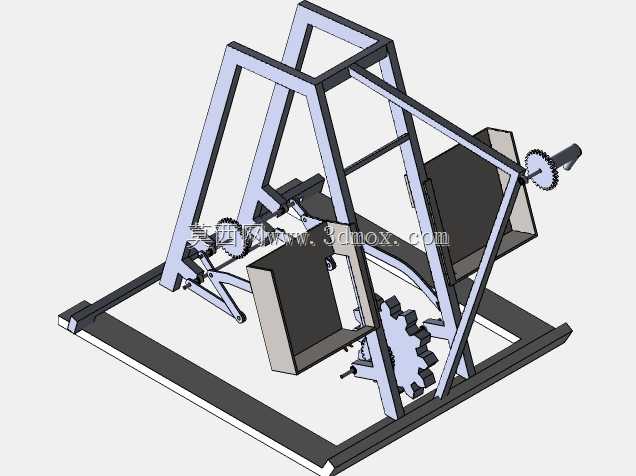

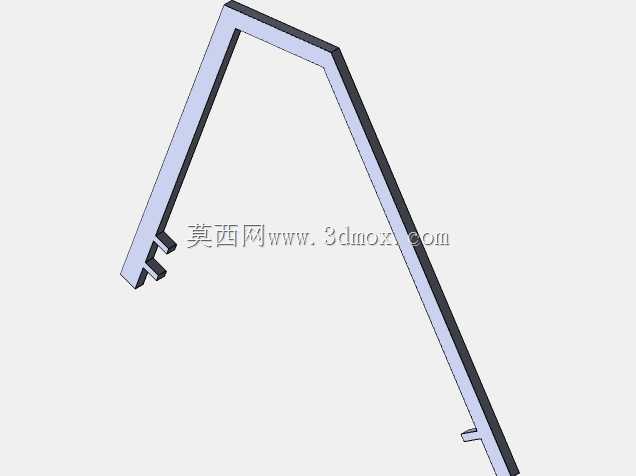

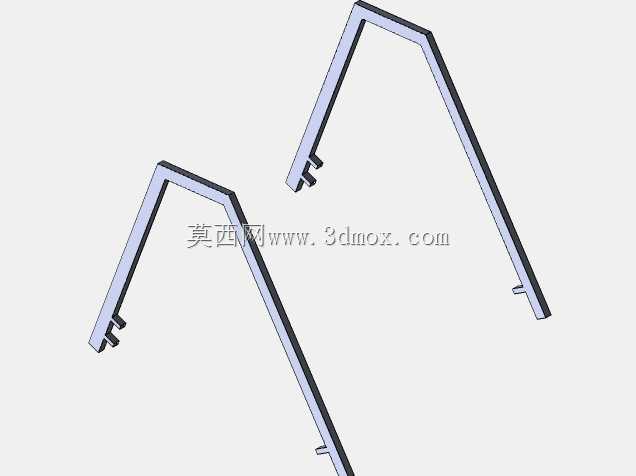

这款人力驱动的水稻播种设备，主要面向丘陵零散地块、山地梯田这类大型农机无法驶入的小规模水稻种植场景，适配以家庭为单位的传统稻作生产模式，无需燃油或电力驱动，单人即可完成操作，适配小田块的灵活转场与作业需求。从结构设计逻辑来看，整体采用方管焊接的框架式机架作为承载主体，底部设置木质承托底座，既可以在作业时作为设备的支撑基准，也能在转场搬运时作为受力抬升点，机架整体宽度控制在800mm以内，长度不超过1200mm，高度约1000mm，能够顺利通过宽度不足1米的田埂便道，安装时无需额外浇筑基础，直接放置在平整田面即可完成作业准备，对作业场地的平整度要求较低，适配稻田泥泞、不规整的地面条件。设备核心功能围绕定量播种、均匀排种设计，种箱采用倾斜式薄壁结构，依靠种子自重向排种机构持续供种，排种端通过链轮传动结构与人力驱动的摇杆联动，操作人员往复摇动摇杆时，传动机构带动排种轮定速转动，将种箱内的稻种按照设定的播种量均匀播撒至田面，传动比经过反复校准，能够匹配常规水稻种植的亩播种量要求，避免漏播、重播问题，同时减少种子的无效损耗，降低种植端的用种成本。设计过程中充分考虑了小规模农户的使用与维护需求，整体结构没有复杂的电控或液压部件，所有传动节点均采用裸露式易维护设计，日常使用后仅需冲洗掉附着的泥浆即可，易损件采用通用标准件，农户无需专业工具即可完成更换，设备整体重量控制在40kg以内，两名成年劳动力即可完成短距离搬运，适配散户种植时频繁转场的使用需求。排种机构的间隙经过针对性优化，能够适配常规浸种催芽后的稻种尺寸，不会出现卡种、伤种的问题，种箱的容量设计为单次装填可完成0.8亩左右的稻田播种，减少作业过程中反复添种的频次，提升连续作业效率。机架的受力节点均做了三角加强筋焊接处理，能够承受人力驱动时的交变载荷，避免长期使用后出现机架变形、焊缝开裂的问题，底部的承托底座与地面接触面积较大，在泥泞稻田中放置时不会出现下陷倾斜的情况，保障排种作业的稳定性。
