笔尖磨削进给执行机构结构设计

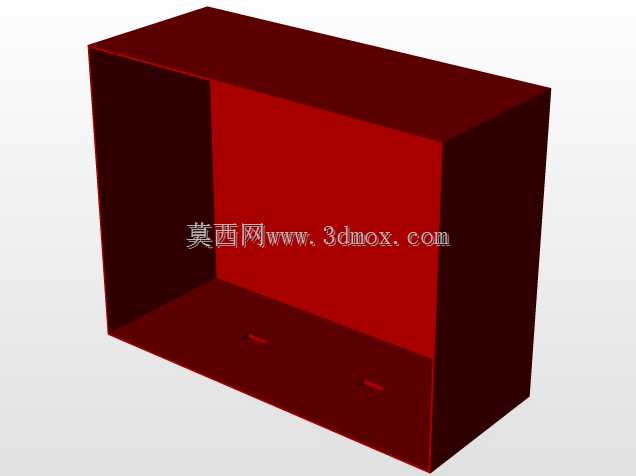

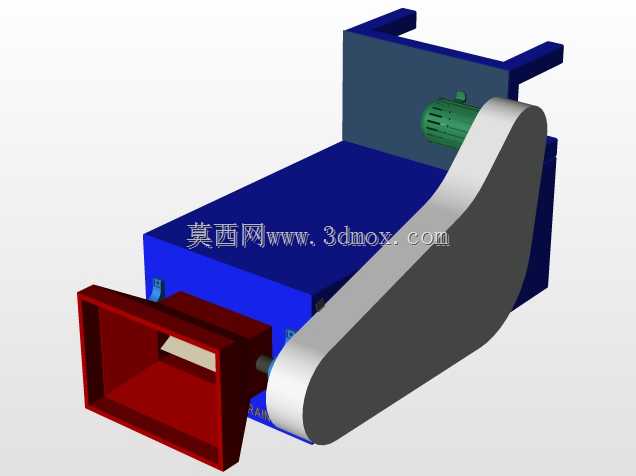

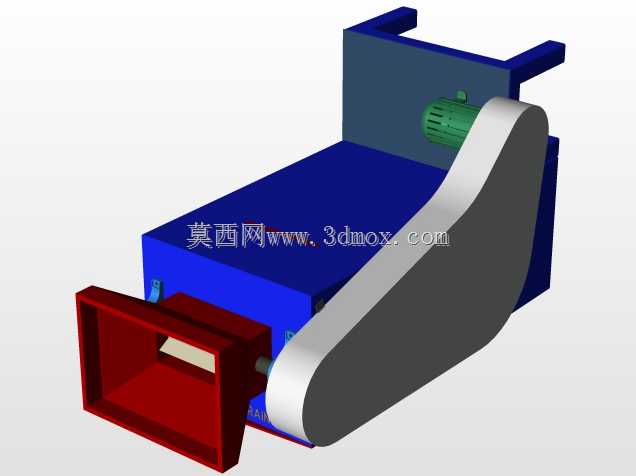

该结构主要应用于文具生产线上的笔尖精密磨削工位，作为磨头进给的执行载体，承担笔尖坯料定位、磨削进给导向、动力传输的核心作用，适配金属笔尖、中性笔钢头的批量精加工工序，可直接集成到现有文具加工流水线的磨削单元中，替换传统手动进给或简易滑台结构，提升笔尖磨削的尺寸一致性。从结构布局来看，整体采用卧式安装框架，后侧立板为动力安装基准面，预留的电机安装位可直接适配驱动磨头的动力单元，立板上方伸出的两个支脚为设备机架连接位，安装时可通过螺栓直接固定在生产线的工位架上，安装面的平面度公差控制在0.02mm以内，保证动力单元输出轴与磨削工位的同轴度要求。主体蓝色基座为整体焊接后时效处理的承载结构，内部预留了传动组件的安装腔，可容纳进给丝杠、导向滑块等传动零件，基座前端的红色框式结构为笔尖坯料的定位夹持座，内部设置的定位槽可适配不同直径规格的笔尖坯料，夹持座与基座之间通过微调螺栓连接，可根据磨削量要求调整夹持工位与磨头的初始间距，调整行程范围覆盖0-15mm，满足不同磨削深度的工艺要求。侧面的弧形护罩为安全防护结构，采用薄钢板折弯成型，安装后可完全覆盖内部的传动运动副，避免磨削过程中产生的金属碎屑飞入传动区域造成卡滞，同时也能防止操作人员误触运动部件，护罩的弧形轮廓经过运动干涉校验，在进给全行程范围内不会与内部滑块、传动杆产生碰撞。设计过程中优先考虑了工位的维护便捷性，前端夹持座采用快拆式连接结构，更换不同规格笔尖的定位套时无需拆卸整体基座，仅需松开夹持座的两个锁紧螺栓即可完成更换，单次换型时间可控制在5分钟以内，适配多规格笔尖的柔性生产需求。基座底部预留了排屑缺口，磨削产生的细屑可通过缺口直接落入生产线的排屑槽内，无需额外增设吹屑装置即可减少基座内部的积屑残留。安装边界方面，整体结构的横向最大尺寸为320mm，纵向深度为210mm，顶部安装位距基座底面的高度为185mm，安装时需预留前端100mm的操作空间用于坯料上下料，后侧预留50mm的空间用于动力电机的接线与散热，整体安装 footprint 较小，可在现有老旧生产线的工位上直接加装改造，无需对原有生产线的机架进行大规模改动。传动路径设计上，动力从后侧电机输出后，通过内部的曲柄滑块结构将旋转运动转化为夹持座的直线往复进给运动，进给行程固定为8mm，进给速度可通过调整电机转速实现无级调节，匹配不同材质笔尖的磨削线速度要求，避免进给速度过快造成笔尖退火或者磨削量不足的问题。
