血管介入用镍钛记忆合金网状支架

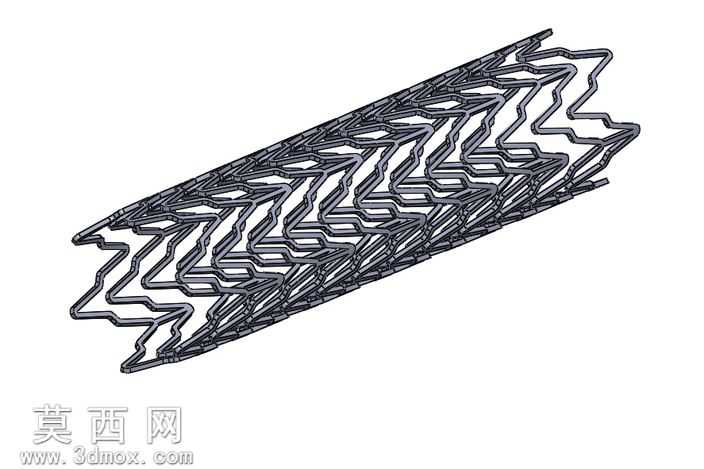

本模型为血管介入治疗用镍钛记忆合金支架三维建模成果，建模过程依托三维参数化设计逻辑完成，首先针对镍钛记忆合金支架的临床应用需求确定核心设计指标，明确支架需具备径向支撑力适配、轴向柔顺性达标、释放后回弹率符合医用标准的核心性能要求。建模阶段先构建支架的整体管状基准曲面，以管状曲面的中心轴线为阵列基准，绘制单组Z形支撑筋的截面轮廓，轮廓线采用圆弧过渡衔接避免应力集中，所有弯折处的圆角半径经过参数化校准，既保证筋条结构的连续性，也匹配镍钛合金材料的形变特性。完成单组支撑筋的实体建模后，采用轴向等距阵列结合周向错位排布的方式搭建整体网状结构，相邻两组支撑筋之间通过连接筋实现柔性衔接，连接筋的走向经过反复调整，避免支架弯曲时出现筋条干涉或局部应力过大的问题。模型的网格结构经过疏密优化，支撑筋的宽度、厚度参数均参照临床常用支架规格设定，整体镂空率经过测算满足血管内皮化的生长需求，既保证支架植入后对血管壁的均匀支撑，也预留足够空间保障血液流通顺畅。材质渲染阶段针对镍钛记忆合金的金属特性调整材质参数，赋予模型哑光银灰色金属质感，还原镍钛合金表面经钝化处理后的视觉效果，同时对筋条的边缘做细微倒角处理，避免渲染后出现尖锐棱角的失真问题。结构设计上充分考虑镍钛合金的形状记忆效应与超弹性特性，建模时预留支架压缩形变的结构余量，可模拟支架从输送鞘管释放后自膨胀恢复预设管径的形变过程，整体结构无冗余几何特征，所有曲面均经过连续性检查，实体无破面、重叠等建模缺陷，可用于支架力学性能仿真、介入手术模拟演示以及医用器械设计方案验证等场景。
