差速器机械原理演示教学装置

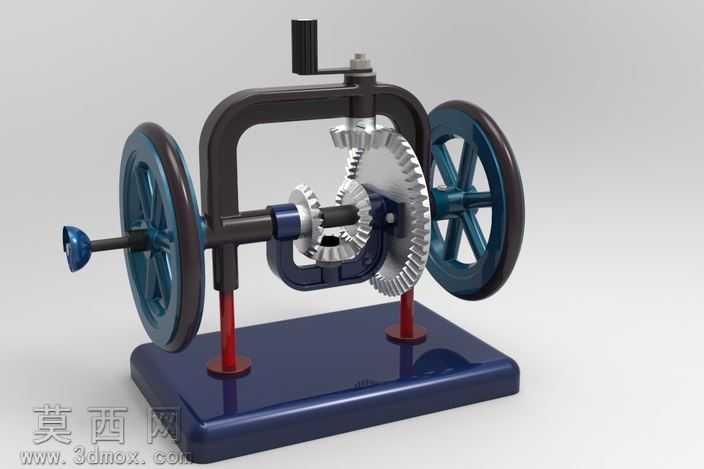

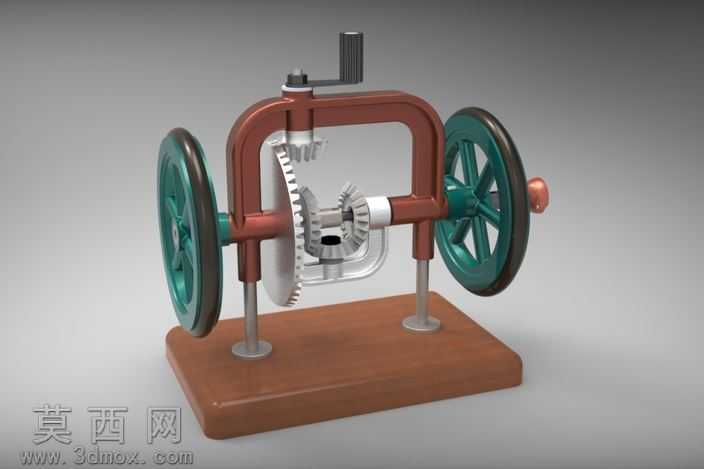

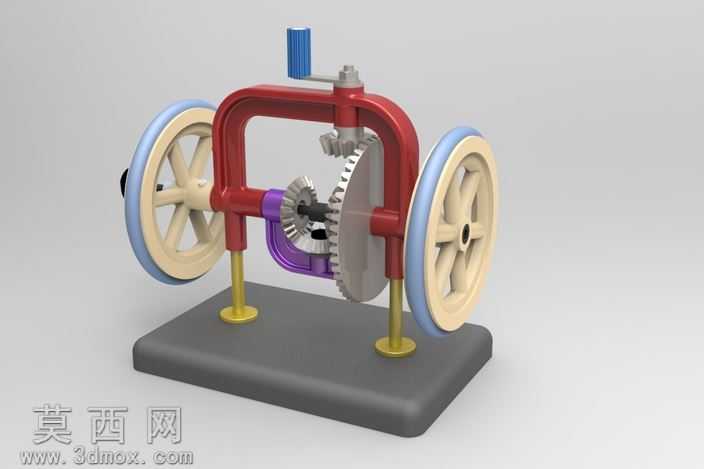

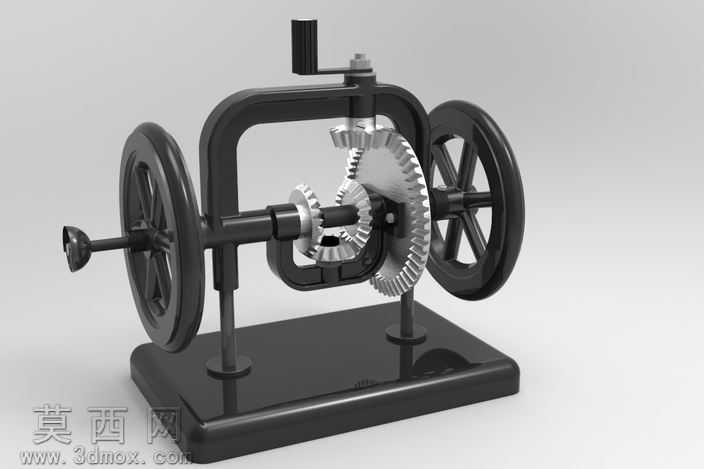

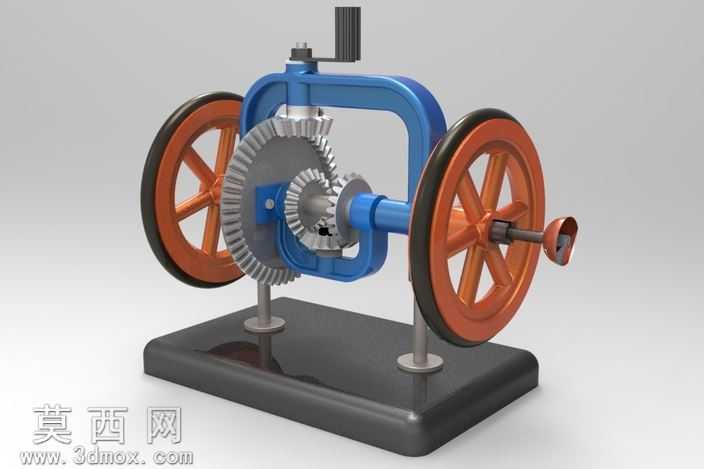

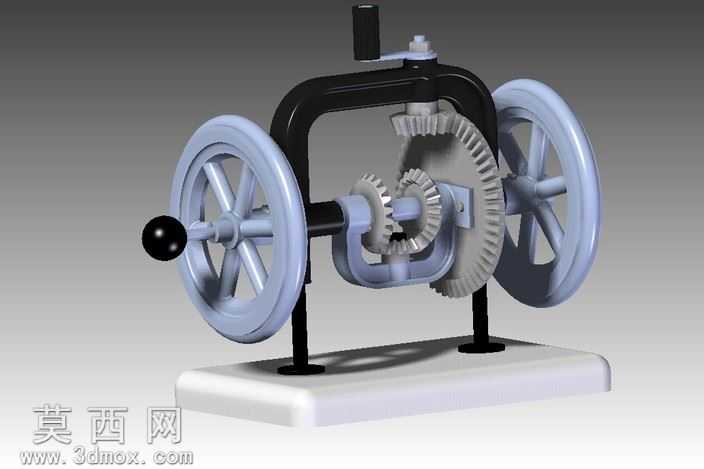

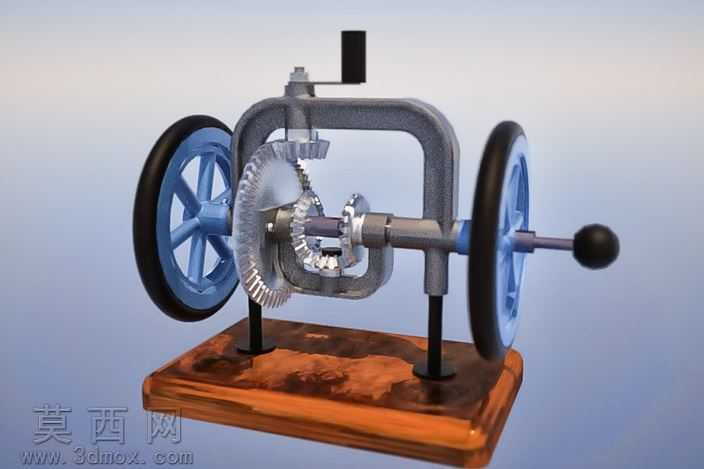

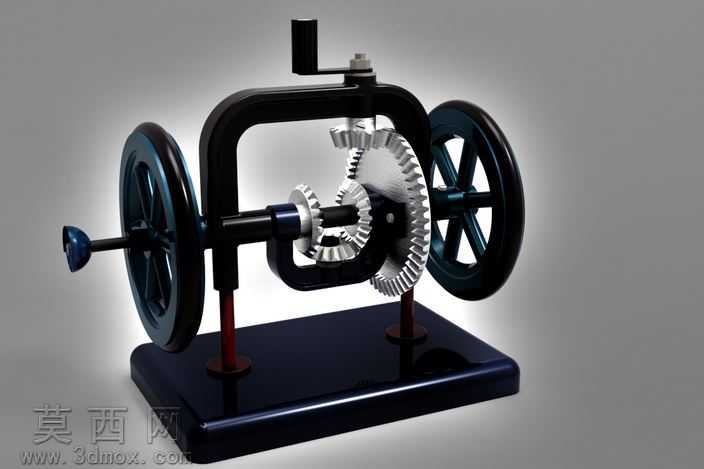

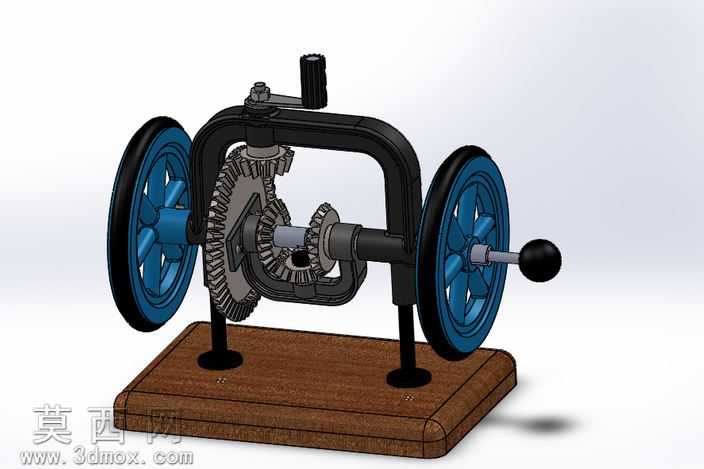

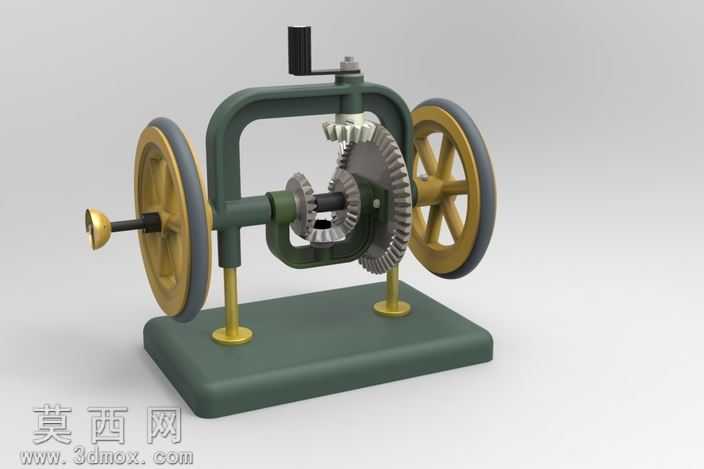

本作品为差速器机械原理演示装置的三维建模作品，整体采用SolidWorks完成全参数化建模，所有零件均按照机械设计标准完成尺寸约束与装配配合，可完整还原差速机构的真实运动逻辑。建模过程中首先搭建整体装配骨架，确定底座、支撑机架、输入轴、差速齿轮组、两侧输出轮系的空间位置关系，保证各运动副无干涉、转动行程符合真实差速器的运动规律。材质渲染阶段，针对不同零件匹配对应材质属性：木质底座采用深棕色胡桃木纹理材质，调整表面粗糙度与漫反射参数还原实木温润的哑光质感；支撑机架采用哑光黑色喷塑金属材质，模拟铸铁机架的厚重质感；传动齿轮组采用调质钢材质，添加细微的机加工纹理与金属反光效果，还原齿轮啮合面的加工质感；两侧的演示轮采用蓝色工程塑料搭配黑色橡胶轮缘材质，区分轮辐与轮缘的材质差异，输入摇柄的握持球头采用亮面黑色电木材质，顶部的锁紧旋钮采用滚花金属材质，通过不同材质的区分清晰展现各部件的功能属性。结构设计上，该装置完整还原了对称式锥齿轮差速器的核心结构：包含输入侧的主动锥齿轮、差速器壳体内的行星齿轮、两侧与输出轴连接的半轴锥齿轮，通过摇动手柄输入动力，可直观演示两侧车轮在不同阻力下的差速转动效果，两侧的大直径轮盘既作为输出构件放大转动效果，也通过配重提升机构转动的平稳性。设计思路围绕教学演示的核心需求展开，将原本集成在车桥内部的差速机构外置，省略了车桥外壳等遮挡结构，让齿轮啮合过程完全外露，方便学习者直观观察行星齿轮的自转与公转过程，理解差速器在直线行驶与转弯工况下的动力分配逻辑，整体底座采用加宽的木质平台提升放置稳定性，支撑立柱采用对称式布局保证整体结构的刚性，所有转动部位均预留了轴承安装位的建模细节，还原真实机构的装配关系，可作为机械原理教学的直观演示教具，也可用于机械结构科普展示使用。
