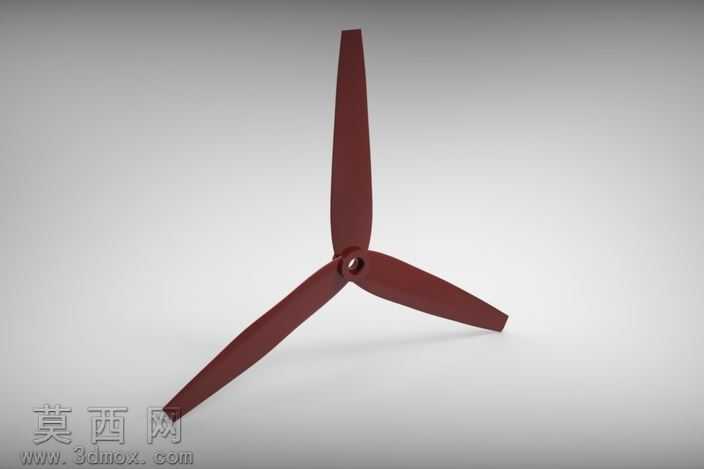

小型无人机用13毫米三叶塑料螺旋桨

本模型为适配小型无人机的13毫米规格三叶塑料螺旋桨，建模过程以SolidWorks为核心工具，遵循航空动力部件的设计逻辑开展全流程构建。建模初期先明确螺旋桨的核心参数：总直径13毫米，采用三叶对称布局，中心定位孔尺寸匹配微型无人机电机输出轴，整体材质设定为轻量化工程塑料，适配微型飞行器的低载重动力需求。建模时先绘制中心轮毂的基准草图，以中心轴为原点构建旋转凸台，完成带安装孔的轮毂基体，确保轮毂的同轴度公差符合微型转动部件的装配要求，避免高速转动时出现动平衡偏差。桨叶部分采用曲面建模思路，先绘制各截面的翼型草图，从桨根到桨尖逐步调整翼型的弦长、安装角与扭转角度：桨根位置弦长更大、厚度更高，保证与轮毂连接的结构强度，可承受电机启动与转速变化时的扭力载荷；桨尖位置弦长收窄、厚度减薄，降低转动时的空气阻力与翼尖涡流损耗，提升气动效率。三个桨叶采用圆周阵列方式生成，阵列角度严格控制为120度等分，确保每片桨叶的外形、重量分布完全一致，从结构层面保障转动时的动平衡性能，避免飞行过程中出现机身抖动问题。材质渲染阶段，针对工程塑料的特性调整材质参数，设置哑光黑色塑料质感，还原塑料注塑件的细微表面磨砂效果，中心安装孔位置添加轻微的金属光泽点缀，模拟孔壁与电机轴长期摩擦形成的光滑质感，渲染时添加柔和的环境光，清晰呈现桨叶的曲面扭转形态与轮廓线条。结构设计上充分考虑微型塑料螺旋桨的实际使用场景，桨叶与轮毂的连接位置做平滑过渡圆角处理，避免应力集中导致的桨叶断裂问题，整体曲面做连续性检查，确保无破面、无重叠几何，模型可直接用于3D打印验证、气动仿真模拟或微型无人机的整机装配调试，能够直观展示小型螺旋桨的结构特征与气动外形设计逻辑。
