立式潜水排水泵三维结构设计

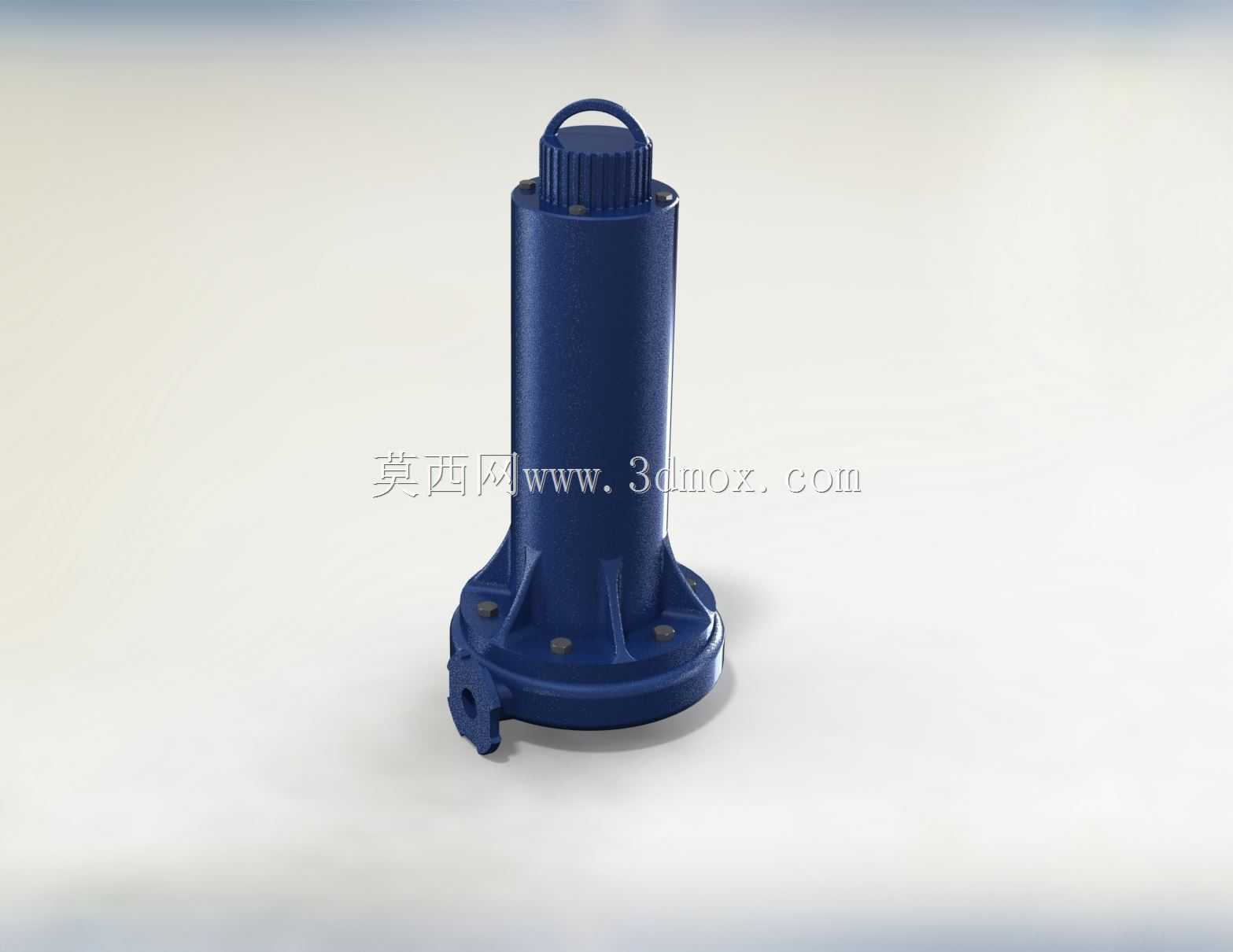

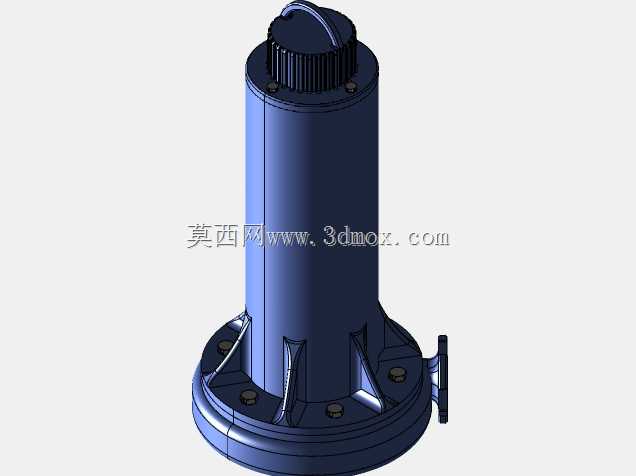

这款立式结构的潜水提水设备，主要面向井下取水、基坑临时排水、景观水体循环、养殖塘增氧换水等水下作业场景，整机可完全浸没入液面以下工作，无需额外搭建引水装置，相比地面安装的离心泵省去了长距离吸水管路的沿程损失，也避免了吸程不足引发的气蚀故障。从结构设计来看，整机采用上部提手、中部电机腔、下部进水法兰的同轴布局，顶部的环形提手直接与电机外壳一体铸造成型，吊装时受力直接传递到整机重心轴线，不会出现起吊倾斜的问题，提手内侧做了圆弧过渡处理，适配人工搬运或者钢丝绳吊装的接触需求，避免尖锐棱边割伤吊具或者操作人员手部。中部的电机腔体采用等直径圆柱外壳，外壁做了均匀的加厚筋条，既可以提升壳体的承压能力，应对深水环境的外部水压，也能增大电机工作时的散热面积，让流动的水体直接带走电机运行产生的热量，相比风冷电机的散热效率提升明显，也省去了额外的散热风扇结构，降低了整机的转动部件故障率。下部的泵体法兰盘做了周向均匀分布的安装孔位，可适配不同规格的出水管道对接，法兰端面预留了密封槽位，安装时嵌入橡胶密封圈即可实现静密封，防止高压水从对接位置泄漏，侧置的出水口采用内螺纹接口，可直接对接硬管或者软管，适配不同场景的管路铺设需求。设计过程中重点考虑了水下安装的边界限制，整机最大外径控制在常规井径的适配范围内，可直接放入多数民用机井、降水井的井管内部，无需额外扩孔作业，整机长度方向的重心落在中下部，放入水中时可自动保持竖直姿态，不会出现侧翻卡滞在井壁的问题。底部的进水端做了格栅式的进水口，可阻挡大体积的杂物进入泵腔，避免叶轮被杂物缠绕卡滞，同时进水口的过流面积做了放大处理，降低进水侧的流速，减少水流夹带泥沙对叶轮的冲刷磨损。在结构细节上，电机腔与泵腔之间设置了多重机械密封结构，阻断水体进入电机内部的路径，密封件的安装位置预留了检修更换的空间，后期维护时无需完全拆解整机即可更换密封组件。整机的外部棱角全部做了圆角过渡处理，既减少了铸造过程的应力集中问题，也避免下井安装过程中棱角刮蹭井壁造成的防护层脱落，适配长期浸没在水下的防腐需求。
