卧式浅水安装潜水泵结构设计方案

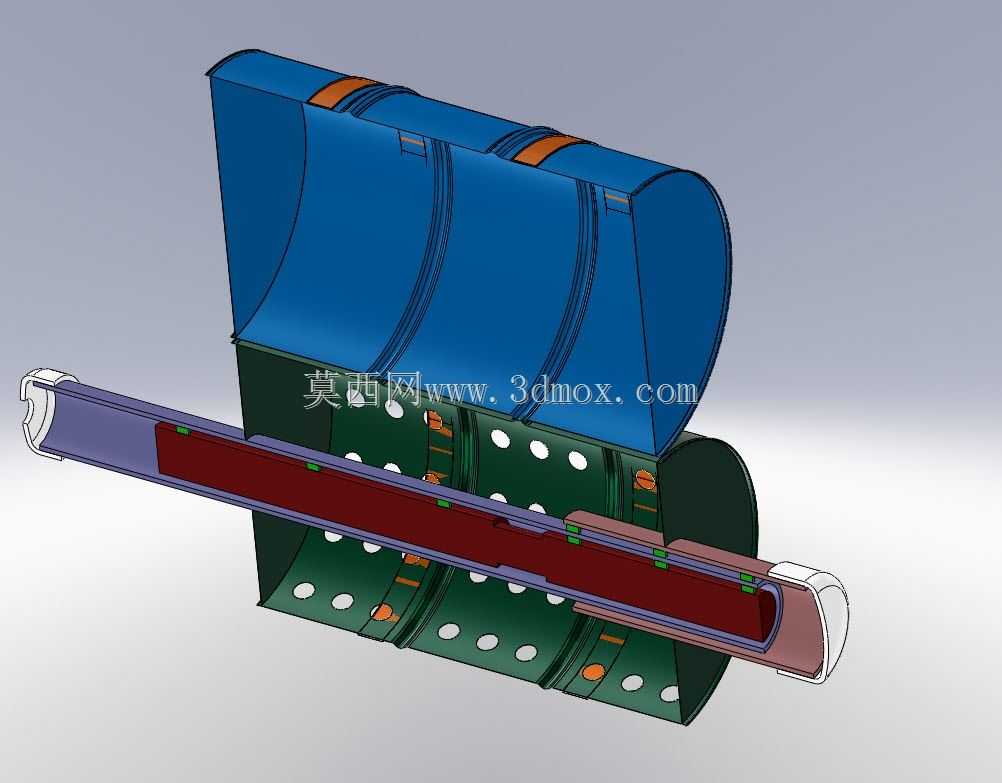

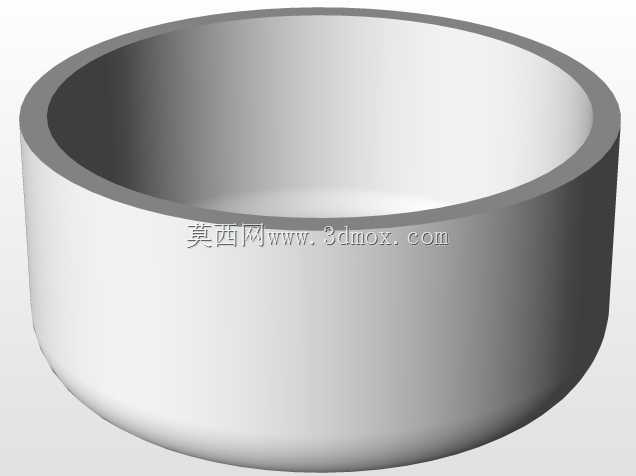

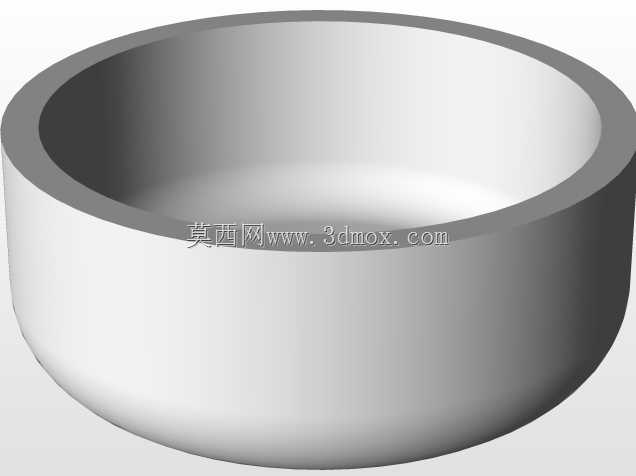

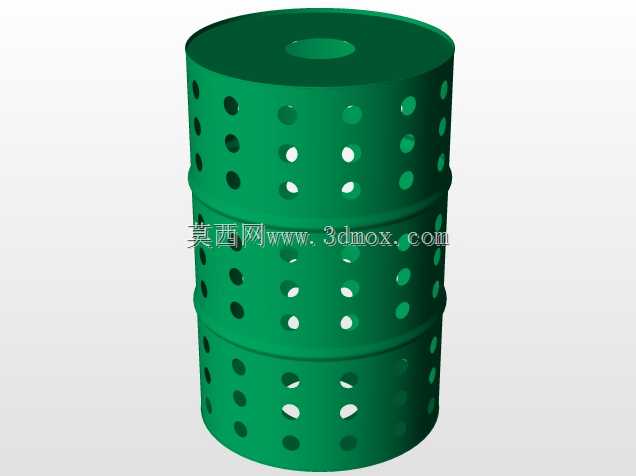

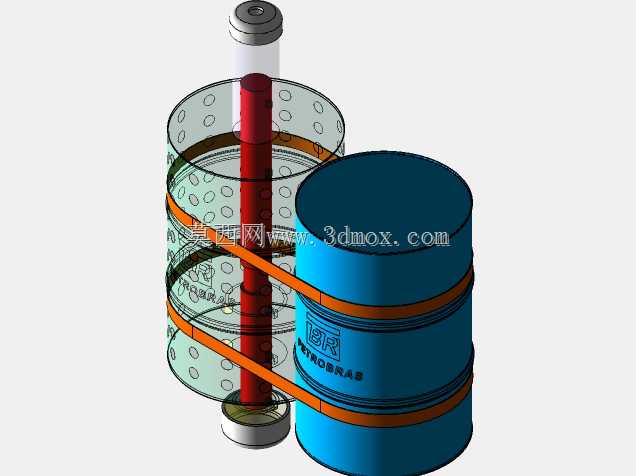

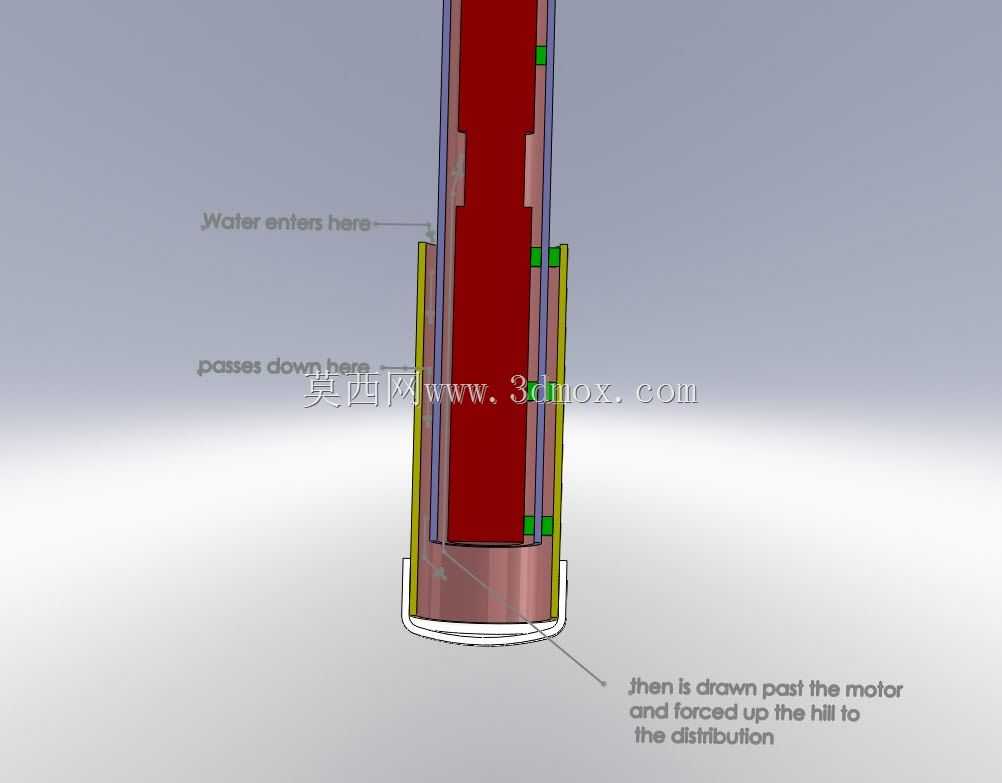

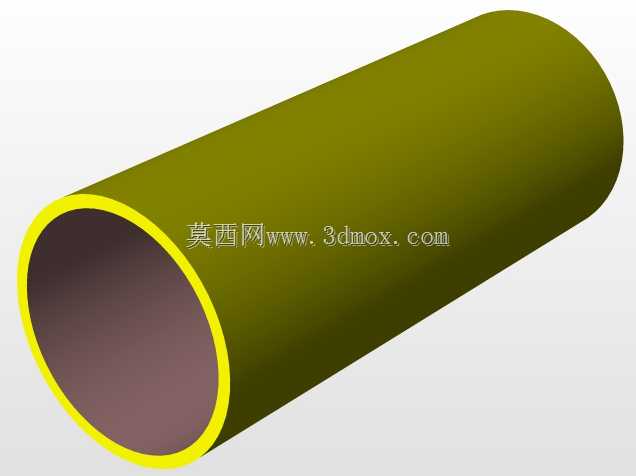

这款卧式安装的潜水泵，区别于常规深井竖井使用的长轴深井潜水泵，核心适配浅水水池、景观水体、小型蓄水池、农田浅塘取水等水平布设场景，无需预留垂直深井安装空间，在场地竖向空间受限的浅水环境下，可直接沿水池池底水平放置固定，大幅降低浅水区取水工程的土建施工成本。从结构设计逻辑来看，整体采用分段式筒状壳体布局，上部蓝色段为导流蜗壳结构，流道采用顺滑圆弧过渡设计，可减少水体在泵腔内的紊流损失，提升输水效率；下部绿色段为进水过滤段，壳体周向均匀布设多组圆形进水孔，可在取水过程中拦截大体积杂物，避免叶轮流道被杂物卡滞，进水孔的排布密度经过流场仿真优化，既保证足够的进水通流面积，又兼顾壳体的结构强度，避免在水压作用下出现壳体变形。中间贯穿的红色长轴部件为泵轴传动段，采用分段式轴体设计，轴段之间通过定位结构实现同轴度限位，配合多组支撑轴承实现轴体的径向固定，可有效降低卧式安装状态下轴体自重带来的绕度变形，减少运行过程中的轴系振动，延长轴承与密封件的使用寿命。出水端采用轴向延伸的管路接口设计，可直接与输水管道对接，无需额外加装转弯接头，减少管路沿程阻力。安装边界方面，该泵整体为卧式长筒构型，安装时需保证泵体轴向水平度偏差在允许范围内，进水段需完全淹没在水体最低运行水位以下，避免出现进气气蚀问题，泵体底部可设置配套的支撑固定座，与水池池底通过膨胀螺栓固定，避免运行过程中泵体受水流反作用力出现移位。在功能特性上，该泵可实现浅水环境下的连续水体输送，适配农田灌溉、景观水循环、小型排水作业等场景，结构上采用模块化分段设计，各段壳体之间通过法兰紧固件连接，后期维护时可单独拆卸过滤段、叶轮段、传动段进行检修更换，无需整体拆解泵体，降低现场维护的操作难度。设计过程中针对卧式安装的受力特点，对轴系支撑位置、壳体壁厚、密封结构位置都做了针对性调整，避免照搬立式深井泵的结构带来的轴系偏磨、密封漏水等问题，进水过滤段的开孔方向兼顾了不同水位下的进水需求，即使水位降至接近池底的位置，也能保证稳定进水，不会出现吸空问题。
