748型10级井用提水潜水泵结构设计

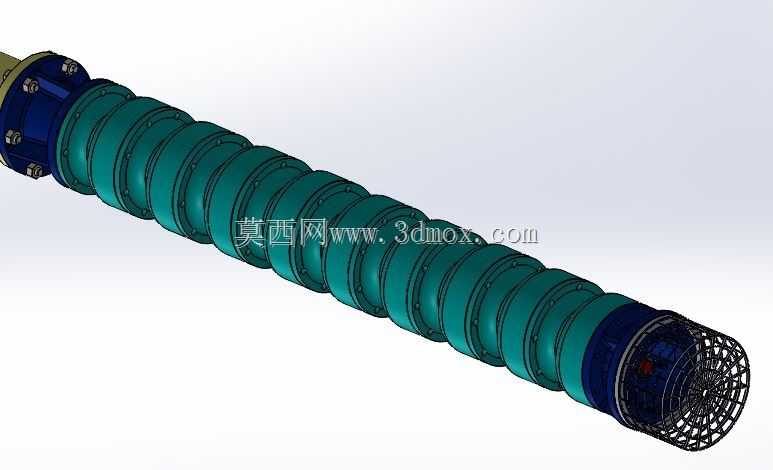

这款多级潜水泵的三维结构，针对深井取水场景做了针对性的结构适配，整体长筒式的外形完全匹配井管内径的安装边界，在做结构排布时，将进水滤网段设置在整机最下端，潜入水下时可直接滤除水中大粒径砂石杂质，避免叶轮流道被杂物卡滞，上端的出水连接段直接对接扬水管路，可将提升后的水体直接输送至地面管网。从结构拆分来看，整机采用10级叶轮串联的结构布局，每一级叶轮配套独立的导流壳结构，相邻级的导流壳之间通过止口定位配合，外层用拉紧螺栓将所有级段与上下端的连接座、进水段锁紧为整体，这种排布方式可以让每一级叶轮输出的水压逐级叠加，最终满足深井提水所需的高扬程要求，相比单级叶轮结构，在相同外径尺寸限制下能获得数倍的输出压力，适配百米级深度的井用取水需求。在设计过程中，每一级导流壳的流道都做了顺滑过渡处理，减少水体在级间流转时的水力损失，叶轮的叶片角度经过匹配调整，适配高转速下的水流导向，避免出现流道内的紊流冲击，降低运行过程中的振动与噪音。两端的连接法兰做了加厚处理，上端法兰对接扬水管时可承受整机重量与水柱的反向拉力，下端进水段的滤网采用网格状镂空结构，在保证过流面积的前提下，能有效阻挡直径超过5mm的硬质颗粒进入泵腔，减少叶轮磨损。整机的转动轴贯穿所有级段，每两级叶轮之间设置有耐磨导向轴承，限制长轴运行时的径向摆动，避免高速转动时轴件与导流壳发生碰磨，外层的导流壳统一采用等外径设计，安装时可顺利沿井管下放，不会出现台阶卡滞的问题，整体结构没有多余的外凸部件，适配小口径井管的安装空间要求。这类结构的潜水泵主要应用于农田井灌、山区人畜饮水取水、深井降水作业等场景，潜入水下运行时不需要额外搭建泵房，整体安装流程简便，多级串联的结构也能在狭长的井孔空间内实现高扬程输水，结构设计上充分考虑了井下安装的空间限制与长期水下运行的可靠性，各连接部位的密封结构可阻止水体进入电机腔，保证长期潜水运行的稳定性。
