可调节宽度栏板式汽车拖运台车结构

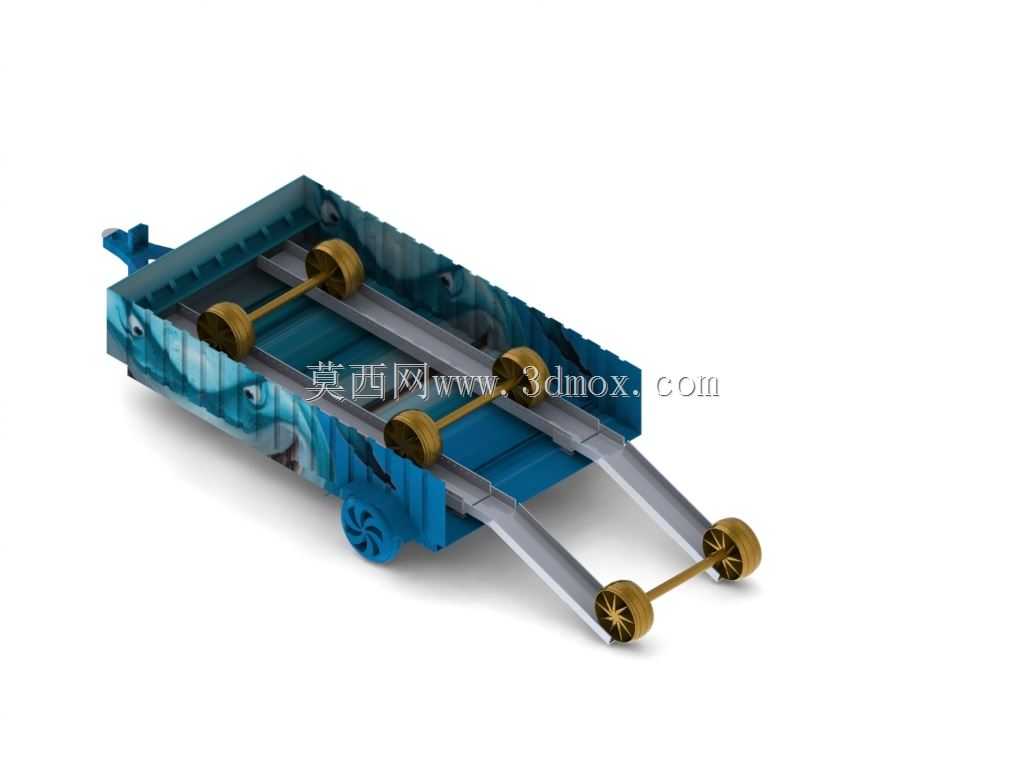

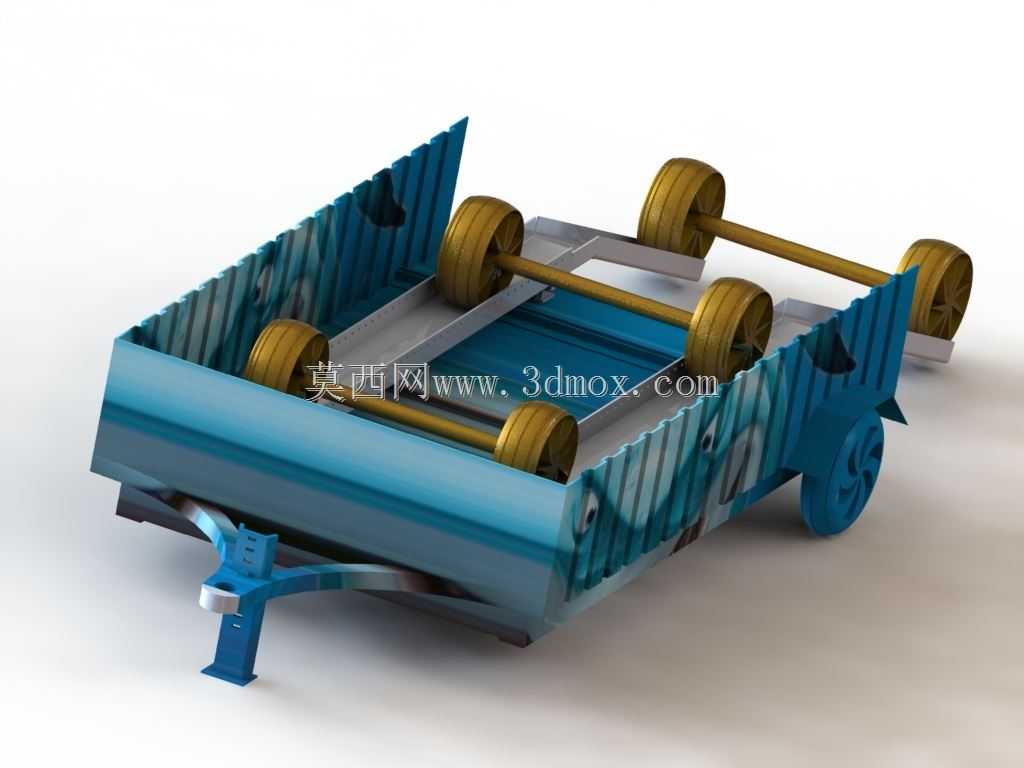

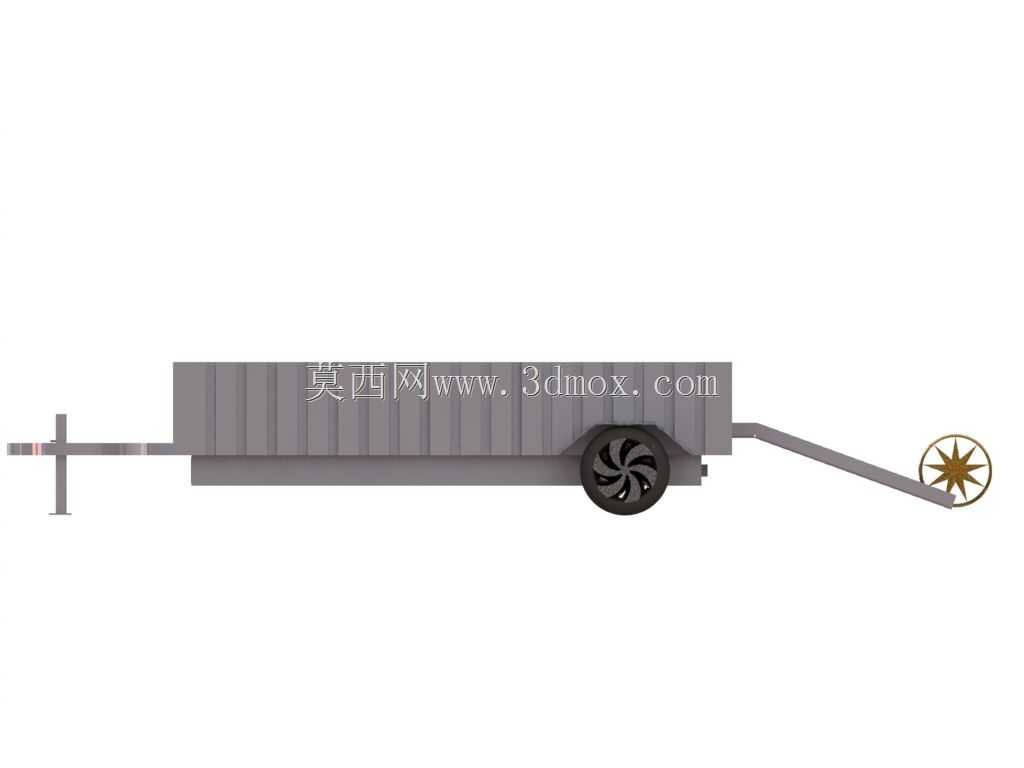

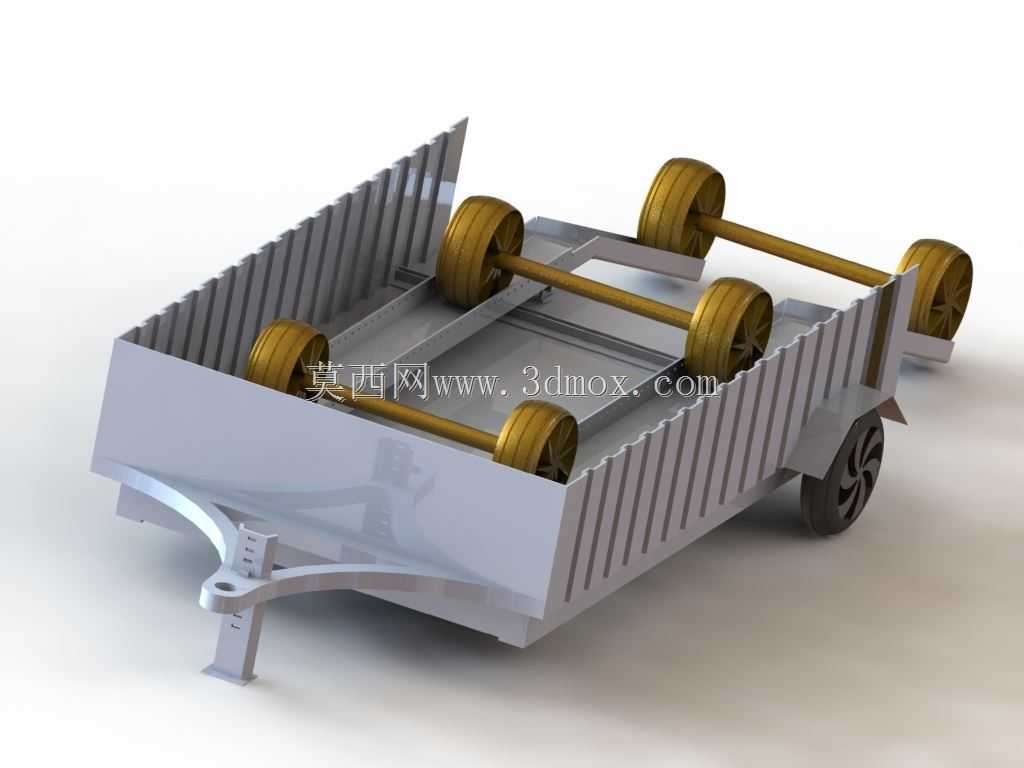

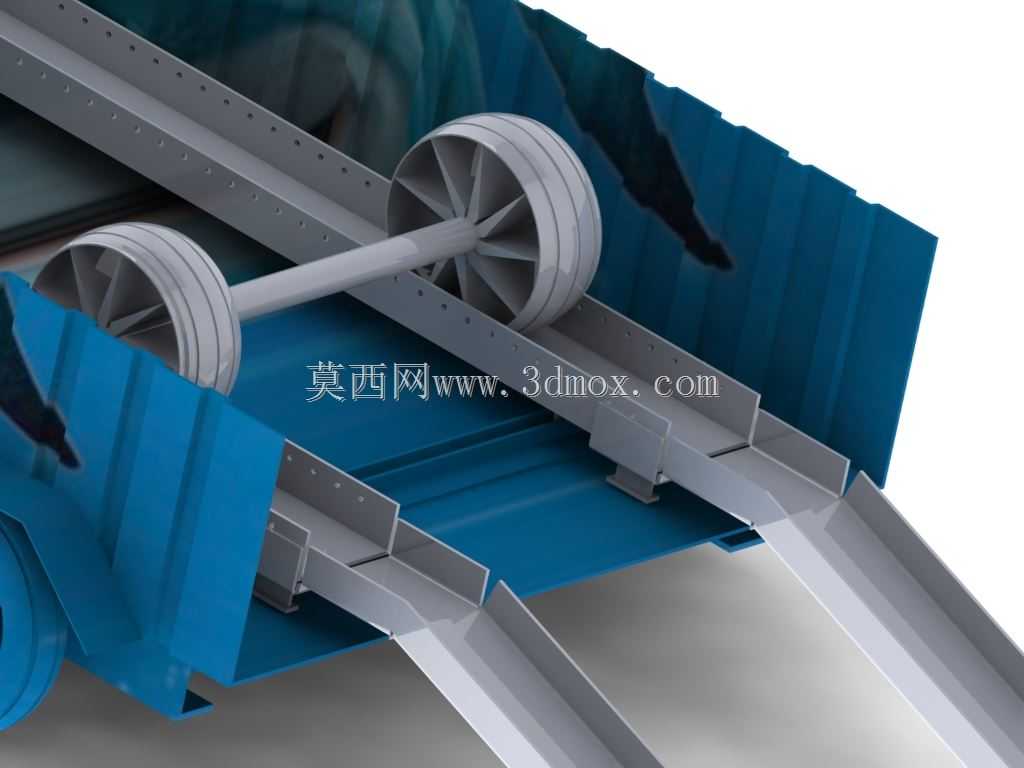

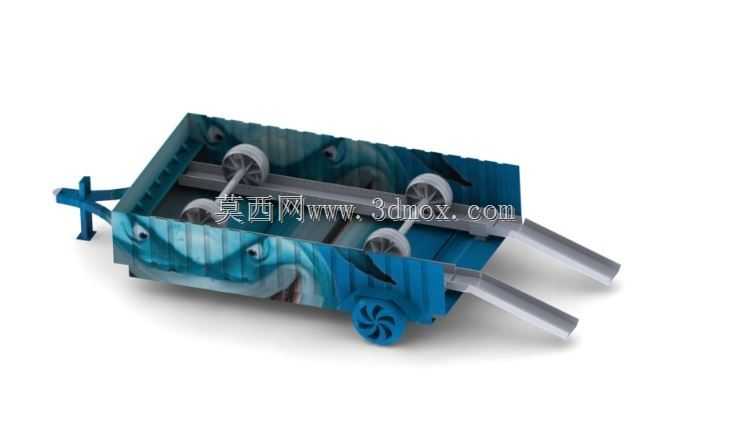

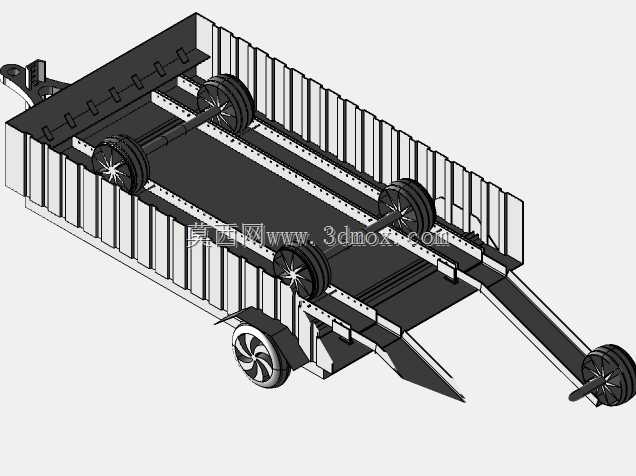

这款栏板式拖运台车主要面向厂区内部物料周转、小型设备转场、户外短途轻型货物转运场景设计，可适配轻型乘用车、小型工程机械的后挂牵引接口，也可搭配厂区内的牵引车、手动牵引杆完成固定路线的物料输送作业，在仓储物流、机械加工车间、小型建材转运点都有明确的使用需求。从结构设计来看，台车采用波纹栏板作为货厢侧围，相比平板式结构能有效防止运输过程中零散货物滑落，栏板采用倾斜外翻的角度设计，既可以在装卸散料时减少物料卡滞在边角的概率，也能在装载超宽货物时提供一定的避让空间，不会像垂直栏板那样直接限制货物的边界尺寸。行走部分采用多轴轮组布局，每根车轴配备双轮结构，相比单轴双轮的普通拖车，能将货台的载荷均匀分散到更多接地轮上，降低单轮接地比压，适配厂区内未硬化的临时路面、碎石路面的通行需求，减少轮组陷滞的概率；牵引连接端采用带支撑支脚的结构，在脱挂状态下支脚落地可以保持台车水平放置，不会出现牵引端下沉、货台倾斜导致货物滑落的问题，支脚高度可微调，能适配不同高度的牵引接口，减少挂接时的对位难度。设计阶段重点考虑了宽度适配性，当前结构预留了车轴与车架的横向调节余量，可根据实际运输的货物宽度、通行通道的限宽尺寸调整轮距与货台有效宽度，调整时仅需松开车轴与车架纵梁的连接紧固件，横向移动车轴到对应位置后重新锁紧即可完成适配，无需额外更换结构件，能覆盖多种尺寸的轻型货物运输需求。车架主体采用矩形管焊接的框架结构，纵梁通长布置承担主要弯曲载荷，横梁等间距分布支撑货台底板，底板采用花纹钢板材质提升表面摩擦力，防止货物在运输过程中出现滑移。安装边界方面，牵引销的高度匹配常规轻型乘用车后牵引钩的标准高度，轮组的回转半径预留了足够的转向间隙，满载状态下最小转弯半径可适配厂区内3米宽的通道转弯需求，栏板高度控制在合理范围，既保证货物围挡效果，也不会遮挡牵引操作人员的观察视线，手动推行时也不会因为栏板过高导致施力不便。
