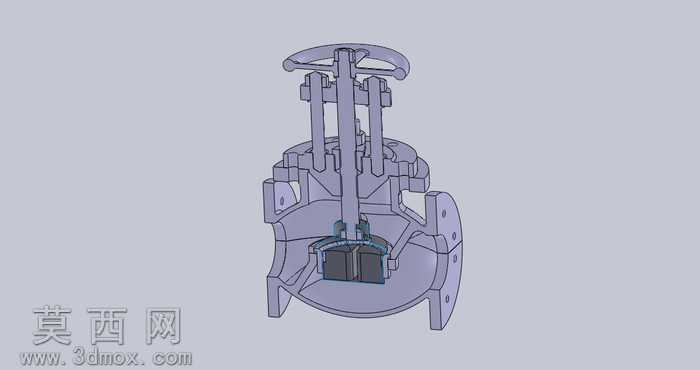

手轮驱动法兰式蒸汽截止阀结构模型

本模型为手轮驱动法兰式蒸汽截止阀的完整三维结构模型，建模过程严格遵循工业阀门的实际设计规范与装配逻辑，完整还原了截止阀从操作端到流道端的全部核心零部件。建模阶段首先依据截止阀的公称通径、公称压力参数确定阀体的基础轮廓，采用曲面建模与实体建模结合的方式构建阀体的三通式流道结构，精准还原两端法兰的螺栓孔分布、密封面凸台结构，同时对阀体内腔的导向筋、密封座安装位做了细节刻画，保证流道过渡区域的曲率符合蒸汽介质的流动特性。操作端的手轮采用轮辐式结构建模，还原了轮缘、轮辐与中心轮毂的连接结构，中心位置设置与阀杆配合的驱动方孔，手轮下方依次构建阀杆螺母、填料压盖、填料函等密封与传动部件，阀杆部分做了梯形传动螺纹、密封段、阀芯连接段的分段建模，清晰展示阀杆的升降传动路径。阀芯部分采用锥面密封结构建模，还原密封面的堆焊层轮廓、与阀杆的连接卡合结构，同时对阀盖与阀体的连接法兰、螺栓紧固位、中腔密封垫片的安装槽做了精细化处理，所有零部件的装配间隙、配合公差均参考实际工业阀门的设计标准设置。材质渲染阶段针对不同部件的实际用材做了区分：阀体、阀盖等承压铸件采用铸钢哑光金属材质，还原铸件表面的细微颗粒质感；手轮采用铸铁烤漆材质，呈现深棕色调的半哑光漆面效果；阀杆、阀芯密封面采用抛光不锈钢材质，体现金属高光质感；密封填料、垫片采用非金属橡胶、石棉材质的哑光漫反射效果；各部件的连接螺栓、螺母采用发黑处理的碳钢材质，通过不同材质的质感差异清晰区分各个功能组件。模型整体采用爆炸视角与装配视角结合的展示方式，既可以呈现完整装配后的阀门外观形态，也可以拆分展示内部的传动、密封、流道结构，清晰呈现蒸汽截止阀通过手轮旋转带动阀杆升降，从而驱动阀芯与阀座密封面贴合或分离，实现蒸汽管路通断控制的工作原理，建模过程中对所有易被忽略的细节如填料压盖的调节螺栓、手轮的固定顶丝、法兰密封水线都做了还原，保证模型的结构完整性与工程参考价值。
