1/4寸外螺纹LOC线不扩散手动控制阀

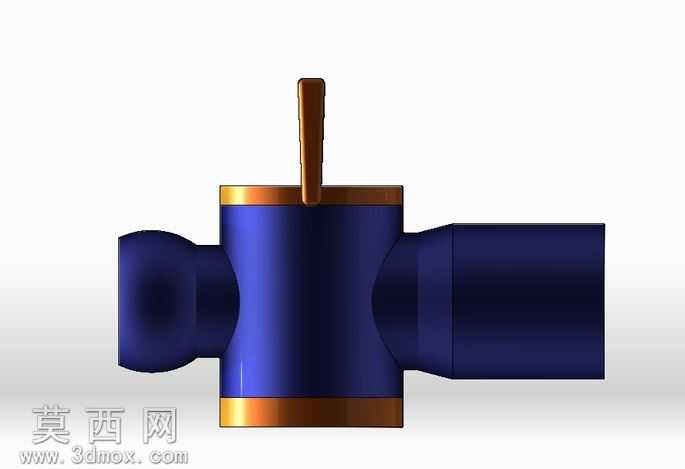

该三维模型采用Autodesk Inventor软件完成全参数化建模，整体建模过程严格遵循机械设计规范，以1:1真实比例还原1/4英寸规格外螺纹LOC线不扩散阀的完整结构。建模阶段首先绘制阀体主体的二维截面草图，通过旋转凸台命令生成三通式阀体基础基体，阀体两端分别设计外螺纹连接端与LOC线快接端，顶部预留阀杆安装的同轴通孔，所有孔位特征均添加同轴度、垂直度几何公差约束，保证装配精度。阀杆部分采用拉伸与旋转组合命令建模，顶部设计扁方结构适配手动扳把的安装定位，扳把通过拉伸切除生成符合人体工学的握持造型，边缘添加圆角过渡避免应力集中。材质与渲染阶段，阀体主体赋予深蓝色哑光金属漆材质，模拟工业阀门常用的环氧树脂涂层质感，阀体两端的连接环带、阀杆外露部分赋予抛光黄铜材质，调整金属材质的反射率与粗糙度参数，还原铜质零件的温润金属光泽，扳把部分赋予深棕色酚醛塑料材质，模拟绝缘手柄的磨砂质感，场景内添加三点式布光，主光源从斜上方投射突出阀体的曲面轮廓，辅光源补光弱化暗部死黑，背景采用浅灰色渐变突出模型主体，最终渲染图清晰展现零件的结构层次与材质差异。结构设计上，该阀为手动控制式截止结构，内部包含阀芯、密封件、压紧螺母等隐藏装配特征，建模时所有配合面均预留标准密封间隙，螺纹特征采用真实牙型建模而非贴图模拟，可直接用于工程图导出与装配干涉检查，整体设计思路围绕管路冷却剂回路的通断控制需求，在保证结构强度的前提下优化流道造型，减少介质流动阻力，不扩散结构设计可避免管路连接时的介质泄漏风险，适配1/4英寸规格的LOC管路快速安装场景。
