双滑轮式起重机吊钩总成结构设计

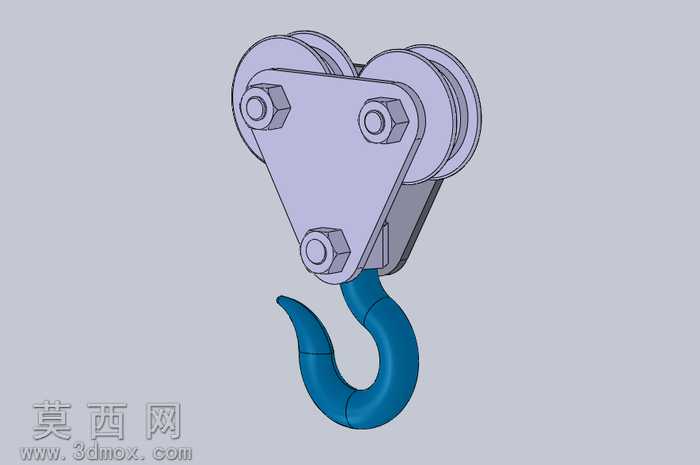

本作品为起重机吊钩总成三维模型，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循起重机械零部件的实际装配逻辑与尺寸规范，完整还原了吊钩总成的真实结构形态。模型整体由上部双滑轮组、三角连接架、紧固件、下部吊钩主体四个核心部分构成，建模阶段首先完成各独立零件的特征构建：滑轮部分按照起重滑轮的标准槽型轮廓绘制草图，通过旋转凸台特征生成带轮槽的滑轮基体，后续添加中心安装孔、端面限位结构等细节特征，确保滑轮与销轴的装配间隙符合实际工程要求；三角连接架采用钣金与实体混合建模方式，先绘制三角形连接板的轮廓草图，拉伸生成架体基体后，在三个角点位置加工出对应销轴的安装通孔，同时添加螺栓连接的贴合面、防松卡槽等细节结构，保证架体与滑轮、吊钩的连接位置定位精准；紧固件部分按照标准六角头螺栓、螺母的尺寸参数建模，还原了螺栓头部的六角轮廓、螺纹段的简化示意结构，装配时严格对齐各连接孔位，还原真实的螺栓穿装、螺母锁紧的装配关系；下部吊钩主体采用扫描特征完成建模，先绘制吊钩的弯曲曲率引导线，再绘制吊钩不同截面的轮廓草图，沿引导线扫描生成吊钩的弯曲钩体，后续添加钩头的防脱结构安装位、上部与连接架铰接的圆柱轴段等细节，钩体的曲率设计充分考虑了起重作业时的受力分布，避免应力集中问题。材质与渲染阶段，为不同零件匹配对应工程材质：滑轮与连接架、紧固件赋予金属钢材质，调整金属粗糙度参数体现加工金属的哑光质感，吊钩部分赋予高强度合金钢的深蓝色涂装材质，还原实际起重吊钩的表面防护涂层效果，渲染时添加柔和的环境光与方向光，清晰展现各零件的轮廓边界与装配层次，同时通过半透明辅助线展示内部销轴的穿装路径，让模型的装配关系一目了然。设计思路上，本模型以实用型中小吨位起重机的吊钩组为原型，采用双滑轮设计适配双绳起升机构，可有效分散起升钢丝绳的受力，提升起升过程的稳定性，三角连接架的结构形式相比直板连接架具备更高的结构强度，可承受更大的偏载载荷，各铰接位置均预留了润滑注油的结构空间，符合实际起重吊具的维护需求，整体模型无多余冗余特征，各零件可独立导出用于工程出图、装配模拟、运动仿真等后续场景，完整展现了起重吊钩总成从零件设计到整体装配的全流程建模逻辑，可作为起重机械设计、吊装工装教学的参考三维模型使用。
