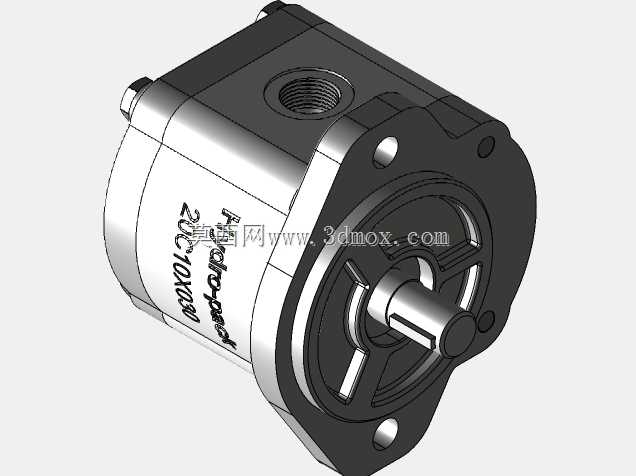

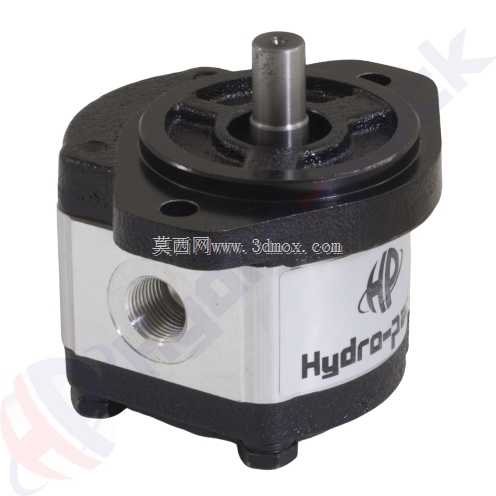

高压齿轮式液压油泵三维结构设计

在工程机械、农业装备、工业液压站这类需要持续提供压力油源的场景里，齿轮泵是应用占比极高的动力元件，这款外啮合齿轮泵的结构设计完全围绕高压工况下的可靠性、安装适配性展开。从实际使用场景来看，这类泵常配套在小型装载机、园林机械、机床液压夹紧系统、小型液压动力单元中，负责将原动机输入的机械能转化为液压油的压力能，为后续油缸、液压马达等执行元件提供稳定的压力油输出。设计过程中首先考虑的是安装边界的适配性，前端采用菱形法兰安装结构，四个安装孔位的分布完全匹配行业通用的安装尺寸，伸出轴采用标准平键连接结构，能直接对接Y系列电机或者内燃机的输出端，不需要额外定制连接法兰或者联轴器转接件，大幅降低设备集成时的改造成本。进出油口采用内螺纹连接形式，布置在泵体上方，既方便布管时的管路走向调整，也能避免侧置油口在紧凑安装空间里出现的管路干涉问题。泵体采用三段式结构，前盖、泵壳、后盖通过定位销精准定位后用螺栓紧固，这种结构的好处是加工时可以分别对三个零件的配合面做高精度磨削，保证齿轮腔的轴向间隙控制在合理范围，既减少高压油的内泄漏提升容积效率，也能避免间隙过小导致齿轮转动时出现卡滞、磨损过快的问题。齿轮部分采用变位齿轮设计，能有效降低齿轮啮合时的困油现象，减少泵运行时的振动和噪音，同时齿顶与泵壳内壁的间隙经过反复校核，在保证齿轮能顺畅转动的前提下尽可能缩小间隙，减少高压油从齿顶间隙的泄漏量。轴端密封采用耐压型骨架油封，能承受系统持续的高压冲击，避免泵运行时出现轴端漏油的问题，泵体内部还设计了专门的泄油通道，能将泄漏到轴承腔的液压油引导回低压吸油侧，既保证轴承腔的压力不会过高损坏油封，也能对两端的支撑轴承实现持续润滑，延长轴承的使用寿命。从外形尺寸来看，这款泵的整体轴向长度、径向直径都控制在紧凑范围内，适合安装在空间局促的小型设备上，比如小型挖掘机的先导油源、电动叉车的起升动力单元、剪叉式升降机的液压站都能适配。建模过程中对所有配合面的公差、安装孔的位置度都做了对应标注，结构上没有出现无法加工的倒扣或者薄壁结构，所有圆角、倒角都符合机加工工艺要求，不管是用来做液压系统的选型匹配校核，还是做设备的整机装配干涉检查，都能直接调用，不需要再做额外的结构修正。
