家用物理诱捕式灭蚊装置结构设计

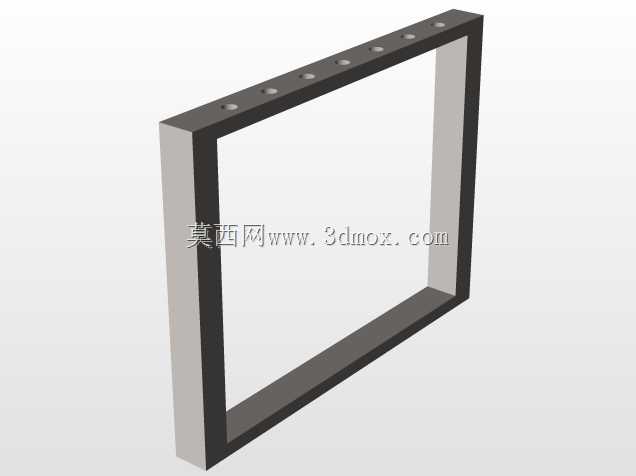

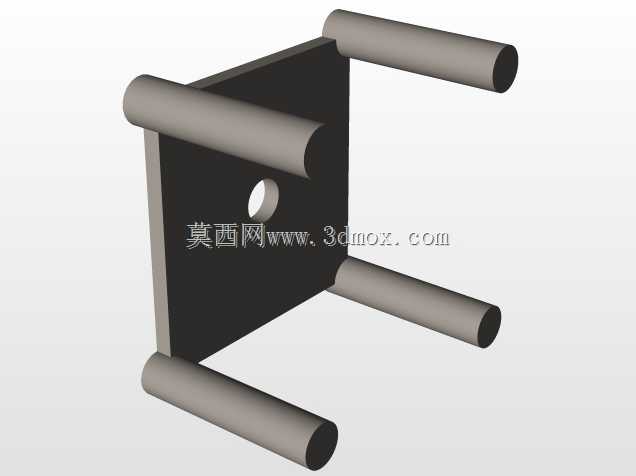

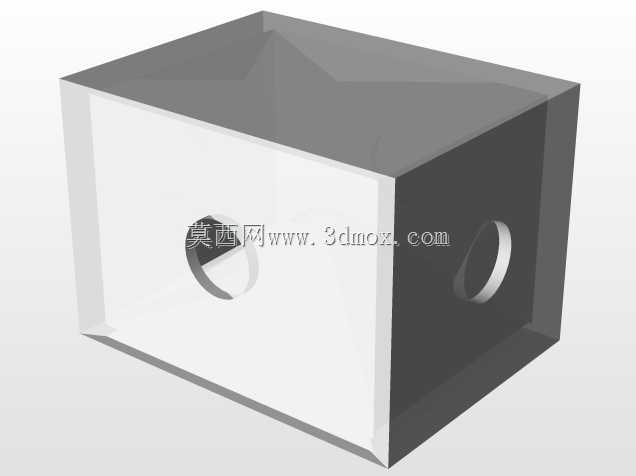

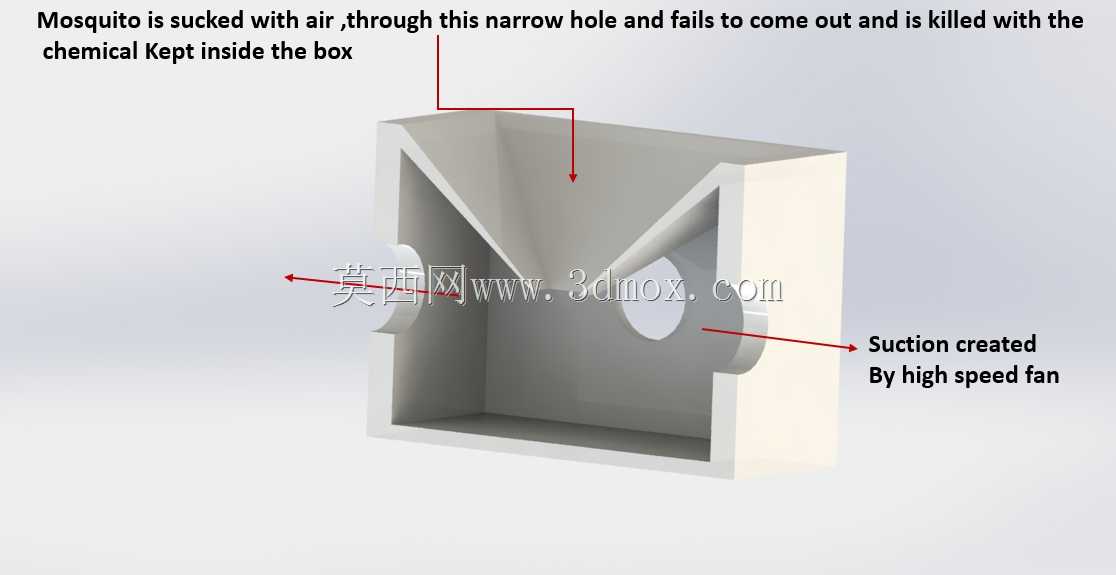

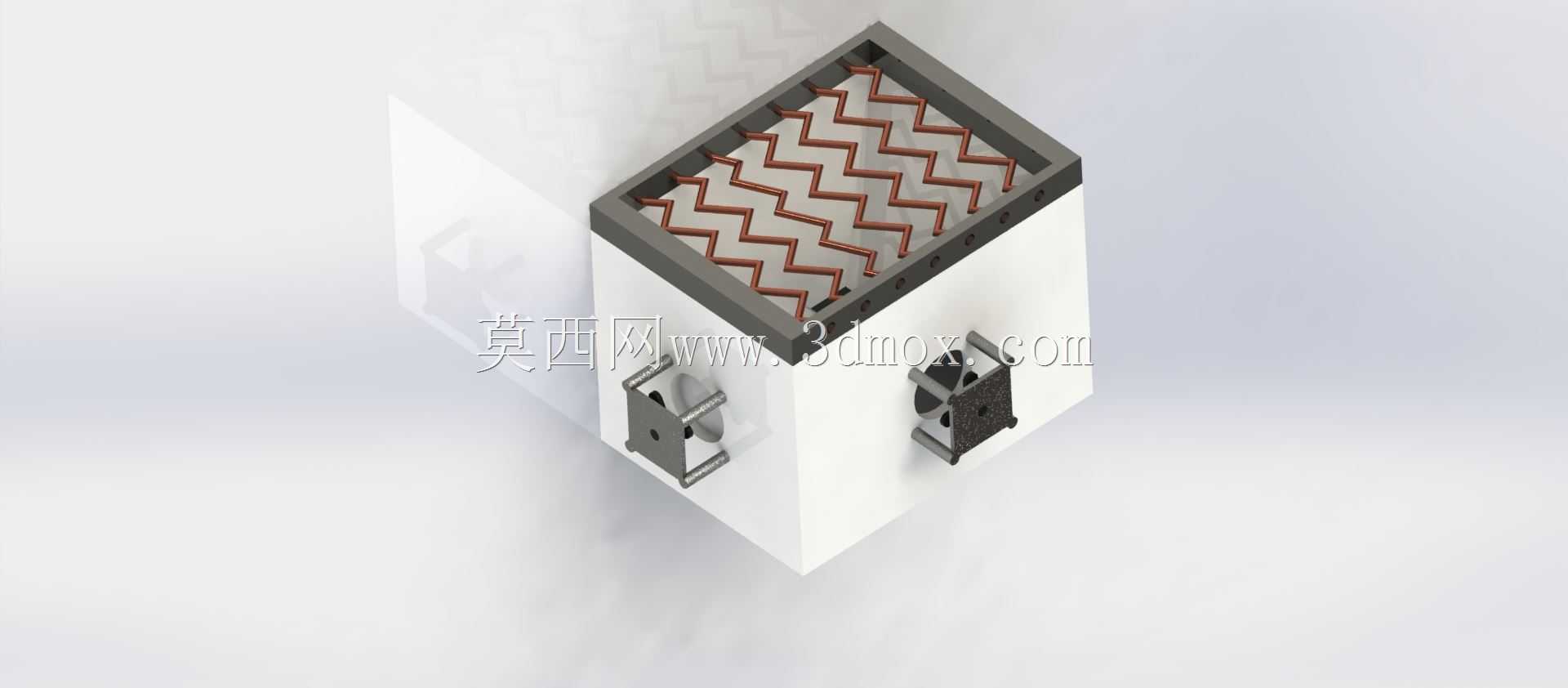

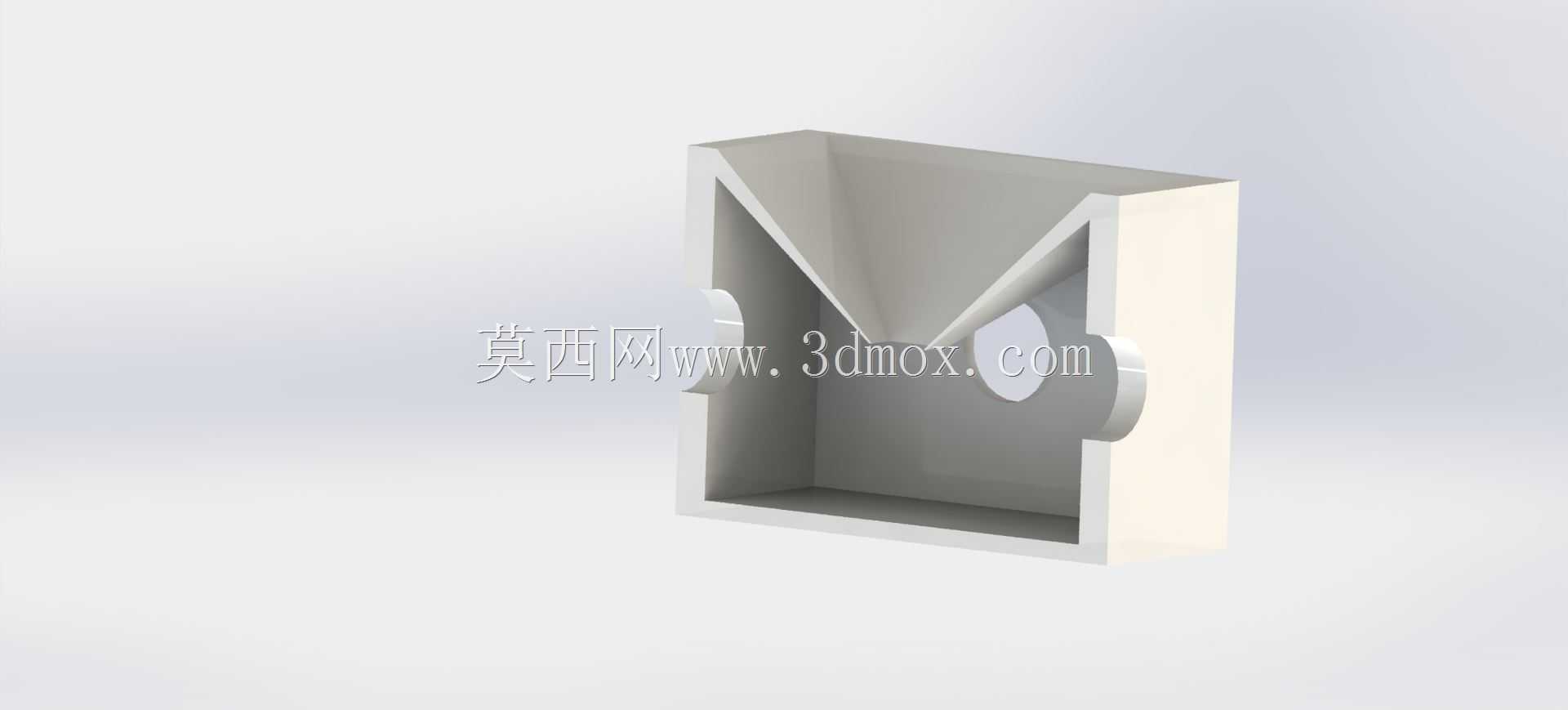

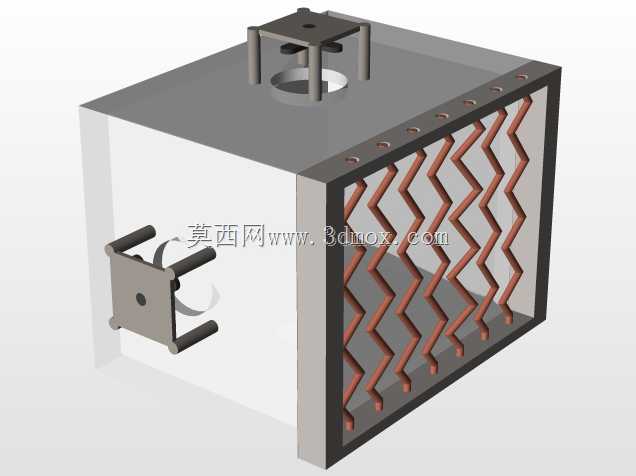

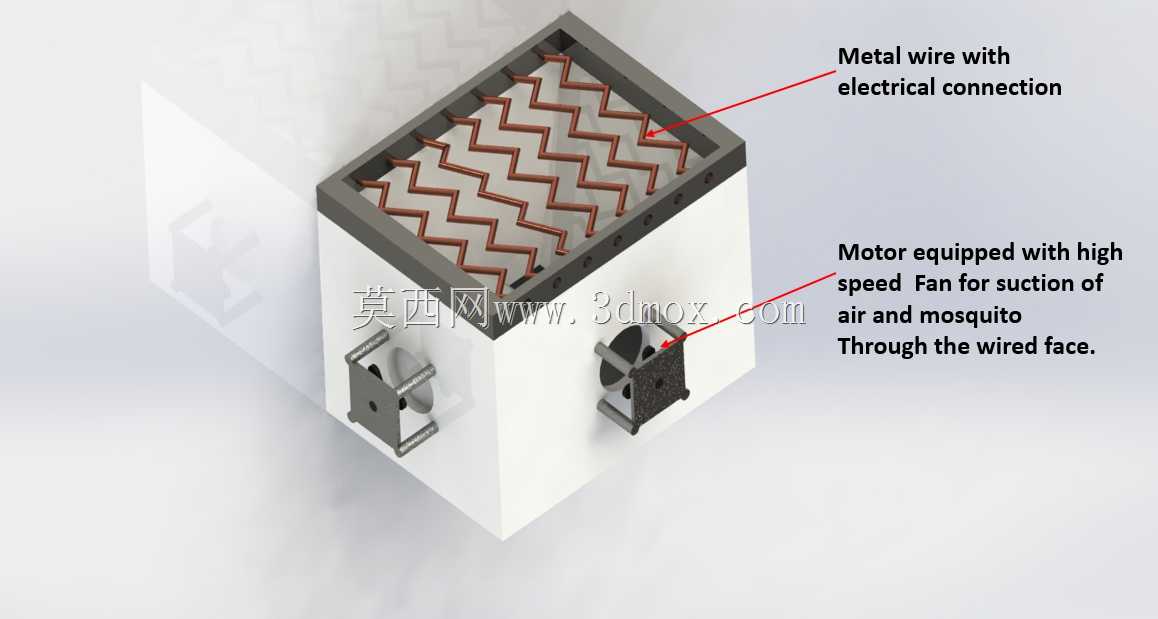

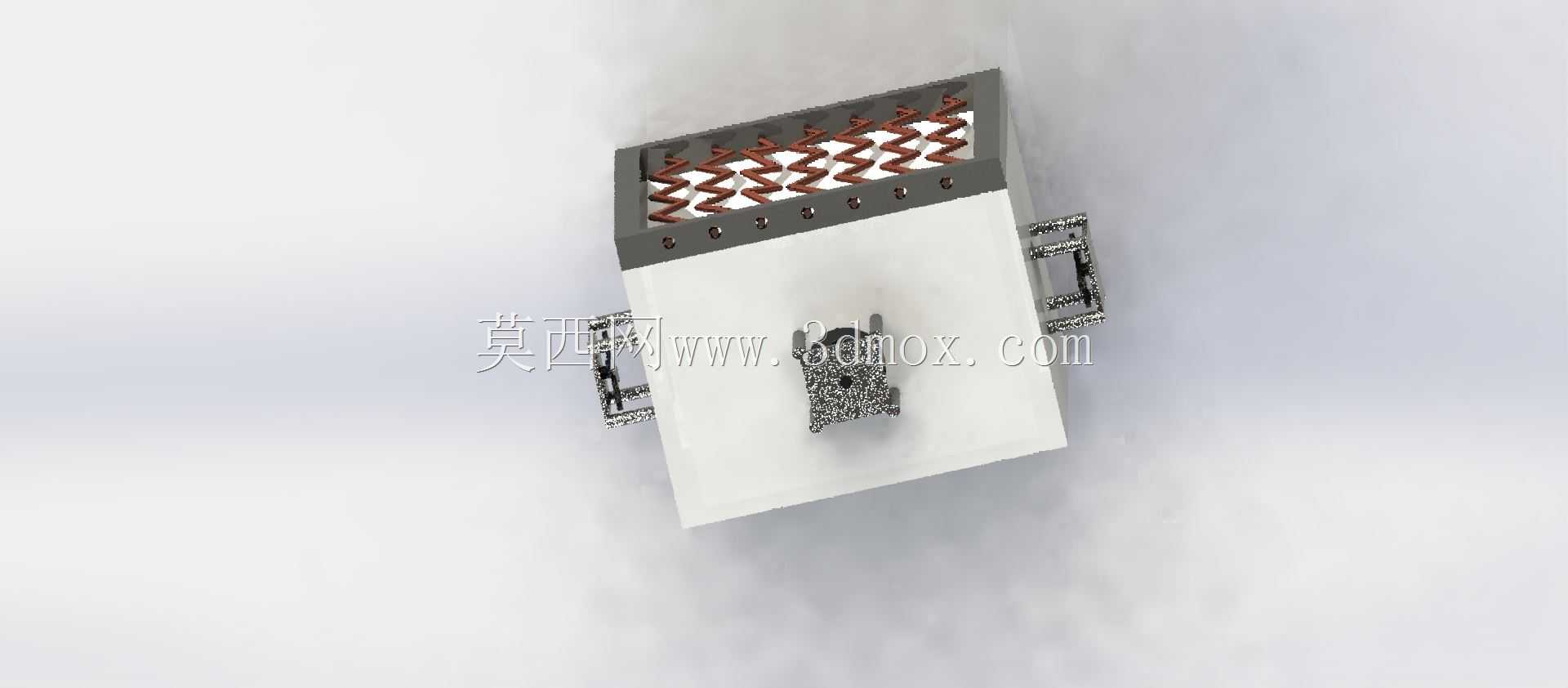

这款物理式蚊虫诱捕装置，主要面向家庭卧室、小型办公场所、临街商铺这类对化学灭蚊药剂敏感的使用场景，替代传统蚊香、电蚊液等存在药剂挥发风险的灭蚊产品，适配有婴幼儿、孕妇、呼吸道敏感人群的室内环境使用。从结构设计逻辑来看，装置整体采用立方形盒体布局，外壳采用哑光白色硬质注塑壳体，顶部设置带锯齿状格栅的进风区域，格栅的锯齿形弯折结构并非装饰设计，而是经过流道模拟验证的导流结构，能够在顶部进风面形成均匀的负压覆盖区，避免进风死角导致蚊虫逃逸。装置下部对称布置两组高速风机安装位，单组风机采用轴流高速扇结构，四台风机同步运行时，可在盒体内部形成稳定的向内负压流场，当蚊虫被顶部的诱引光源吸引至装置上方进风区域时，会被高速气流直接吸入盒体内部的狭窄储虫通道。通道采用渐缩式截面设计，气流进入通道后流速快速提升，蚊虫进入后无法逆气流方向爬出，配合通道内部放置的防蚊化学介质，可实现捕获蚊虫的快速灭活，避免蚊虫在装置内部存活后再次逃出。顶部的诱引光源采用暖彩色光波段设计，光源安装位置位于进风格栅下方的中心区域，光线通过锯齿格栅的缝隙向外均匀扩散，不会产生直射人眼的强光，避免夜间使用时影响人员休息，同时该波段光线对蚊虫的趋光性诱导效率远高于普通白光光源。从安装边界来看，装置整体外形为规整立方体，底部设置两组壁挂式安装卡扣，既可以直接放置在桌面、台面等平面位置使用，也可以通过卡扣固定在墙面、柜体侧壁等垂直面上，安装时仅需预留顶部10厘米以上的进风空间，侧面预留5厘米的通风间隙即可，不需要额外的管线连接，仅需通过常规低压供电接口供电即可运行，适配普通家用USB供电场景。结构设计上充分考虑了日常维护需求，顶部格栅采用可拆卸卡扣结构，用户可定期拆下格栅清理进风面附着的灰尘与蚊虫残骸，内部储虫通道为抽拉式结构，清理时不需要拆开整机外壳，仅需抽出储虫仓即可倾倒内部捕获的蚊虫残骸，日常维护操作门槛极低。风机安装位设置了减震胶垫结构，能够降低风机高速运行时产生的振动与噪音，夜间运行时的噪音控制在不影响睡眠的区间内，不会对室内声环境造成额外干扰。
