内燃机用多拐曲轴结构三维建模

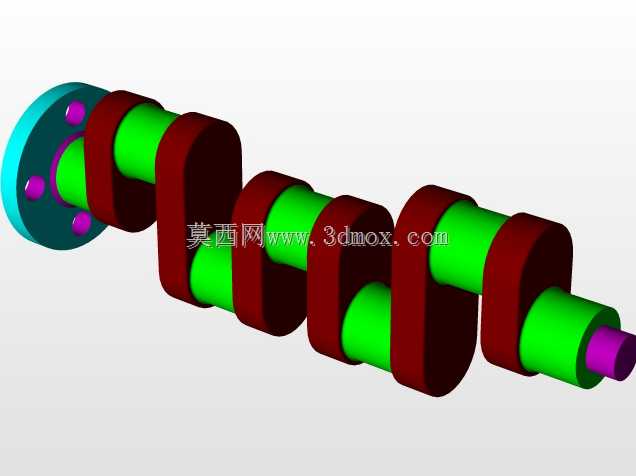

在往复式内燃机的动力传递链路里，曲轴是承接活塞往复运动、向外输出旋转扭矩的核心承载部件，这套建模还原的是直列四缸机型配套的四拐整体式曲轴结构，建模过程中完全参照量产机型的实际装配边界做了尺寸约束，可直接用于动力总成的装配干涉校验、运动仿真验证环节。从实际应用场景来看，这类曲轴普遍搭载在小排量乘用车汽油机、中小型非道路柴油机上，工作过程中需要持续承受活塞连杆组传递来的周期性爆发压力，同时还要平衡高速旋转产生的往复惯性力，因此建模时对各轴颈的同轴度、曲柄臂的配重平衡块轮廓都做了精准还原，没有做简化处理。设计思路上，整体采用全支撑结构布局，每个曲柄销两侧都设置有主轴颈，对应直列四缸的点火间隔做了曲柄销的相位角布置，相邻曲柄销错开180度，能够保证做功行程的均匀交替，同时平衡一阶、二阶往复惯性力，降低整机运行时的振动水平。外形尺寸方面，建模时严格控制了各轴颈的直径公差带、轴向定位尺寸，前端的法兰结构预留了正时齿轮、皮带轮的安装止口与螺栓孔位，后端的凸缘结构匹配飞轮总成的安装定位边界，主轴颈的宽度尺寸对应主轴承盖、轴瓦的装配间隙做了预留，曲柄臂的过渡圆角位置完全按照实际加工的圆角半径建模，避免应力集中带来的强度失效风险。功能特性上，各连杆轴颈的表面做了高精度的圆柱面约束，对应连杆轴瓦的配合面，润滑油道的走向在模型内部做了贯通设计，能够模拟实际工作时机油从主油道输送到连杆轴颈、润滑轴瓦的通路，配重块的轮廓完全按照动平衡校准后的实际形状建模，可直接用于后续的有限元强度分析、模态仿真计算。在装配适配性上，模型的轴向定位台阶尺寸、各轴颈的中心高都与量产机型的缸体主轴承座孔位完全匹配，不会出现装配时的干涉问题，前端的密封轴颈位置预留了油封的安装空间，后端的油封配合面也做了对应尺寸的还原，能够满足整机三维总装时的装配校验需求，对于刚接触动力总成设计的工程师来说，这套模型可以直观理解曲轴的相位布置、平衡设计逻辑，也能作为同类型曲轴改型设计的基础参考模板，调整曲柄半径、轴颈直径即可快速适配不同排量、不同缸数的机型开发需求。
