家用吸入式物理灭蚊装置结构设计

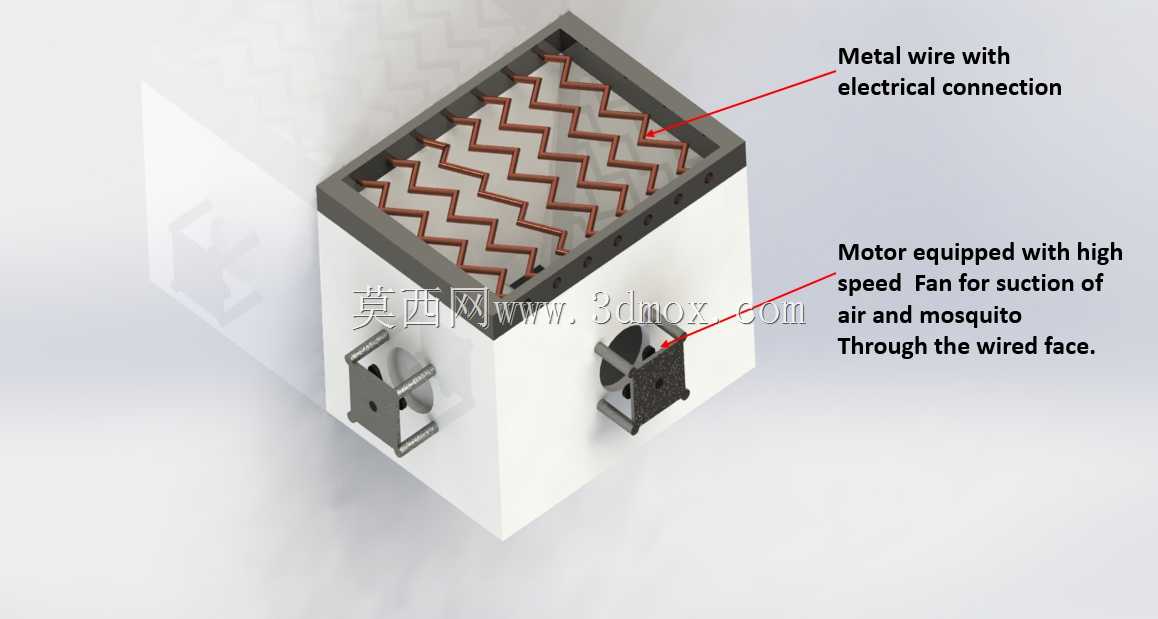

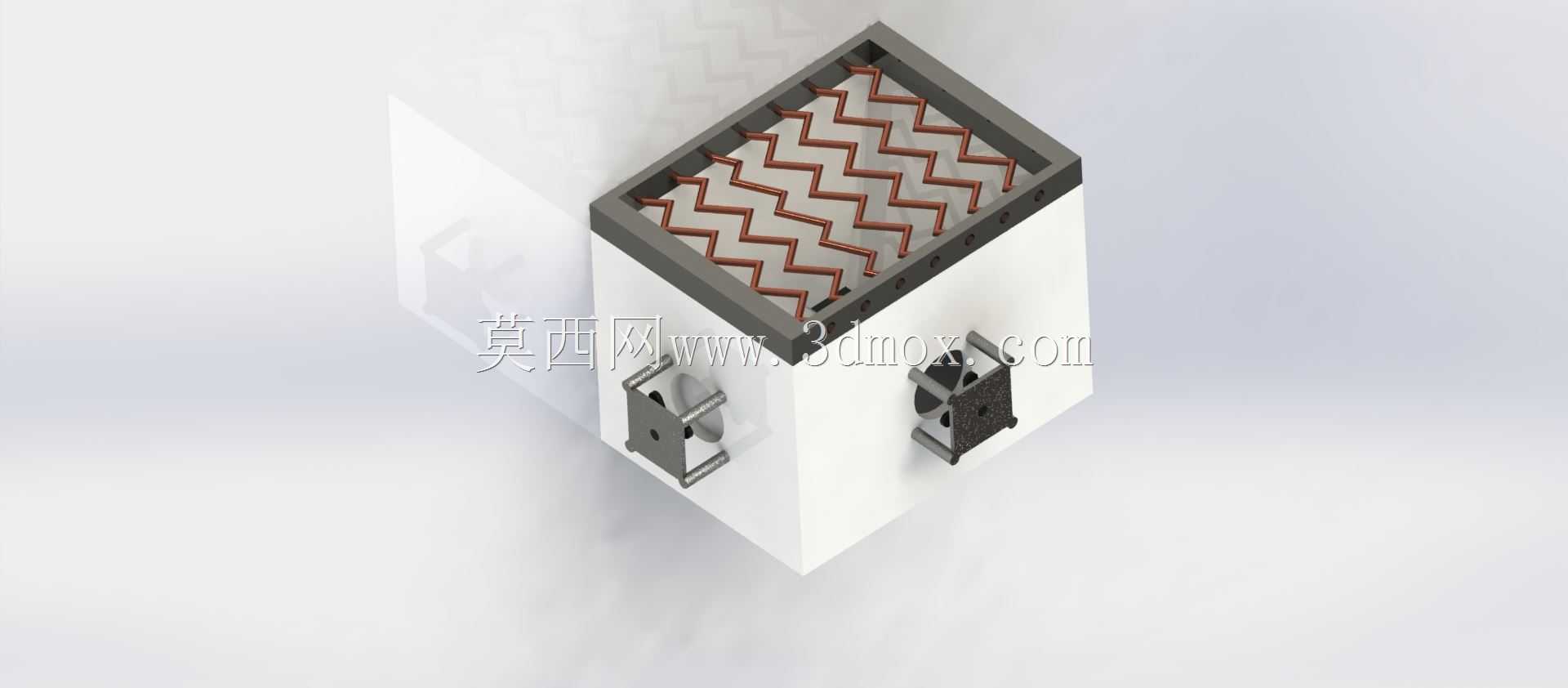

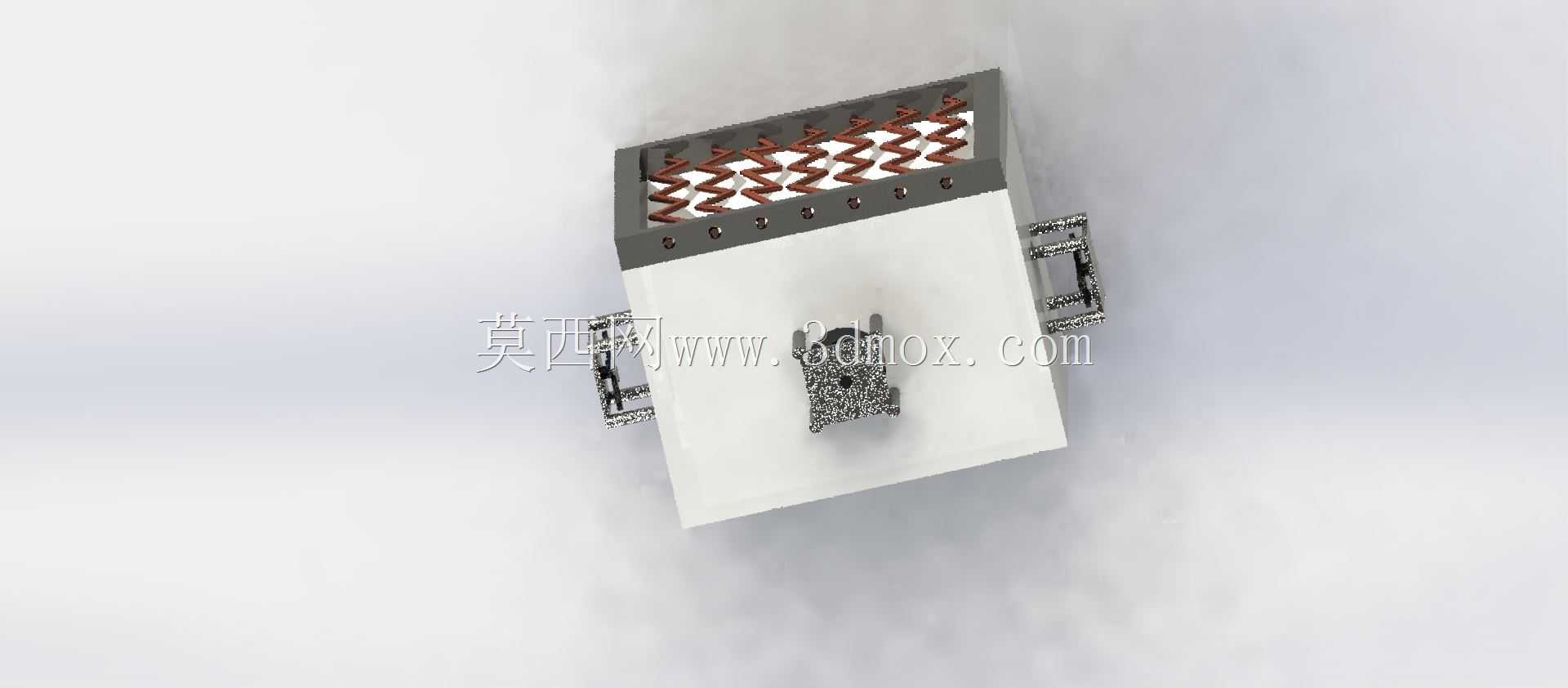

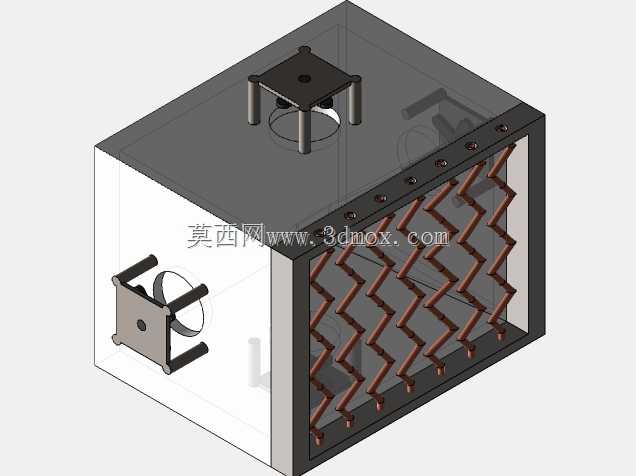

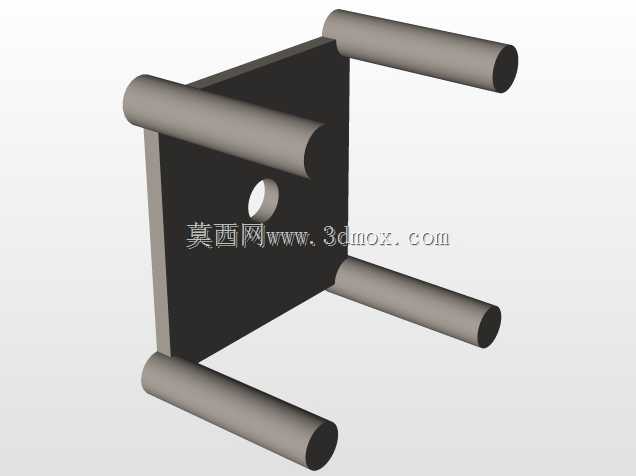

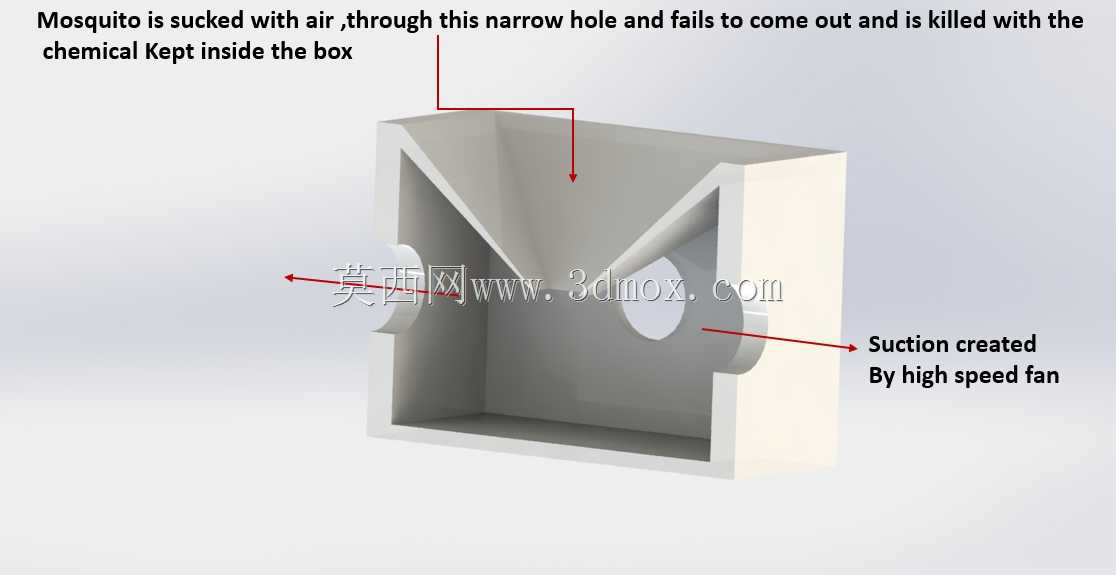

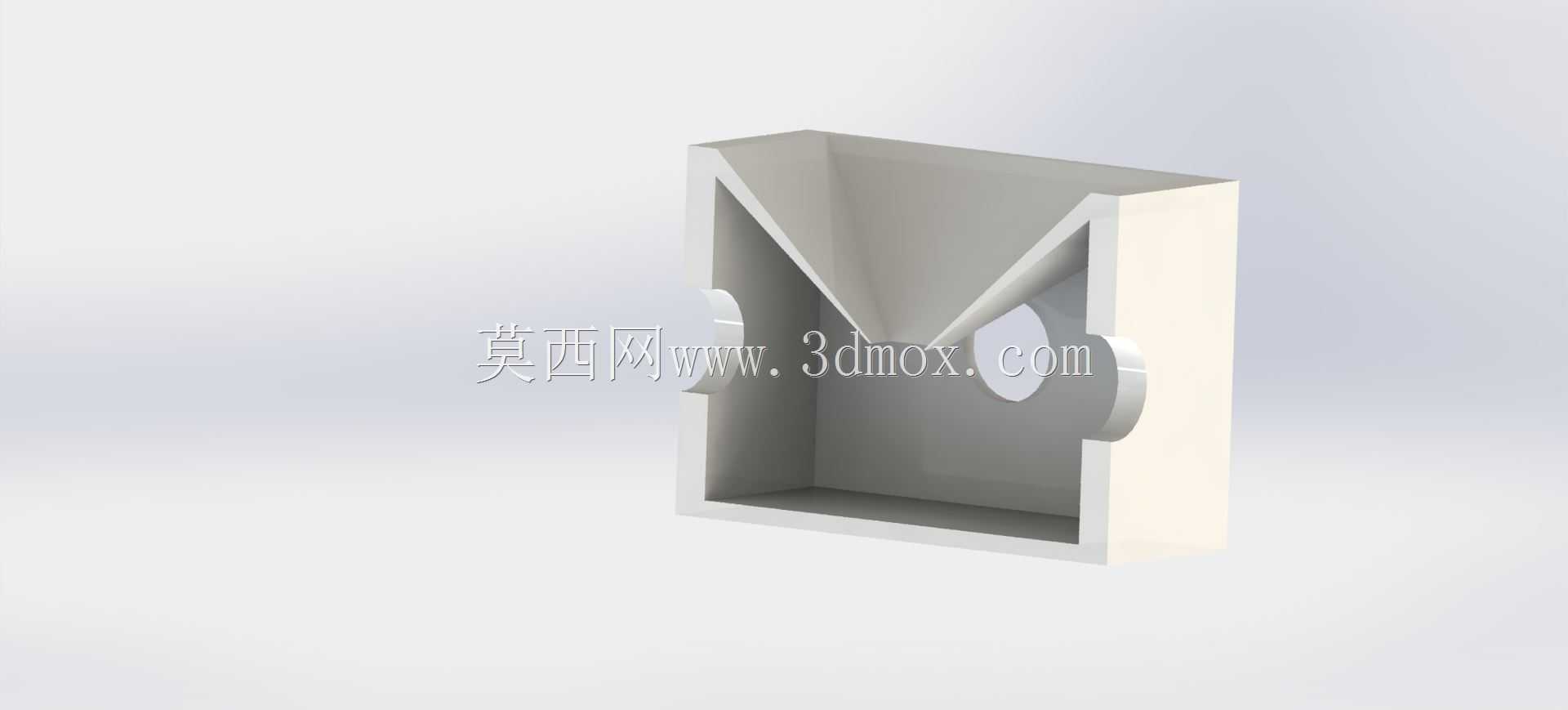

这款吸入式捕蚊装置的结构设计，核心围绕物理灭蚊的实际使用逻辑展开，首先从应用场景来看，该设备主要适配家庭卧室、客厅、小型办公区域这类需要安静无化学污染的灭蚊场景，区别于传统电蚊拍、化学蚊香的使用痛点，不需要人工操作介入，也不会释放挥发性化学成分，适配有老人、孩童、呼吸道敏感人群的使用环境。从功能实现逻辑上，设备上部设置波浪形格栅进风面，格栅间隙经过尺寸校核，既保证进风通流面积足够，又能避免大体积杂物被吸入风道，同时格栅的波浪形排布可以在相同投影面积下提升进风覆盖范围，减少进风死角。设备内部配置四台高速轴流风扇，风扇采用对称式排布在风道上部，运行时形成稳定的向下负压气流，进风口周边的空气会携带靠近的蚊虫被快速吸入风道，风道中段设计为窄径收缩结构，气流进入窄道后流速提升，被吸入的蚊虫无法逆流挣脱，最终进入下部的储蚊腔室，储蚊腔内部做防逃逸倒刺结构，配合气流减速后的沉降效果，蚊虫被困后会在密闭腔室内自然脱水失活，不需要额外的电击杀结构，运行时没有电火花爆裂的噪音，使用安全性更高。在诱蚊结构的设计上，设备正面预留了诱蚊光源的安装位，光源采用暖光波段，匹配蚊虫的趋光特性，光源安装位置略低于进风面下沿，保证被光源吸引的蚊虫刚好处于负压吸风的有效覆盖半径内，不会出现光源引蚊但不在吸风范围的无效设计。从安装与尺寸边界来看，设备整体采用立式方箱结构，外壳为直壁式设计，底部设置两个对称的壁挂安装卡扣，既可以直接放置在桌面、台面使用，也可以通过卡扣固定在墙面、柜体侧面，安装孔位按照常规家用墙面挂件的间距设计，适配普通自攻螺丝的安装尺寸，设备整体外轮廓尺寸控制在小型家电范畴，放置时不会占用过多桌面空间，壁挂安装时突出墙面的距离经过校核，不会影响周边人员走动。风道内部的风扇安装位做了减震胶垫的预留槽位，可以降低风扇运行时的震动传递，减少运行噪音，设备的进风格栅采用可拆卸式卡扣连接，不需要额外工具即可拆下清理格栅表面附着的浮尘，下部储蚊腔同样采用抽拉式结构，清理储蚊腔内的蚊虫残体时不需要拆解整机，日常维护的操作门槛很低。在结构强度设计上，外壳采用薄壁塑料件的加强筋排布，侧壁内部设置纵横交错的加强筋，在控制整体重量的前提下保证壳体的抗形变能力，即使日常使用中发生轻微磕碰也不会出现壳体开裂、风道错位的问题，风扇的供电线路在壳体内部做了隐藏式走线槽设计，线路不会暴露在风道内，避免长期气流吹动导致线路磨损，也不会干扰风道内的气流走向。
