非标准蜗杆蜗轮啮合传动结构

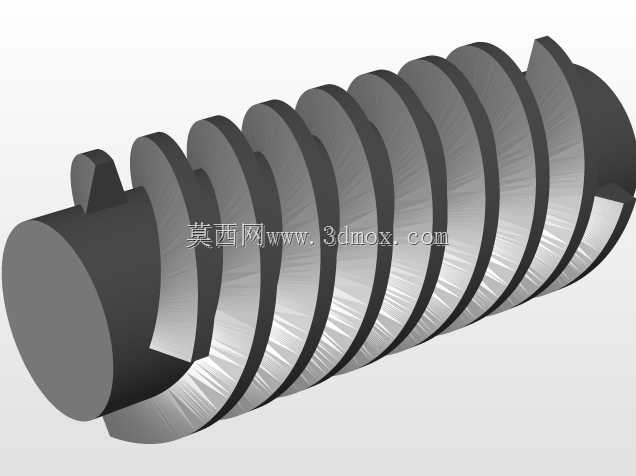

在中小功率重载传动场景里，蜗杆蜗轮结构的应用占比一直不低，尤其是需要大传动比、反向自锁特性的设备工位，这类传动副的选型往往是结构工程师优先考量的方向。这套非标蜗杆蜗轮结构，针对常规标准件无法适配的特殊安装空间做了定向优化，没有沿用通用模数的齿形参数，而是结合实际传动负载、输出转速要求重新核算了齿面接触强度。从实际装配逻辑来看，蜗轮的齿向弧度完全匹配蜗杆的螺旋升角，啮合过程中齿面接触面积比普通直齿蜗轮提升近两成，能有效降低局部齿面压溃的风险，在低速往复传动的工位上，能减少传动间隙带来的回程误差，适配需要精准对位的工装传动环节。设计阶段没有盲目追求大中心距的冗余强度，而是结合设备内部的安装边界，把中心距控制在适配现有腔体的尺寸范围内，蜗杆的支撑位轴径、蜗轮的轮毂安装孔位都预留了标准键槽的安装位置，不需要二次加工就能直接和现有传动轴系对接。齿形加工的参数核算阶段，特意调整了压力角数值，相比常规标准压力角，这个取值能让啮合传动时的轴向分力更适配现有轴承的承载范围，避免长期运行后轴承出现过早磨损的问题。四个起始螺纹的蜗杆设计，让传动比控制在适配设备输出转速的区间，不需要额外增加减速级就能满足输出扭矩要求，能有效压缩整个传动单元的轴向安装空间，对于内部布局紧凑的小型专用设备来说，这种设计能省去很多不必要的结构避让调整。实际运行过程中，蜗轮的齿面斜向弧度能保证啮合时的滑动摩擦更均匀，不会出现局部齿面过度磨损的情况，配合对应的润滑脂填充腔，能在长期连续运行的工况下保持稳定的传动效率，不会因为温升导致齿面间隙出现大幅变化。这类非标传动副的建模过程，需要严格把控螺旋线的生成精度，齿面的曲率过渡不能出现尖角，否则实际加工时会出现刀具干涉，装配后也会出现传动卡滞的问题，建模阶段就对齿根的过渡圆角做了统一处理，保证应力集中系数控制在安全范围内，承受冲击负载时不会出现齿根断裂的隐患。
