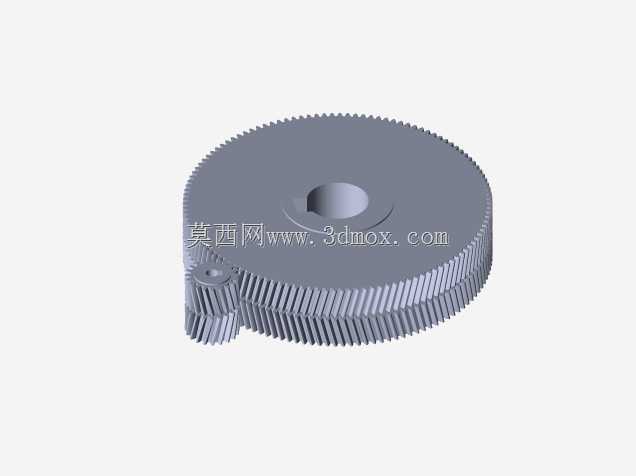

122齿与20齿啮合斜齿轮传动结构

这套斜齿轮啮合结构，核心为122齿大轮与20齿小轮配对，在中小功率减速传动场景里适配性极强，常见于轻工输送设备的动力输出端、小型机床进给机构、包装线的分度传动单元这类对传动平稳性有要求的工位。斜齿轮相比直齿轮，啮合过程是逐步进入、逐步脱开的，不会出现直齿轮传动时的整齿冲击，运行时的噪音、振动表现都更优，适合转速不超过1500rpm的中低速连续传动工况。

设计这套配对齿轮时，首先要保证两轴的中心距公差控制在IT7级以内，避免中心距偏差过大导致齿侧间隙超标，要么出现传动回差影响定位精度，要么轮齿啮合过紧加剧磨损。齿向的螺旋角取值要兼顾轴向力与重合度，这套配对副的螺旋角选在常规8°-15°区间，既保证重合度大于2实现多齿同时啮合，提升承载能力，又不会让轴向力过大，给两端轴承选型增加额外负担。齿宽的设计上，大轮齿宽比小轮略窄2-3mm，抵消装配时的轴向窜动误差，保证全齿宽都能参与啮合，避免出现轮齿端部偏载的情况。

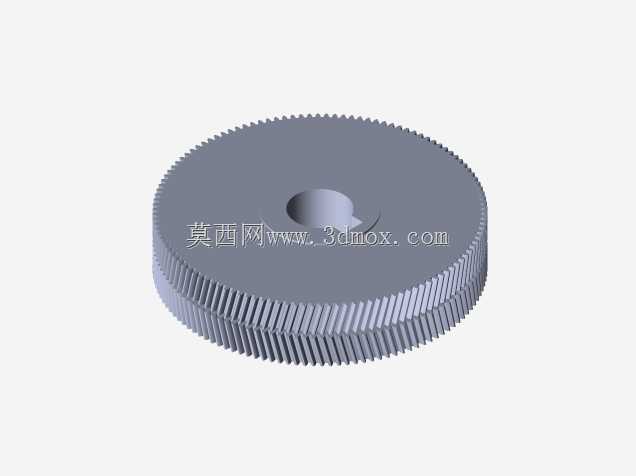

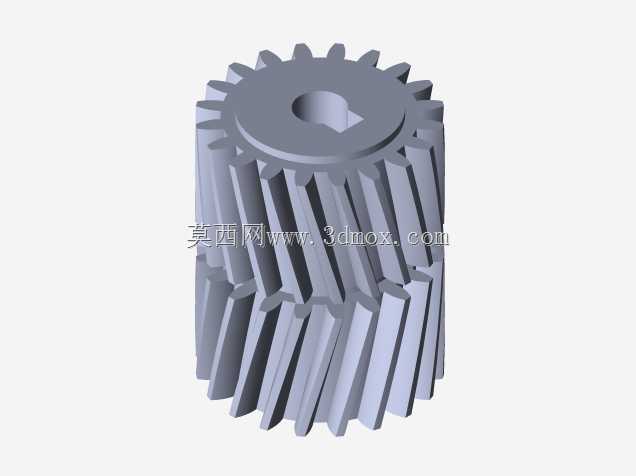

从安装边界来看，小轮多作为主动轮与电机输出轴通过平键连接，轴孔直径要匹配常规Y系列小型电机的输出轴径，轴肩定位高度要低于齿根圆直径，避免装配时与轮辐发生干涉。大轮作为从动轮，轮毂长度要满足与从动轴的配合长度要求，一般取轴径的1.2-1.5倍，保证扭矩传递的稳定性，轮辐上的减重孔均匀分布，做了圆角过渡避免应力集中，适合批量铸造成型后再做齿面精加工。

实际应用中，这套传动副的传动比为6.1，能将电机输出的高转速低扭矩转化为低转速大扭矩，匹配执行端的负载需求。齿面的粗糙度要求控制在Ra1.6以内，降低啮合时的摩擦损耗，润滑方式采用脂润滑即可，适合封闭式齿轮箱的安装场景，日常维护只需定期补充润滑脂，不需要复杂的油路循环系统。建模时严格按照渐开线齿廓生成逻辑，齿根过渡圆角做了优化，避免应力集中导致的断齿风险，装配时两轴的平行度公差要控制在0.02mm/100mm以内，防止出现偏载导致的齿面早期点蚀。
