可调节悬臂式安格尔弹簧台灯结构设计

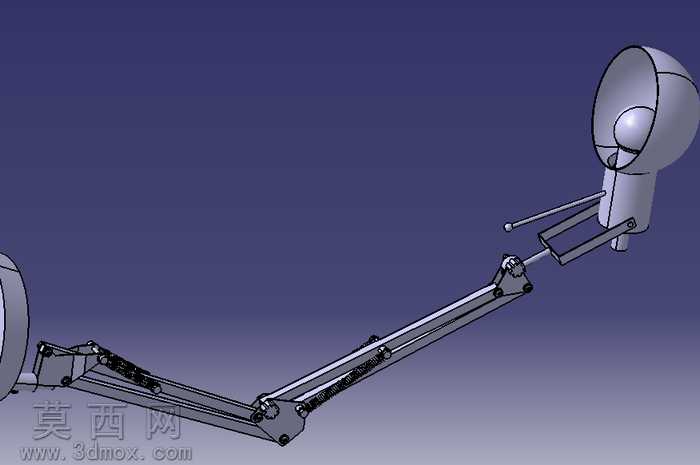

本款台灯采用三维建模软件完成全参数化结构设计，整体围绕经典悬臂平衡台灯的机械逻辑搭建，建模过程中对每一处铰接结构、弹簧限位结构都做了精准的尺寸约束，确保各活动部件的运动干涉检查全部通过，还原了经典安格尔台灯的机械调节特性。模型渲染阶段采用哑光金属材质模拟灯臂的金属构件，搭配半哑光的灯头反光罩材质，在深蓝色渐变背景下呈现出清晰的结构轮廓，各铰接点的转轴、固定螺丝都做了细节建模，没有省略关键的机械连接结构。整体结构分为底座连接端、多段折叠悬臂、弹簧平衡组件、灯头调节机构四个核心部分，其中空心结构的灯臂既减轻了整体构件重量，又为内部走线预留了充足空间，坚实的底座连接结构保证了灯臂大角度伸展时的整体稳定性，不会出现倾覆问题。设计思路上围绕桌面照明的多场景调节需求，通过多组弹簧的拉力平衡悬臂的自重，实现灯头在任意伸展角度、任意高度位置都能稳定悬停，无需额外的锁紧结构即可完成照明角度的快速调整，灯头部分采用碗状反光罩结构，能够将光线聚拢投射到桌面工作区域，同时灯头与悬臂末端采用铰接连接，可独立调整照射俯仰角度，适配不同的桌面照明范围需求。建模过程中对弹簧组件做了运动仿真匹配，确保悬臂折叠、伸展过程中弹簧的拉伸长度变化符合力学平衡逻辑，各段悬臂之间的铰接转轴都设置了合理的转动间隙，还原真实产品的装配公差，既保证转动顺畅又不会出现结构松垮的问题，灯头内部的灯泡占位模型也做了简化建模，完整呈现产品的整体装配关系，所有结构部件都可拆分用于后续的工程出图或3D打印验证。
