流线型手持饮用塑料水瓶外观结构设计

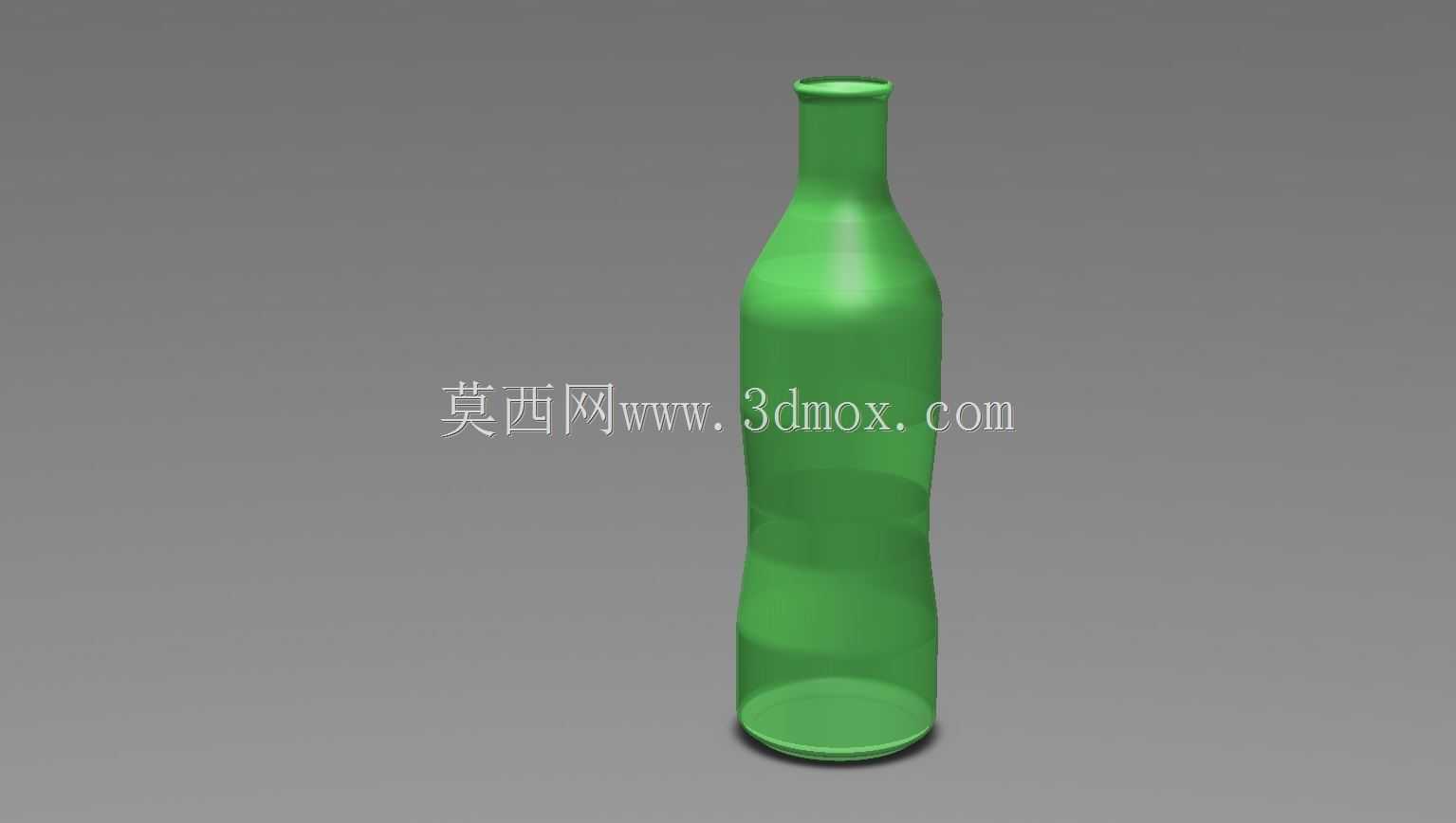

日常快消品的包装结构设计中，手持饮用瓶的曲面造型直接关联用户握持体验、灌装生产线适配性以及仓储堆叠效率，本次呈现的瓶体结构围绕瓶装饮用水的实际使用场景完成全曲面建模。从设计逻辑来看，瓶身中段采用内收的微弧曲面，并非单纯追求外观流畅度，而是匹配成年人手掌自然握持时的虎口弧度，单手持瓶时指腹可贴合曲面凹陷区域，即便瓶身外壁凝结冷凝水也能减少打滑概率，适配户外出行、办公场景下单手开瓶饮用的操作需求。瓶底采用内凹式圆弧过渡结构，区别于平底结构的设计，一方面可在灌装线输送过程中抵消瓶体与传送带的硬接触冲击，降低PET材质瓶身在高速输送时的底部开裂风险，另一方面内凹结构可提升瓶体竖直放置时的稳定性，即便放置在存在轻微倾斜的桌面也不易倾倒。瓶口位置采用标准的外螺纹结构，匹配通用瓶装水的密封瓶盖尺寸，无需额外开模定制密封件，可直接适配现有饮用水灌装线的旋盖工位，降低量产时的产线改造成本。瓶肩位置做了平缓的弧度过渡，没有采用直角转折结构，可减少灌装后液体在瓶肩位置的残留空隙，同时在堆叠仓储时，上层瓶底可与下层瓶肩曲面形成嵌合定位，提升码垛后的整体稳定性，减少运输过程中的垛体坍塌风险。从建模的曲面连续性来看，整个瓶身从瓶口到瓶底的曲面均保持G2连续，没有出现曲面折棱，一方面可降低吹塑成型时的应力集中问题，避免瓶身在受压时出现局部凹陷变形，另一方面光滑的曲面也便于后续瓶身标签的贴合，减少标签张贴时的气泡、翘边问题。瓶身整体的径向尺寸控制在常规手持握持的舒适区间，轴向高度适配常规自动售货机的货道尺寸，可直接投入现有零售终端渠道使用，无需调整售货机的货道参数。在结构强度设计上，瓶身曲面的微弧变化可等效为加强筋结构，在不增加瓶身壁厚的前提下提升瓶体的抗挤压能力，减少运输过程中因堆压产生的瓶身变形问题，同时控制瓶体的整体重量，符合快消品包装轻量化的设计趋势。
