螺旋钻刀片加工用垫圈式工装组件

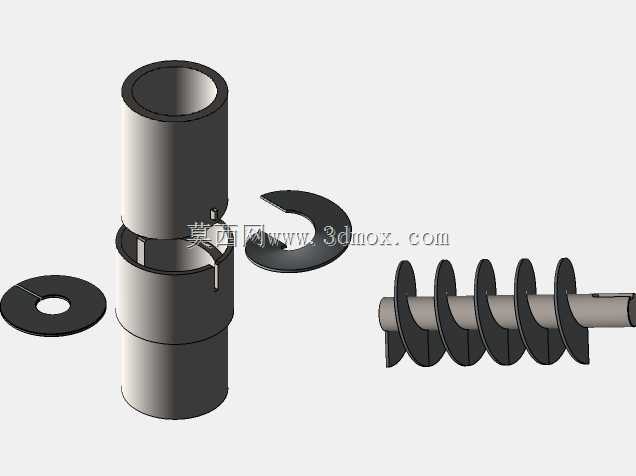

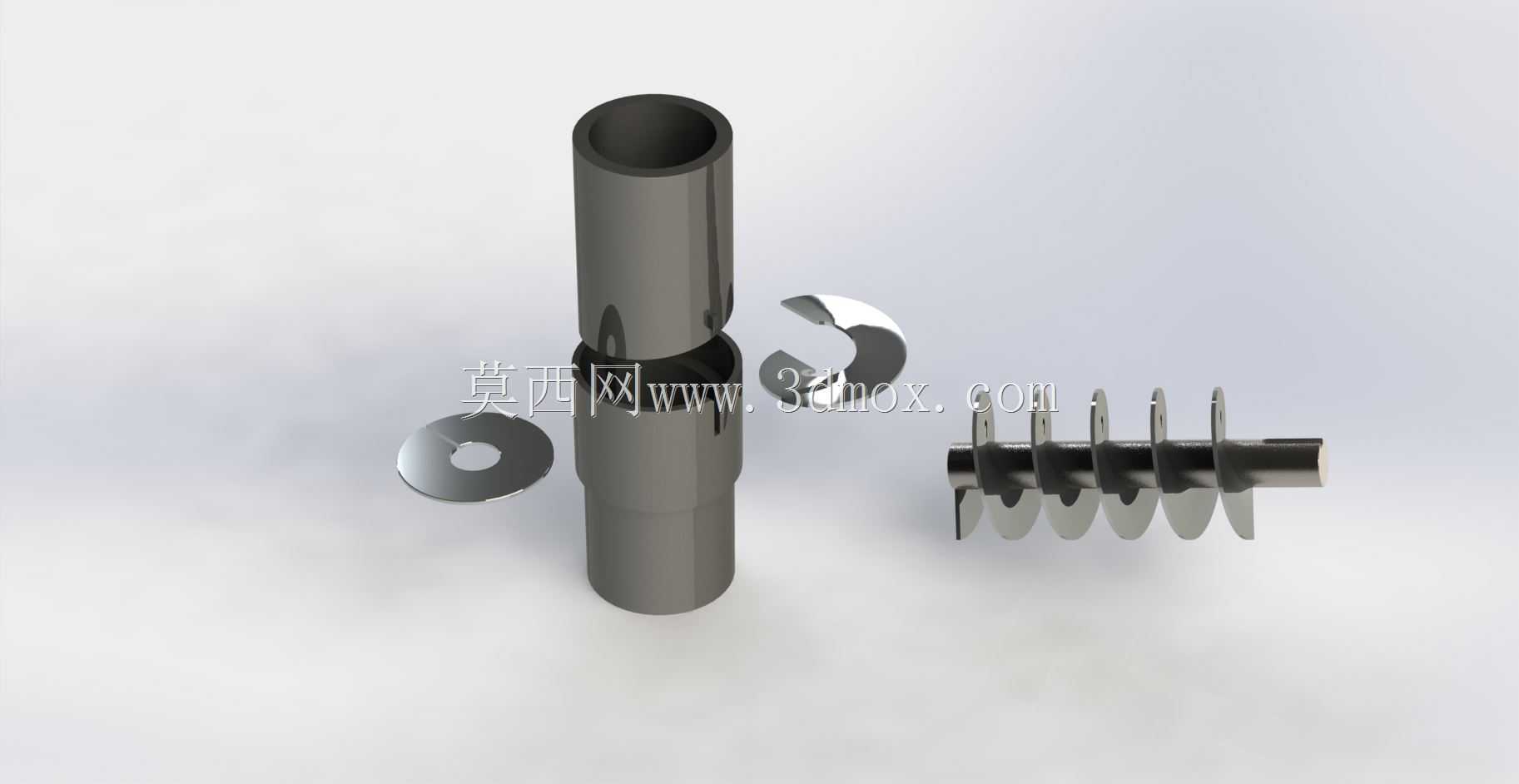

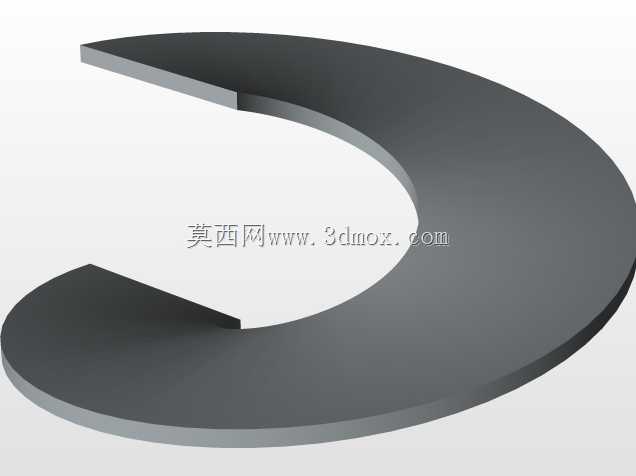

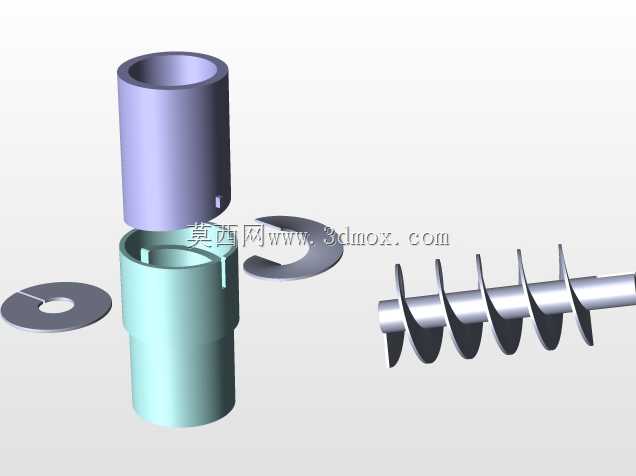

这套组件主要服务于螺旋输送器类部件的现场加工与装配环节，针对小批量非标螺旋刀片制作时，缺乏专用成型工装、叶片成型精度难统一的痛点设计，在散料输送设备维修、小型螺旋给料机定制、农用螺旋钻具改制等场景中，能大幅降低叶片成型的操作门槛。整套组件包含定位衬套、成型垫圈、分段压合件以及螺旋刀轴本体几个核心部分，定位衬套采用中空通径设计，内孔可适配常规台钻、手动压床的装夹轴径，外圆柱面做了阶梯限位结构，安装时可直接卡在设备工作台的定位槽内，无需额外制作转接夹具，衬套总长度控制在120mm，最大外圆直径42mm，适配多数小型加工工位的操作空间。成型垫圈是这套工装的核心功能件，厚度根据螺旋叶片的导程参数做了对应匹配，垫圈的开口角度与螺旋升角完全契合，加工时将裁切好的环形钢板坯料套在衬套上，逐片叠放成型垫圈，通过压合件的轴向施压，就能让平垫圈坯料沿着预设角度扭转变形，直接成型为符合导程要求的螺旋刀片，避免了传统手工敲制叶片时导程不均、叶片翘曲的问题。配套的螺旋刀轴做了分段式设计，轴端预留了平键连接位，可直接对接驱动端的联轴器，轴身的螺旋叶片安装位做了粗糙度Ra1.6的精加工面，保证叶片焊接或卡装时的贴合度，刀轴总长度180mm，叶片外径60mm，适配小型粉料输送、浅层钻孔作业的工况需求。设计时特意将所有配合面做了间隙适配优化，成型垫圈与衬套的配合间隙控制在0.1mm以内，既保证拆装时的顺畅度，又避免压合过程中坯料错位，压合件的端面做了淬火处理，硬度达到HRC45-50，可承受反复施压的磨损，延长工装的整体使用寿命。在实际使用中，这套组件无需依赖大型专用卷板设备，普通的机修工位、小型加工坊就能完成螺旋刀片的成型作业，尤其适合设备应急维修、小批量定制生产的场景，成型后的叶片导程误差可控制在0.5mm以内，叶片与轴身的贴合间隙不超过0.2mm，能有效减少螺旋输送过程中的卡料、返料问题，同时组件本身的拆装便捷性也不错，更换不同厚度的成型垫圈，就能适配不同导程要求的螺旋刀片加工，不用重新制作整套工装，降低了多规格产品加工的工装投入成本。
