太阳能供电式蚊虫诱捕捕捉装置结构设计

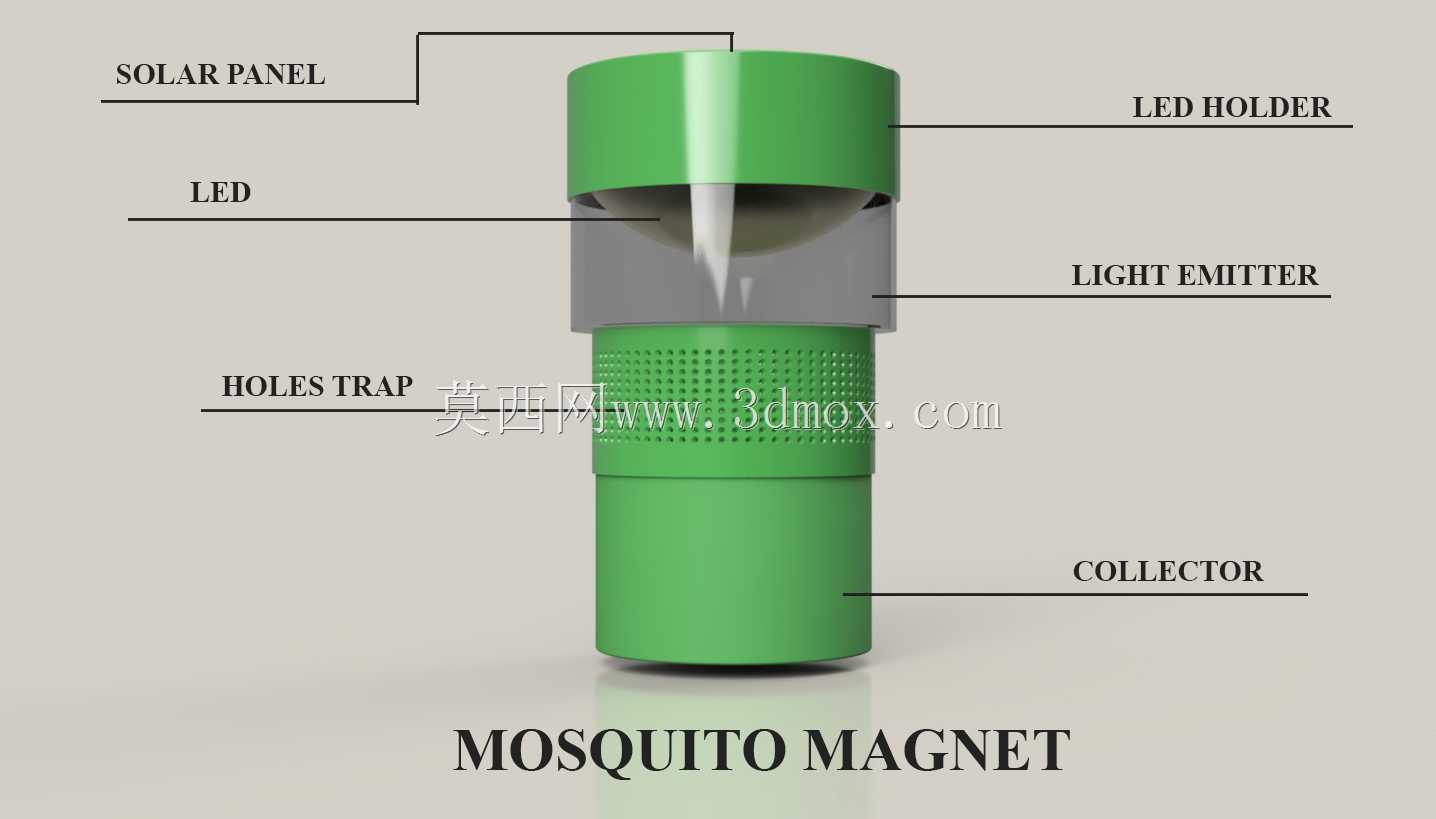

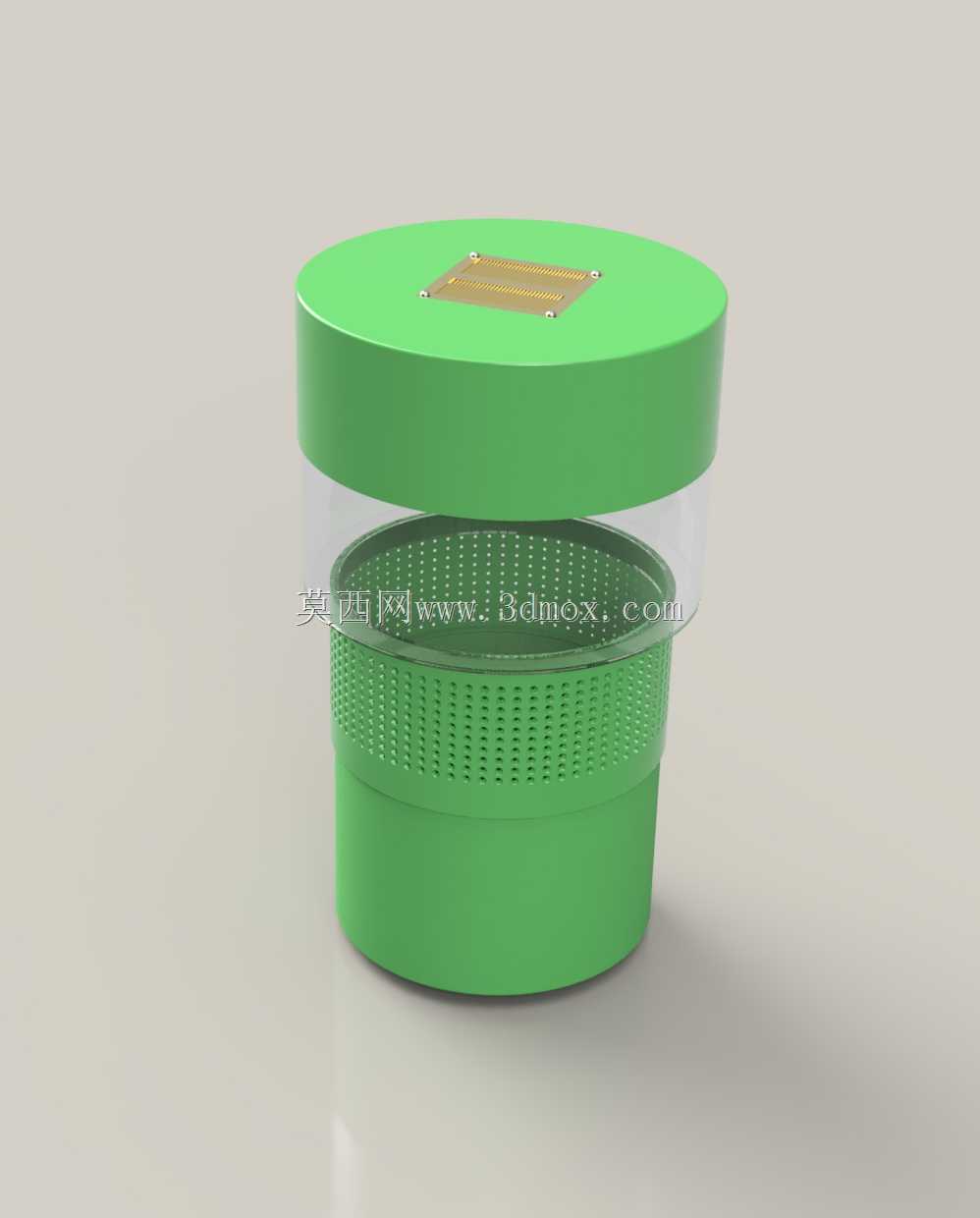

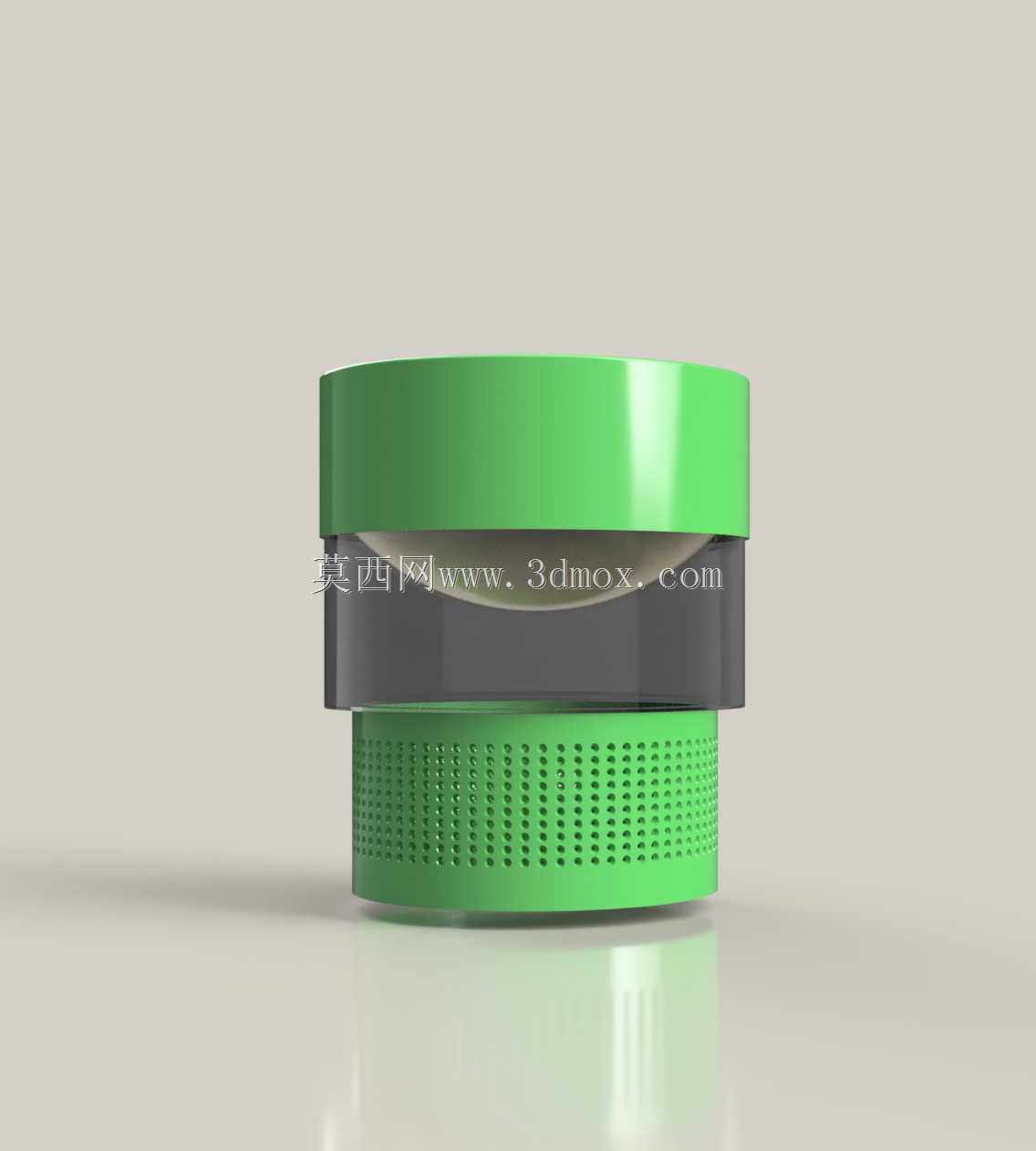

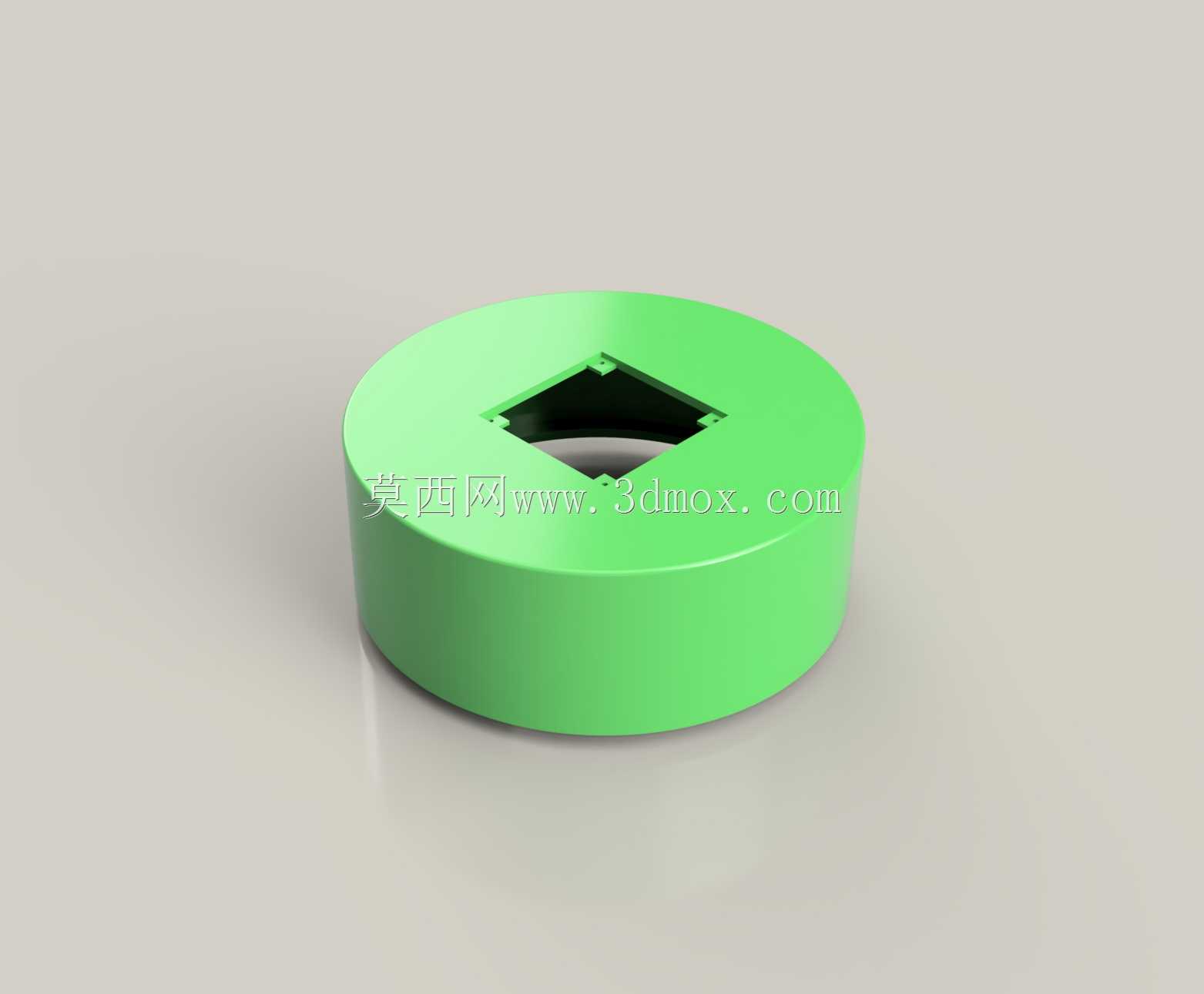

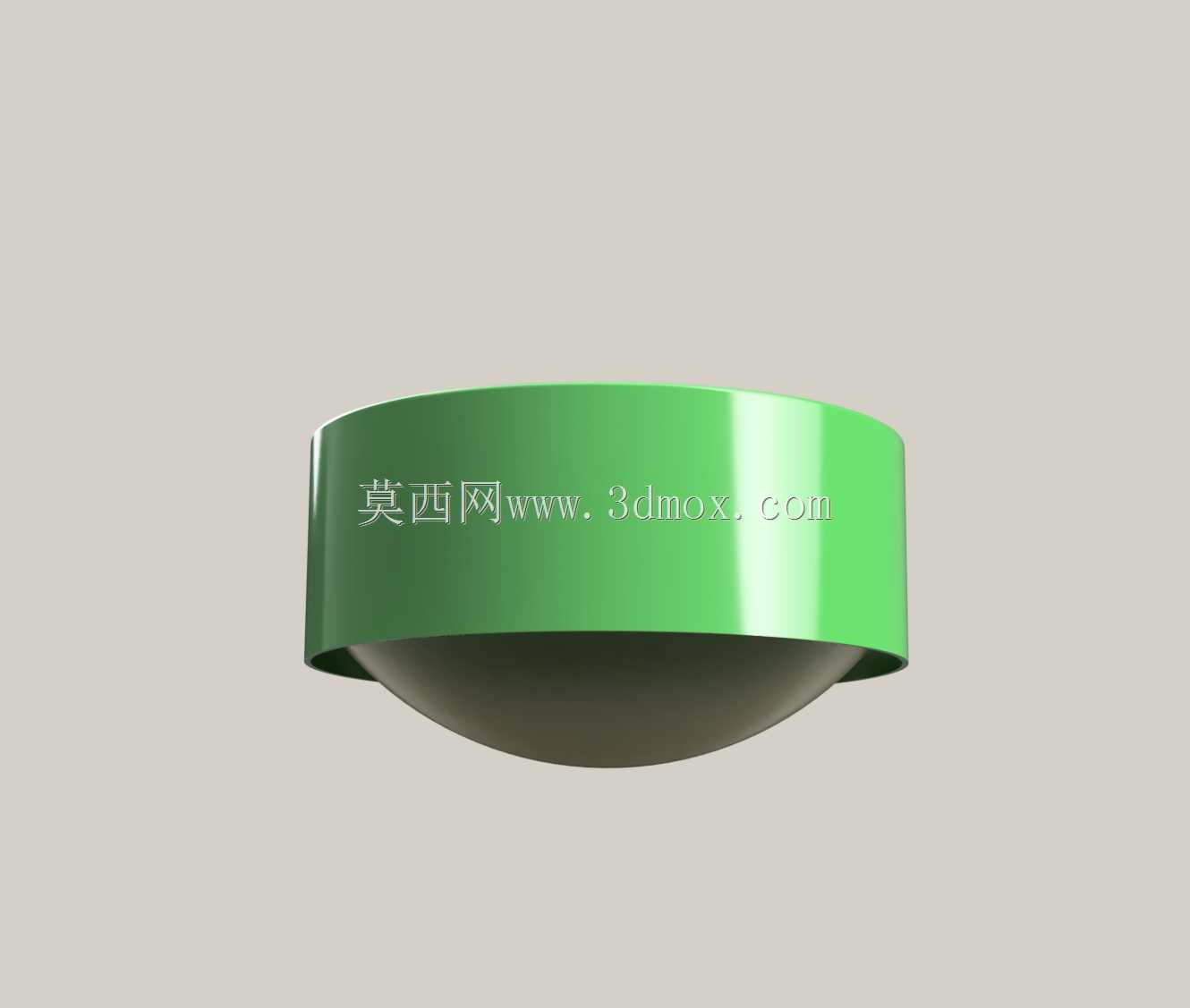

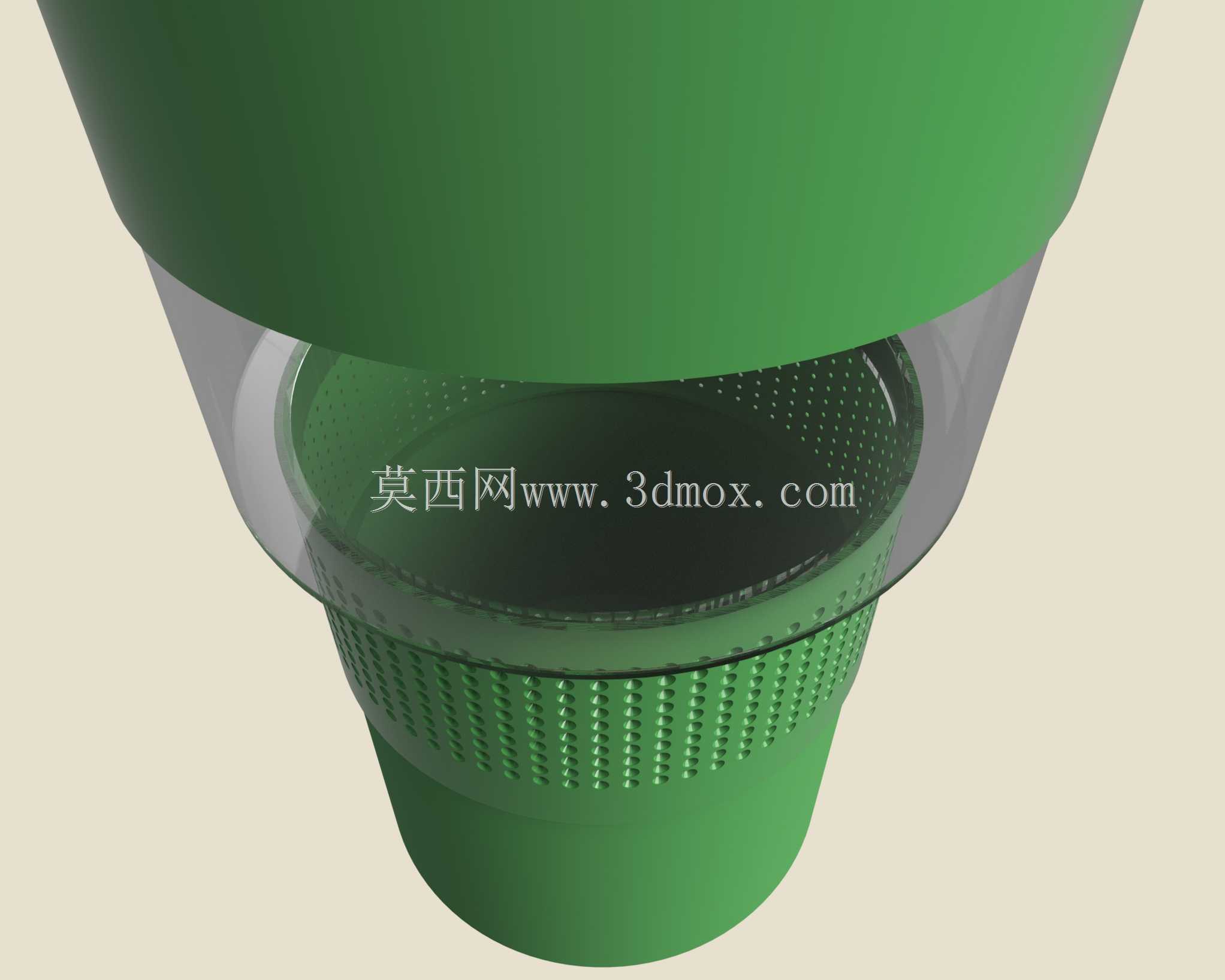

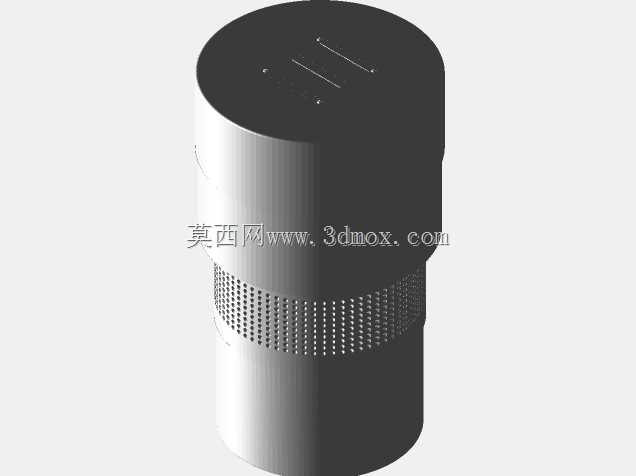

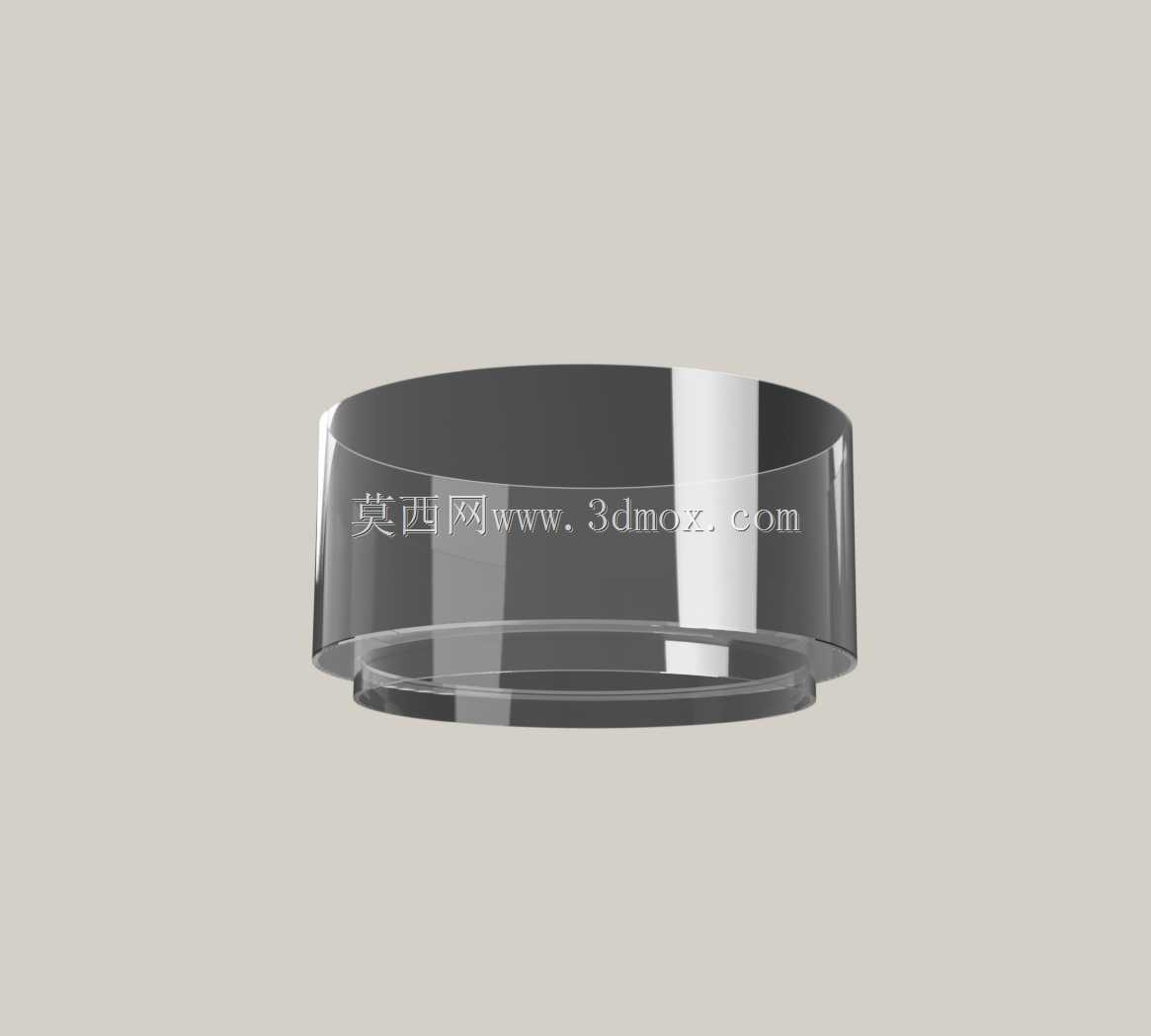

这款蚊虫诱捕装置的设计初衷，是面向户外零散种植区域、庭院露天场景、露营临时驻点这类无稳定外接电源的蚊虫防控需求，解决传统化学灭蚊带来的药剂残留、益虫误杀、需频繁更换耗材的痛点，采用纯物理捕集的逻辑实现蚊虫管控，尤其适配丘陵地带零散果蔬种植区的虫害防控需求，无需布设供电线路即可独立布设运行。从结构分层来看，装置整体采用立式同轴圆柱布局，顶部集成太阳能光伏板组件，作为整套设备的能量采集单元，光伏板采用内嵌式安装结构，与顶部LED支架做一体化密封设计，避免户外降雨时水汽渗入内部电路，光伏板的输出端直接连接内置储能模块，无需额外外接充电线路，日间自动采集光能转化为电能存储，夜间自动为诱捕单元供电，无需人工干预启停。光伏板下方设置LED灯座，固定特定波段的发光诱虫光源，光源外侧设置半透明柔光扩散罩，将诱虫光线以360度水平方向向外扩散，扩大诱集覆盖范围，光源下方紧邻进风通道，配合负压风道结构，将被光源吸引趋近的蚊虫直接吸入下方捕集腔体。捕集段筒体采用密布小孔的格栅结构，小孔孔径经过尺寸校核，既保证风道气流顺畅通过，又能阻止被吸入的蚊虫逃逸，同时格栅结构可阻挡大体积的落叶、杂物进入捕集腔，避免风道堵塞影响负压效果。最下方的收集腔采用抽拉式可拆卸结构，日常清理时只需将下部筒体旋下即可倒出捕集的蚊虫残体，无需拆解整机结构，降低户外维护的操作难度。在安装边界设计上，装置底部做了平整的配重接触面，既可以直接放置在平整的地面、田埂、露台台面上使用，也可通过底部预留的安装孔位配合膨胀螺丝固定在水泥基座、立柱支架上，适配不同的安装场景；整机外表面做哑光绿色喷塑处理，既适配户外农林场景的视觉环境，也能避免强光下外壳反光影响诱虫光源的诱集效果。结构设计上所有拼接位置都做了错位止口设计，配合硅胶密封圈实现IP65级的防水能力，可承受户外暴雨、扬尘环境的长期侵蚀，内部电路模块全部做灌封处理，避免高湿环境下出现电路短路问题。不同于传统电击式灭蚊设备会产生蚊虫尸体飞溅、放电异响的问题，该装置采用负压吸入风干捕集的逻辑，运行过程无明显噪音，也不会产生高压放电的安全隐患，适合在有孩童活动的庭院、露天种植采摘区布设，不会对周边活动的人员造成安全威胁。
