槽轮间歇传动机构核心槽轮构件

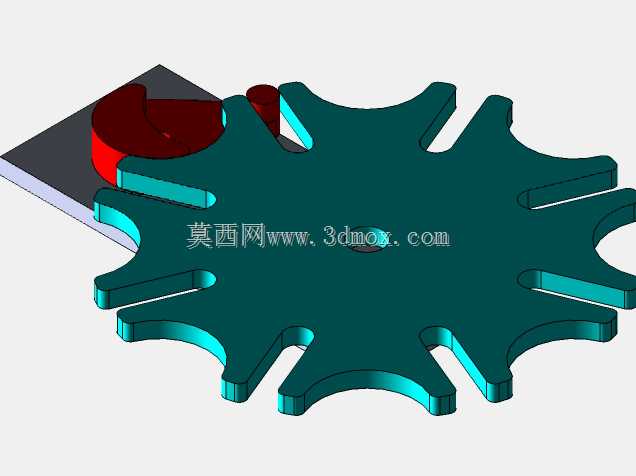

这款槽轮是间歇传动机构里的核心从动构件，日常在多工位自动化转台、轻工包装设备的步进送料单元、电影胶片拉片机构里都能见到它的身影，核心作用是把主动拨盘的连续匀速旋转，转化为自身周期性的间歇转位动作，匹配工位切换时的停顿作业需求。从结构设计来看，轮盘外缘均匀分布了12个径向开口槽，槽型做了圆弧过渡处理，避免拨销进入和脱出槽口时出现刚性撞击，降低传动过程中的冲击载荷，相邻槽之间的外圆弧面设计成内凹锁止弧，能在槽轮停转阶段和主动拨盘的凸弧面贴合锁止，不需要额外加装定位装置就能保证停转阶段的工位位置精度，不会出现溜转偏移的问题。设计时首先要根据工位数量确定槽数，这款12槽的结构对应每次转位30度，适合小角度多工位的转位场景，槽宽尺寸要和配套拨销的直径做公差匹配，单边预留0.02到0.05毫米的间隙，既要保证拨销能顺畅滑入滑出，又要避免间隙过大带来的传动回差，影响转位精度。轮盘中心的安装孔做了台阶孔设计，方便和输出轴做轴向定位，安装时孔与轴的配合选用H7/k6的过渡配合，通过平键传递扭矩，轮盘的厚度尺寸要根据传递的扭矩大小核算，保证拨销接触槽壁时的接触应力在材料许用范围内，不会出现槽口压溃变形的问题。实际应用中，这类槽轮常搭配圆柱销式主动拨盘使用，传动过程中拨销进入径向槽时带动槽轮转动，拨销脱出槽口后锁止弧面贴合，槽轮保持静止，整个传动过程没有柔性构件，传动比准确，停位可靠，不需要复杂的控制逻辑就能实现固定节拍的间歇运动，相比凸轮式间歇机构，加工难度更低，装配调试更简便，适合中低速、轻载的间歇转位场景。设计建模时要重点关注槽口与锁止弧的衔接位置，必须保证平滑过渡，不能出现凸台或者凹坑，否则拨销脱出时会出现卡滞，甚至导致机构卡死，锁止弧的半径要和主动拨盘的凸弧半径完全匹配，保证锁止阶段没有相对窜动。轮盘的外缘做了倒角处理，去除加工毛刺，避免装配和运行过程中刮伤操作人员，也能减少应力集中，提升构件的疲劳强度。这类构件常用45号钢加工，表面做发黑处理提升防锈能力，有高速传动需求的场景也可以选用铝合金材质，降低自身转动惯量，减少启停阶段的冲击。
