梅花型联轴器缓冲弹性体结构设计

这类梅花型弹性体是爪式联轴器的核心缓冲元件，主要嵌装在两个带凸爪的半联轴器之间，在各类通用传动场景中应用极广，从常规的输送机驱动端、水泵电机连接位，到机床进给轴传动、中小型减速机输出端的联轴器组里，都能见到这类元件的身影。它最核心的作用，是补偿两轴对接时产生的径向、角向与轴向偏差，同时吸收传动过程中的冲击振动，避免刚性对接下轴系、轴承因对中误差或负载突变产生额外应力，延长整套传动链路的零部件使用寿命。

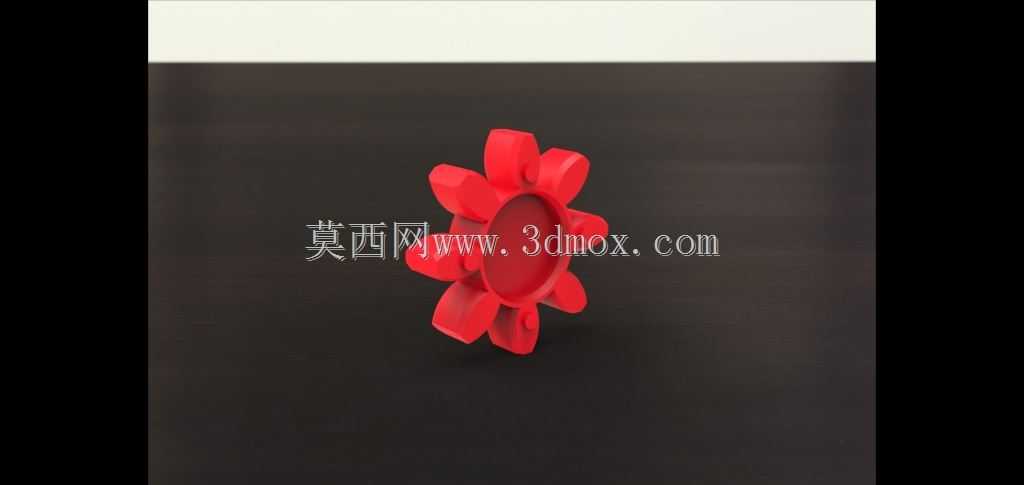

从结构设计逻辑来看，这款弹性体采用八瓣梅花式凸齿布局，每个凸齿的轮廓都做了圆弧过渡处理，没有尖锐的应力集中棱角，这种设计一方面是为了和半联轴器的爪槽完全贴合，保证扭矩传递时接触面受力均匀，不会出现局部压溃的问题；另一方面，瓣状的分体结构能让每个凸齿独立承担形变缓冲的作用，当传动系统出现瞬时过载时，弹性体的凸齿会先产生可控的弹性形变，卸掉峰值冲击载荷，甚至在极端过载情况下先发生破损，保护后端的电机、减速机等核心传动部件不被打坏，相当于传动链路里的易损保护件。

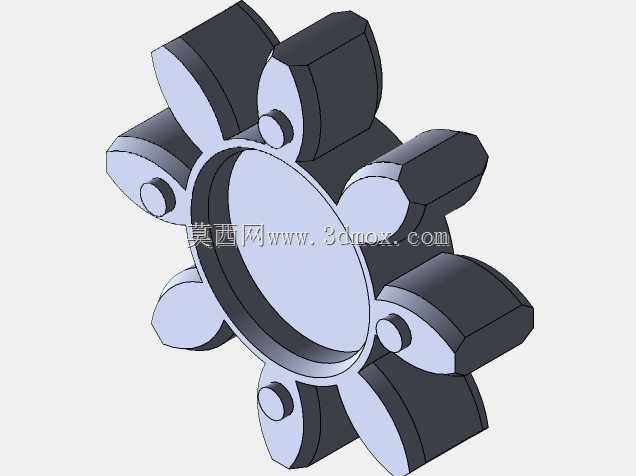

做三维建模时，这类弹性体的尺寸边界需要严格匹配对应规格联轴器的安装腔尺寸：中心通孔的直径要和半联轴器的定位凸台尺寸适配，保证装配后不会出现径向窜动；整体外径要小于半联轴器爪槽的最大内切圆直径，避免装配时出现干涉；每个凸齿的齿形弧度、齿厚尺寸要和半联轴器的爪槽轮廓完全吻合，齿侧预留的压缩量要控制在合理区间——预留量太小会导致缓冲减震效果不足，传动时容易产生刚性撞击异响，预留量太大则会让装配难度提升，还会导致传动过程中弹性体被过度挤压，加速材料老化失效。

实际选型应用中，这类弹性体的尺寸规格直接对应联轴器的公称扭矩范围，不同瓣数、不同齿厚的型号适配的传动功率、转速区间差异明显，建模时除了要还原外观轮廓，更要把每个安装配合面的尺寸公差逻辑体现出来，比如凸齿与爪槽的配合间隙、中心孔与定位台的配合公差，这些细节直接决定了后续装配仿真、干涉检查的结果是否具备工程参考价值。另外这类弹性体多采用聚氨酯类弹性材质制作，建模时不需要做内部的复杂加强结构，整体为均质实心结构，重点是保证瓣齿的对称度，避免因建模时的形位误差导致装配后各齿受力不均，缩短实际使用寿命。在很多传动系统的改造项目里，这类弹性体的建模精度还会直接影响后续的有限元受力分析结果，只有准确还原每个齿面的接触弧度、整体的外形边界，才能模拟出不同负载下弹性体的形变情况，给选型校核提供可靠的三维数据支撑。
