变速器模块蓄电池充电器外壳结构

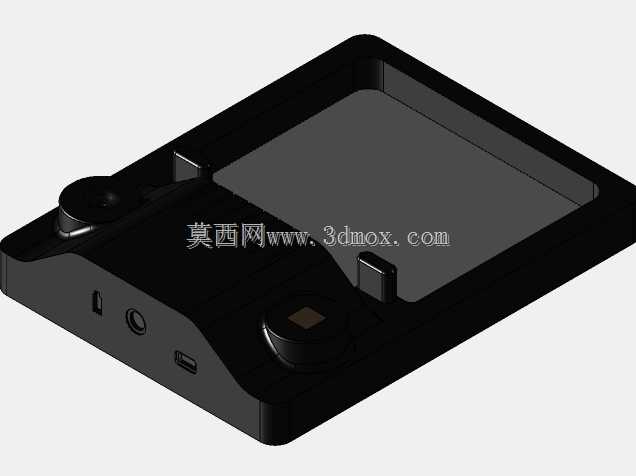

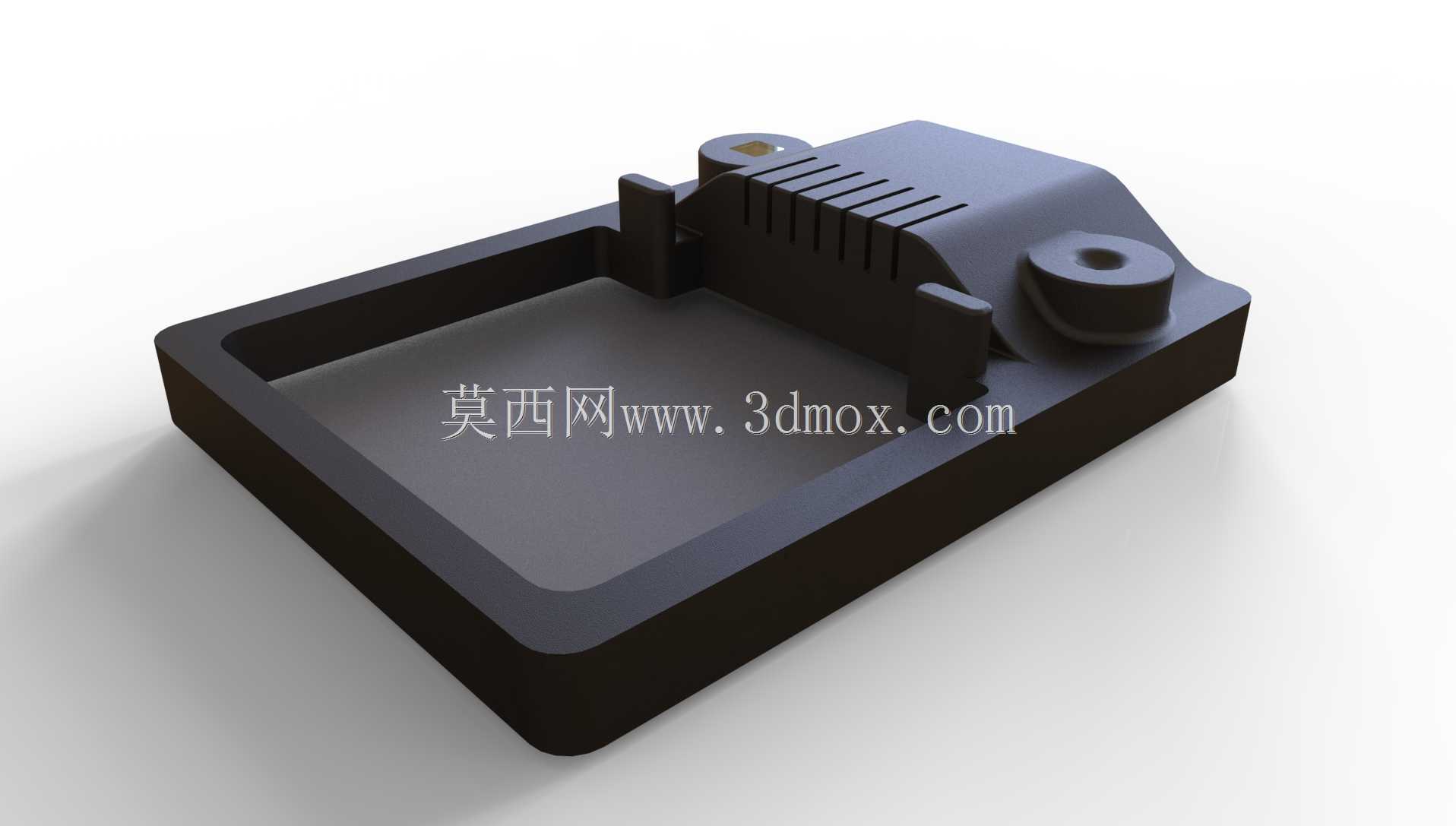

该壳体为车载变速器配套蓄电池充电模块的承载防护结构，主要应用于商用车变速器电控单元的附属供电回路中，负责为变速器控制模块的备用蓄电池提供充电承载与防护，在整车电气系统中承担充电模块的物理防护、安装定位与接口适配作用。从结构设计来看，壳体采用一体化注塑成型的框式基座加侧置功能区布局，主体为带围边的矩形沉槽结构，沉槽深度可完全容纳充电电路板与核心功率元件，围边高度匹配内置元件的最高安装高度，避免元件突出受外力磕碰。侧置的凸起功能区预留了接线端子的安装位，表面开设的多道平行散热槽直接对应内部功率元件的发热区域，通过增大壳体与空气的接触面积提升被动散热效率，无需额外加装散热结构即可满足车载工况下的持续散热需求。壳体上设置的两个带通孔的圆柱形安装凸台，凸台高度与整车安装位的避让间隙匹配，通孔内径适配标准车载固定螺栓，安装时可直接通过螺栓将壳体固定在变速器旁的车架安装支架上，凸台根部做了加厚圆角过渡，避免车辆行驶过程中持续振动导致凸台根部出现应力断裂。壳体的围边内侧预留了电路板安装的卡槽位，电路板可直接沿卡槽滑入完成定位，无需额外设计固定压片，减少装配工序与零件数量。从安装边界来看，壳体整体外轮廓的长宽尺寸适配变速器旁的预留安装空间，不会与周边的换挡拉线、线束支架产生运动干涉，底部的平整接触面可保证安装后与支架完全贴合，避免长期振动出现松动。壳体的壁厚设计均匀，拐角处均采用圆角过渡，既可以降低注塑成型时的应力集中问题，减少成型后的翘曲变形，也能避免尖锐边角在装配过程中划伤操作人员或周边线束。功能区的接线端预留了密封胶圈的安装槽位，装配后可实现接线部位的防尘防水，满足车载复杂工况下的防护要求，避免泥水、灰尘进入壳体内部导致电路故障。
