大口径液压林木切割执行机构结构设计

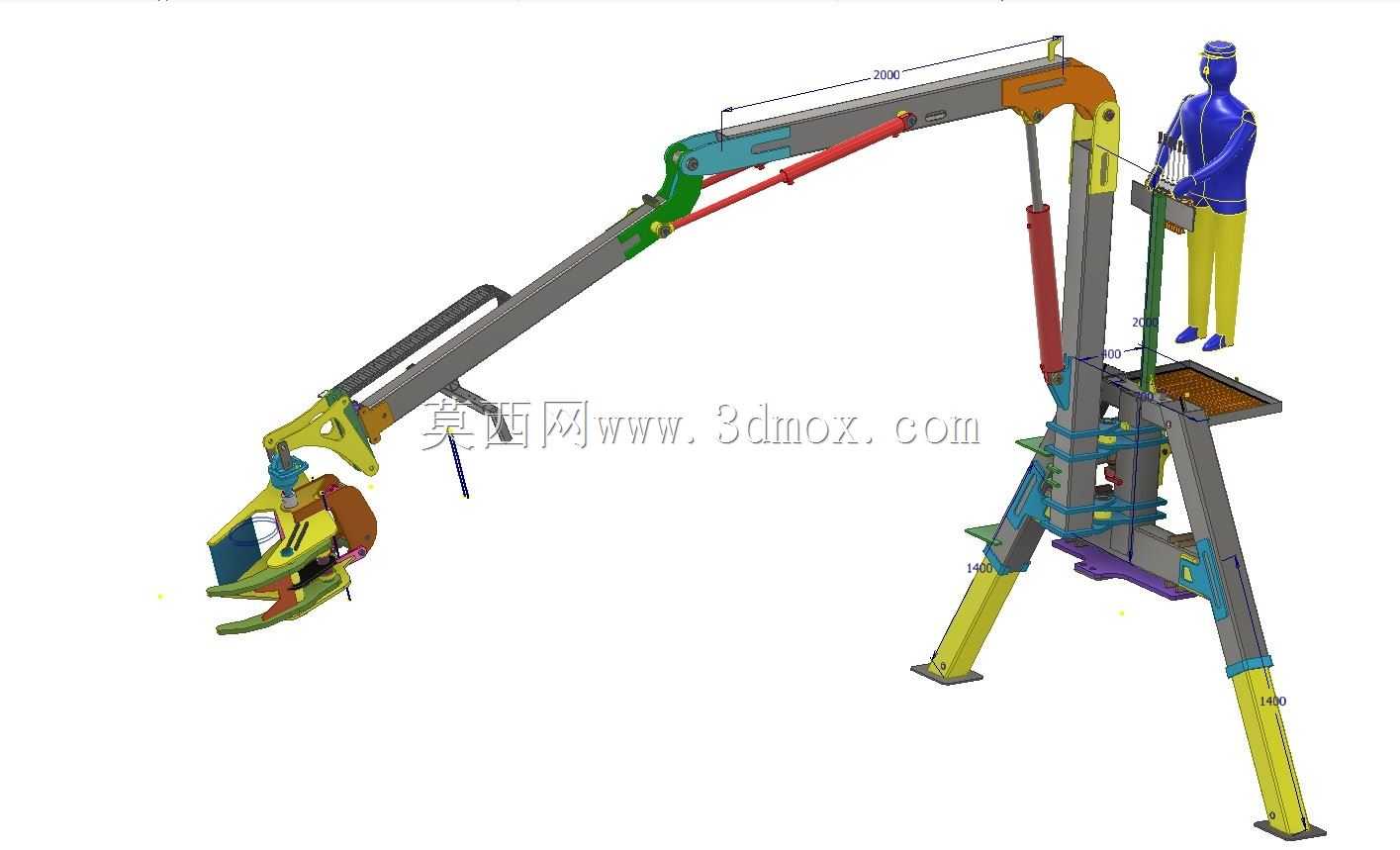

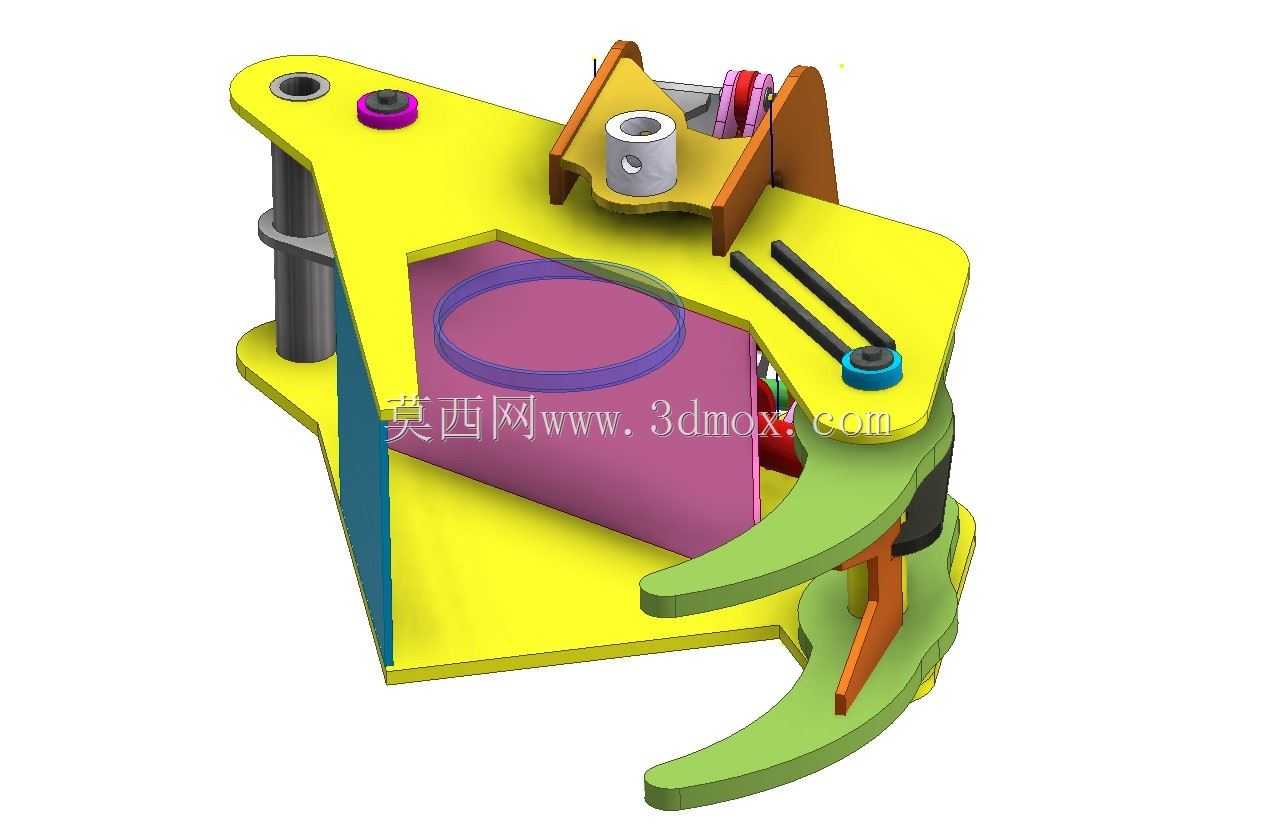

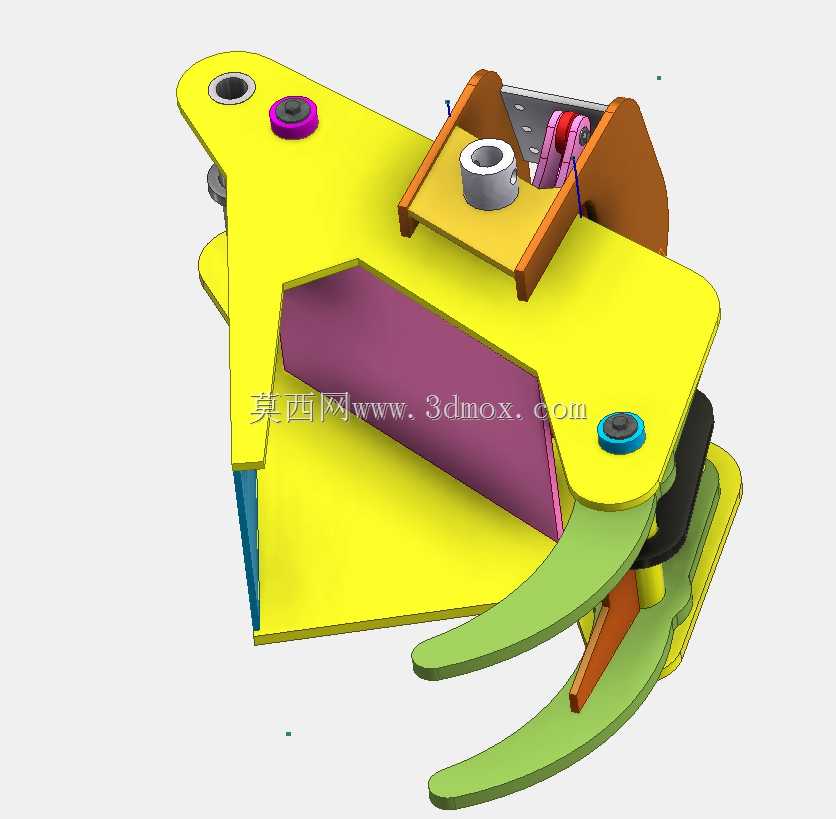

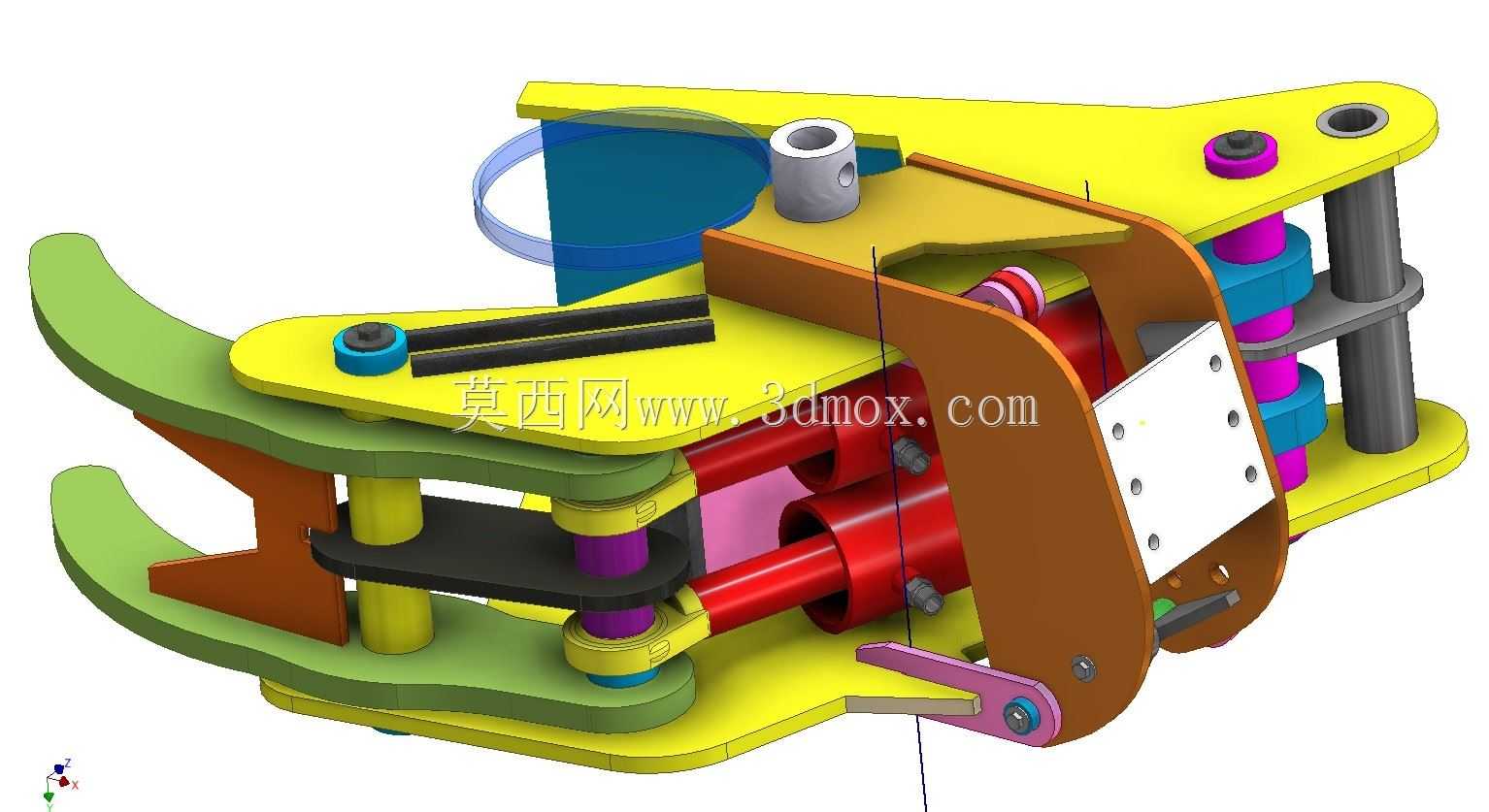

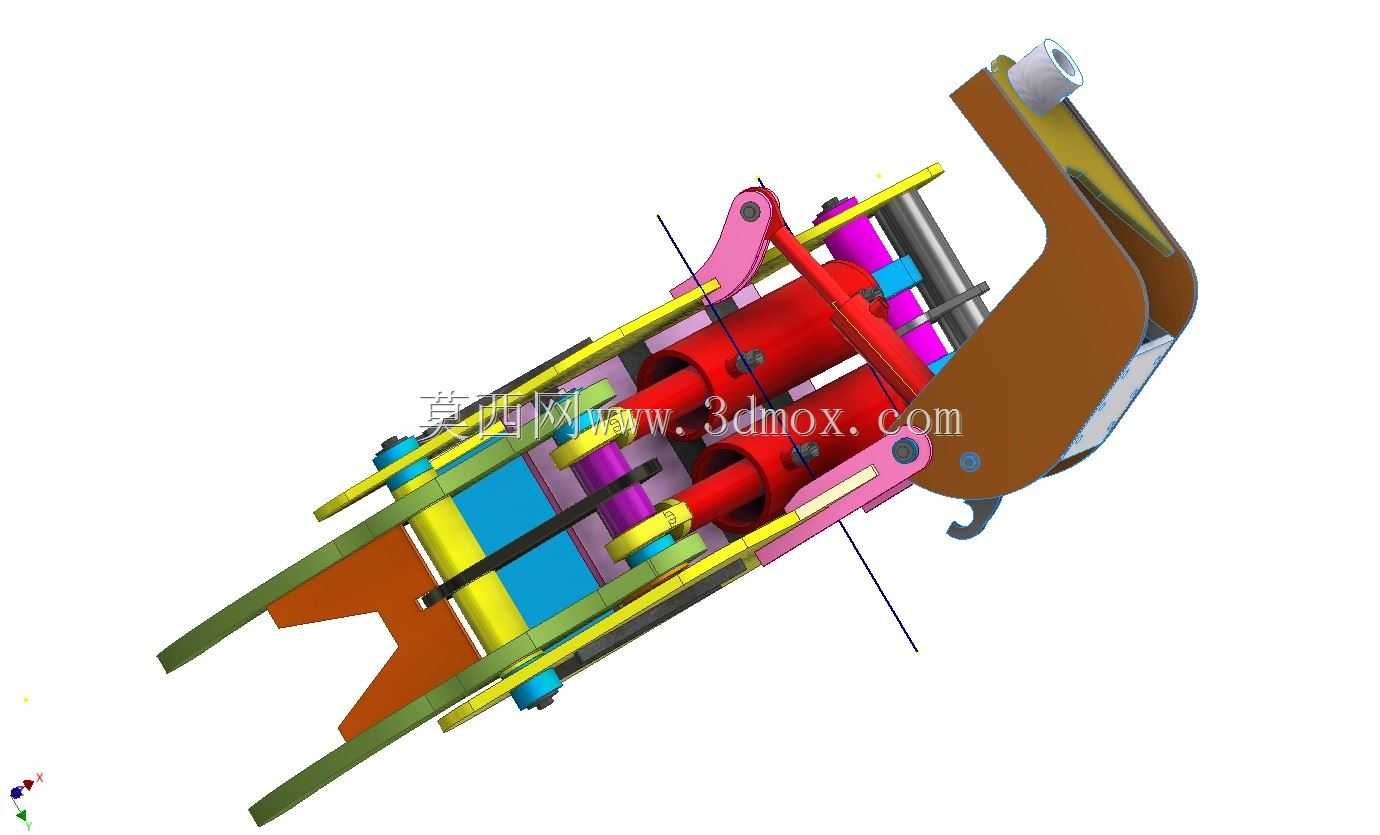

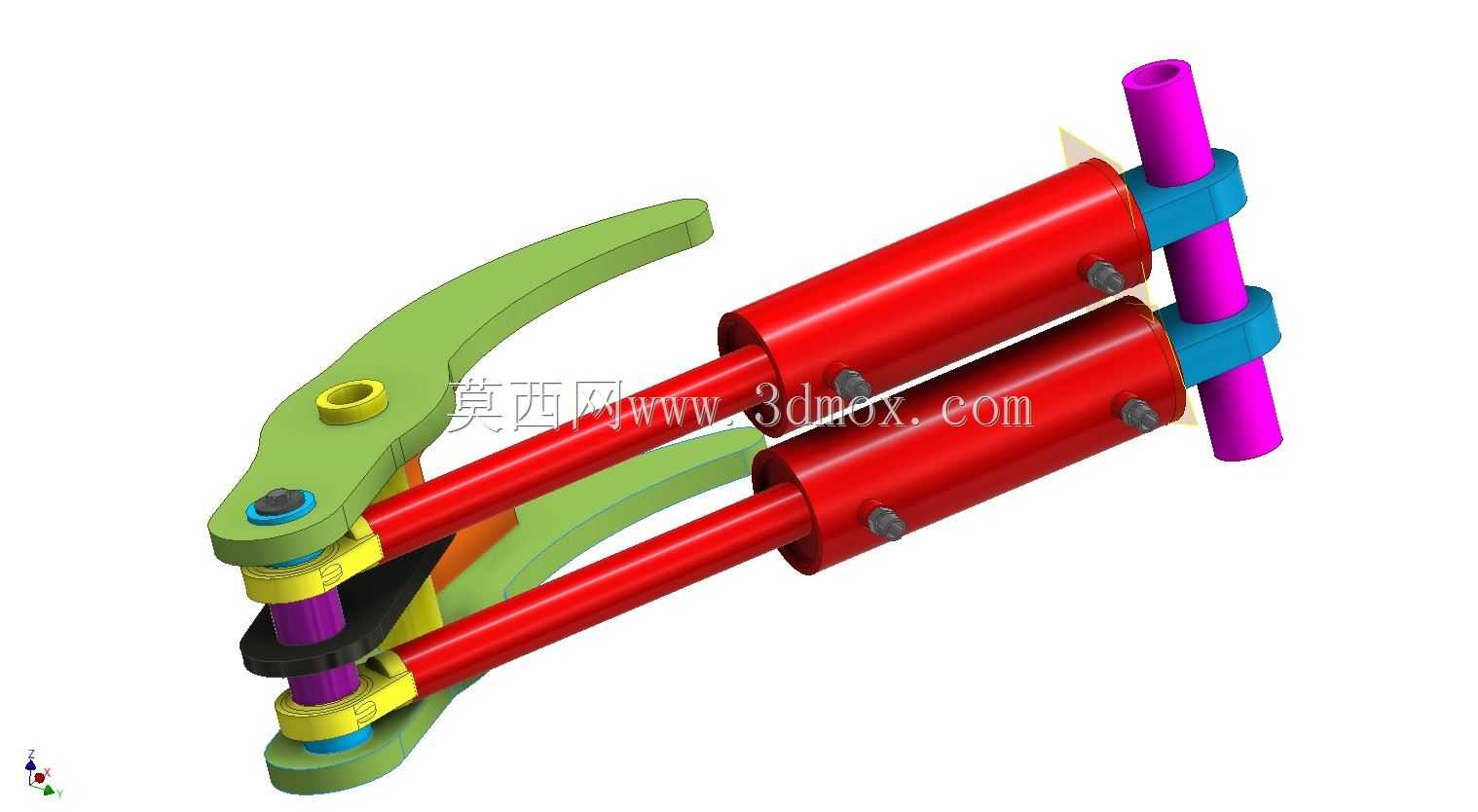

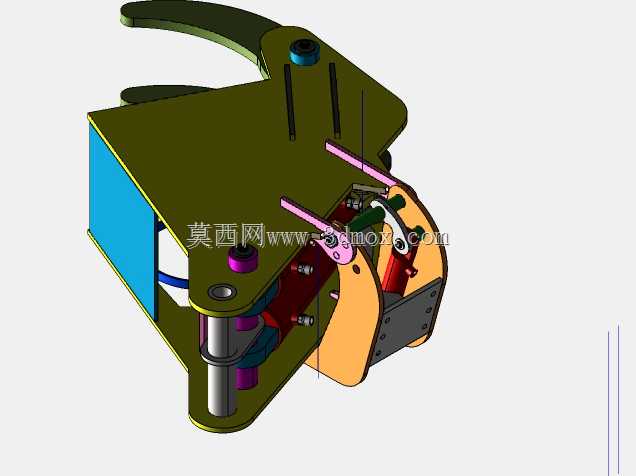

这款切割执行机构主要面向林木抚育、园林绿化、山地林间伐作业场景设计，可适配搭载在中小型挖掘机臂端、滑移装载机前端属具接口，也可固定安装在林间作业平台作为固定式截材工位的执行端，针对胸径300毫米及以上的硬杂木、软质林木完成截断作业，替代传统油锯人工作业模式，降低林间作业的人员安全风险，提升大径级木材截断的作业效率。整套机构采用双液压缸协同驱动的结构逻辑，配置两组缸径100毫米的液压动力单元，切削刃的切削夹角设定为28度，开合摆角覆盖180度范围，能够完整环抱目标径级的树干，避免切削过程中出现树干滑脱、切削卡滞的问题。设计阶段优先考虑了野外作业的抗冲击性能，主体承力板件采用高强度合金钢板折弯焊接成型，铰接点位均镶嵌耐磨自润滑衬套，可适应林间多粉尘、多木屑的恶劣工况，减少日常维护频次。从安装边界来看，机构整体的铰接安装孔位预留了通用属具连接尺寸，可直接匹配多数小型工程机械设备的前端接口，无需额外制作过渡连接法兰；切削刃采用分体式可更换结构，刃口磨损后可单独拆卸更换，无需整体更换执行臂，降低后期使用成本。结构布局上，将液压管路全部内嵌在承力板件的预留槽位内，避免作业过程中树枝剐蹭、磕碰造成管路破损，驱动缸的安装位置做了下沉式防护，切削作业时树干不会直接撞击缸筒表面。在切削动作逻辑上，两组刃口采用先后进给的顺序，先由环抱臂完成树干的抱紧定位，再由主切削刃逐步进给完成截断，避免切削过程中树干开裂、劈裂造成木材损耗，同时也能减少切削过程中的冲击载荷，延长液压系统与结构件的使用寿命。整套机构的重心靠近安装连接面，搭载在移动设备上时不会造成臂端过度前倾，保证设备作业时的稳定性，铰接转动部位的间隙控制在合理范围，避免长期冲击作业后出现旷量，影响切削定位精度。针对林间作业常见的倾斜树干、不规则树干形态，刃口的弧形轮廓做了适配优化，即便树干存在一定椭圆度、表面凸凹不平的情况，也能顺利完成环抱切削，不会出现局部卡滞无法闭合的问题。
