乌克兰波尔塔瓦PAAZ型制动撒布器结构

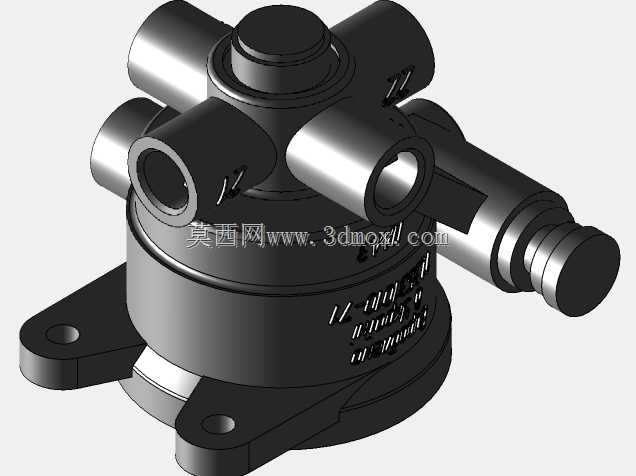

这款制动撒布器属于气压制动系统里的气路分配核心部件，最早配套乌克兰波尔塔瓦PAAZ厂的商用车制动回路，在重载卡车、大中型客车、工程作业车辆的行车制动回路里承担多回路气压分配、同步触发制动气室动作的作用，能把总泵输出的高压气体按照预设的压力分配比例，同步输送到前后桥不同轮组的制动气室，避免单轮制动力过大导致抱死、或者不同轮组制动时序偏差引发的侧滑、甩尾风险。从结构设计来看，整体采用中心集成式布局，主体为圆柱形承压腔体，底部带两个对称布置的带安装孔支耳，支耳的安装孔位间距、孔径都匹配商用车车架横梁的通用安装尺寸，安装时不需要额外制作转接支架，直接通过螺栓就能固定在车架预设的安装平面上，腔体侧面径向均匀布置多个外伸的气路接口，每个接口对应独立的制动气路支路，接口采用标准外螺纹快插适配结构，能直接对接常规规格的尼龙制动气管，不需要额外加工转接接头。侧方单独伸出的斜向接口为进气端，直接连接制动总泵的高压出气端，腔体顶部的端盖采用压合密封结构，内部集成气压平衡阻尼孔，能在制动触发时快速平衡各支路的气压差，保证各轮组制动力同步建立。设计过程中优先考虑了承压可靠性与气路密封性，腔体壁厚按照额定工作气压1.2MPa的1.5倍安全系数设计，所有气路接口的流道都做了圆弧过渡处理，减少高压气体流动过程中的压力损失，同时避免直角流道带来的气流啸叫问题。安装边界上，整体径向最大尺寸不超过相邻气路接口的外端间距，轴向高度从底部安装面到顶部端盖的尺寸预留了足够的气管插拔操作空间，不会和周边的车架线束、其他气路部件产生干涉。实际装车应用中，这类多回路制动撒布器还能在单条气路出现破损泄漏时，通过内部的单向截止结构切断故障支路的气路，保证其余正常回路的气压不受影响，维持基础制动能力，避免制动完全失效的风险。建模过程中还原了所有外部接口的尺寸、安装支耳的形位公差，腔体表面的标识刻印位置也和实物一致，能直接用于制动系统的装配干涉校验、维修拆装模拟，也可以作为商用车气制动系统教学的演示模型，帮助技术人员理解多回路制动分配的结构逻辑。
