手动摇臂式番茄榨汁处理设备结构设计

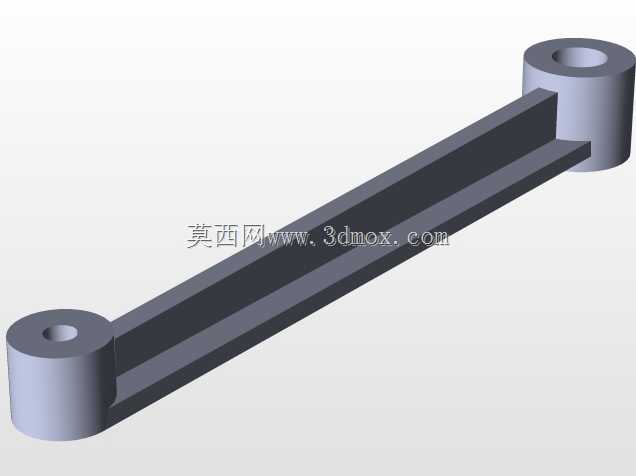

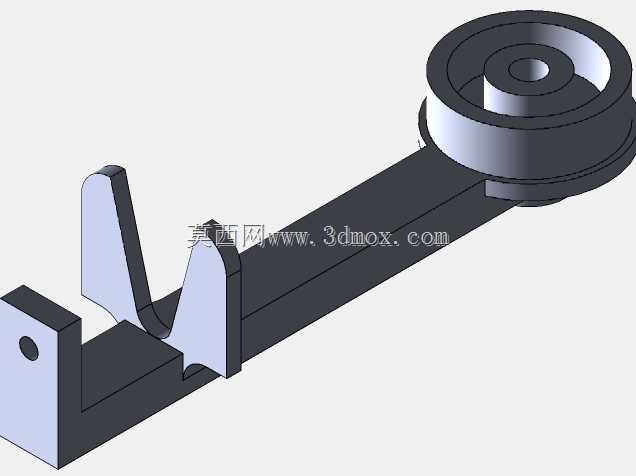

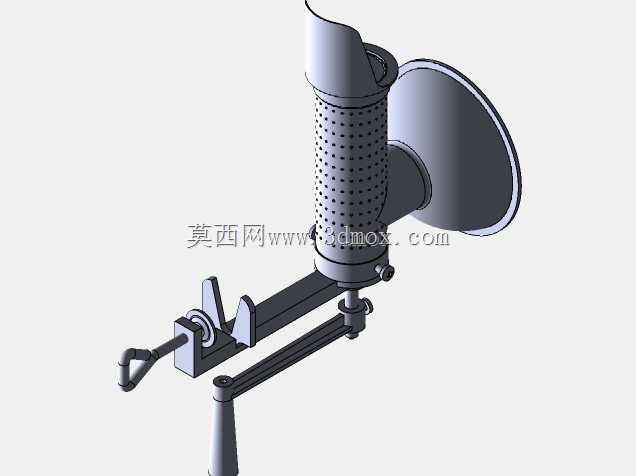

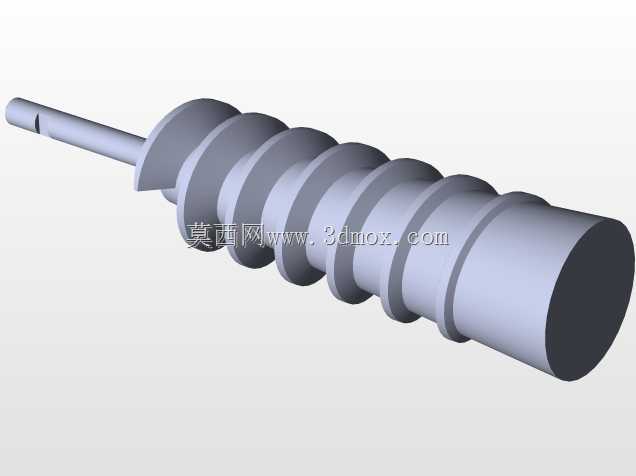

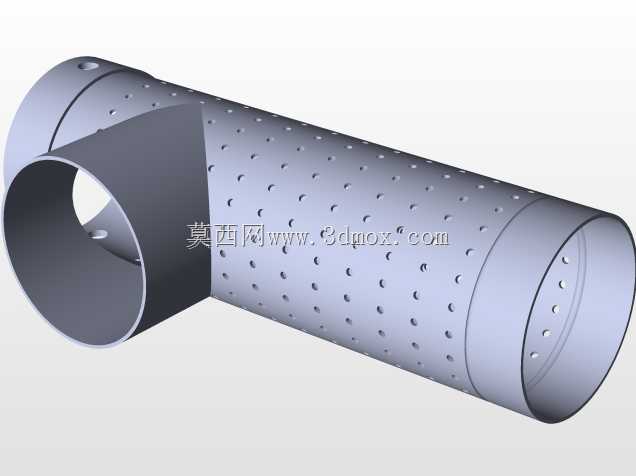

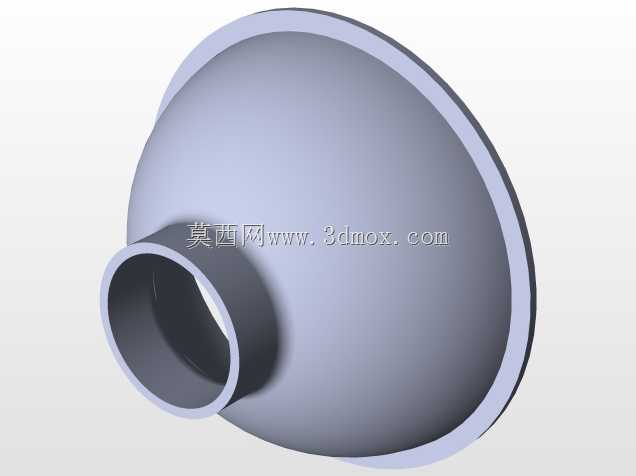

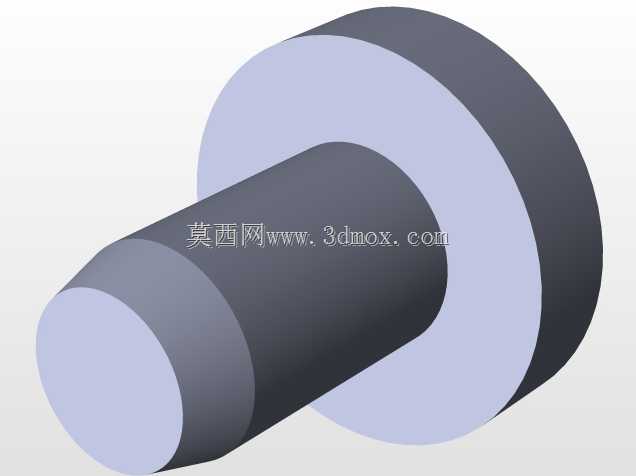

这款手动摇臂式番茄榨汁设备，主要面向小型餐饮门店、家庭自制加工、户外无供电场景的果蔬压榨作业，针对番茄这类多汁浆果的物理压榨需求做了专属结构适配，无需外接电源即可完成番茄的破碎、压榨、汁渣分离全流程作业，相比电动榨汁设备更适配零散、小批量、无供电条件的加工场景，也能避免电动设备高速旋转带来的果汁氧化过快问题。从结构设计逻辑来看，设备整体采用立式悬臂支撑布局，底部的支撑立柱预留了台边夹装的安装接口，可直接固定在厚度20-50mm的操作台面边缘，安装后整体横向伸出长度控制在320mm以内，纵向占用台面深度不超过180mm，不会过多挤占操作空间，夹装结构采用顶丝锁紧方式，拆装无需额外工具，适配不同厚度的常规操作台面。核心压榨组件采用带密集滤孔的立式滤筒结构，滤孔孔径控制在2mm，既可以保证番茄汁液顺利流出，又能拦截番茄皮、籽等残渣，滤筒上方设置倾斜进料导口，可直接放入切分后的番茄块，避免投料时物料洒落；侧方连接大口径出汁导槽，压榨后的汁液可顺着导槽直接流入下方承接容器，导槽的倾斜角度设置为15度，保证汁液无残留自流。驱动部分采用摇臂连杆增力结构，通过两级铰接连杆把手动摇转的力放大传递到滤筒内部的压榨推头，操作时摇臂的回转半径设置为120mm，成年人单手操作即可输出足够的压榨力，无需借助额外助力工具；摇臂末端设置防滑握持套，操作时不易打滑，连杆铰接处均预留了润滑间隙，长期使用也不会出现卡滞问题。滤筒与支撑臂的连接采用快拆卡扣结构，作业完成后可直接拆下滤筒、推头、出汁导槽等接触食材的部件，方便冲洗清洁，避免残渣残留滋生细菌；所有与食材接触的结构均做了圆角过渡处理，没有清洁死角，符合食品接触类器具的结构设计要求。在结构强度校核层面，支撑臂采用等强度变截面设计，在压榨受力最大的铰接位置做了局部加厚处理，满载压榨时整体形变量控制在0.2mm以内，不会因为长期受力出现结构变形；滤筒采用薄壁带孔结构，在保证滤过效率的同时尽可能降低整体重量，整台设备总重量控制在3kg以内，单人即可完成搬运、安装、拆卸全流程操作。
