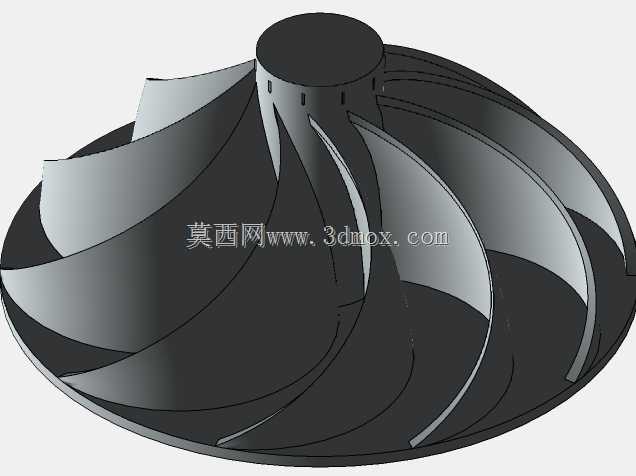

离心泵闭式叶轮水力结构三维设计

作为流体输送系统的核心做功部件，离心泵叶轮的结构设计直接决定整泵的水力效率、运行稳定性与汽蚀性能，本次建模的闭式后弯叶片叶轮，主要适配清水输送、暖通循环、低压给排水等常规工况的单级离心泵产品。从实际安装边界来看，叶轮轮毂端设置有标准键槽结构，可直接与泵轴通过平键实现周向定位，轴向靠叶轮螺母与轴肩配合锁紧，安装时需保证叶轮出口中心与泵体流道中心的同轴度偏差控制在0.1mm以内，避免运行时出现流道偏磨、水力振动超差的问题。叶轮的进口端采用圆弧过渡的收敛式结构，可有效降低流体进入叶轮流道时的局部阻力，减少进口冲击损失，对于提升泵的抗汽蚀性能有明显作用，设计时进口直径的取值需兼顾流量需求与进口流速，避免流速过高导致必需汽蚀余量上升。叶片采用后弯式空间扭曲造型，并非简单的等厚直板结构，从进口边到出口边的叶片安放角沿流线方向渐变，这种设计可以让流体在流道内获得更均匀的速度分布，减少流道内的漩涡与二次流损失，叶片数量的选取结合比转速参数确定，保证流体在流出叶轮时获得足够的动能与压能，同时避免叶片过密导致的摩擦损失增大。叶轮前后盖板的厚度根据运行压力做了等强度优化，靠近轮毂位置的盖板厚度略大于外缘位置，既可以承受额定工况下的流体压力与离心载荷，也能控制叶轮整体重量，降低泵轴的旋转惯量，减少启动时的扭矩冲击。建模过程中重点保证了叶片与前后盖板连接处的圆角过渡，避免直角结构带来的应力集中，同时也能减少流体在转角位置的流动死区，提升过流效率。这类叶轮在实际装配时，还需配合密封环控制叶轮与泵体之间的间隙，间隙值通常控制在0.2-0.5mm之间，间隙过大会导致容积效率下降，间隙过小则可能在热态运行时出现刮擦故障。从运行特性来看，该结构叶轮的高效区范围较宽，在额定流量的70%-120%区间内都能保持较高的运行效率，适配多数工业与民用输水场景的变流量运行需求，建模时还原的叶片型线精度可直接用于后续的CFD水力仿真验证，也可作为模具开模、铸造加工的结构参考。
