可移动离网太阳能光伏提水灌溉装置

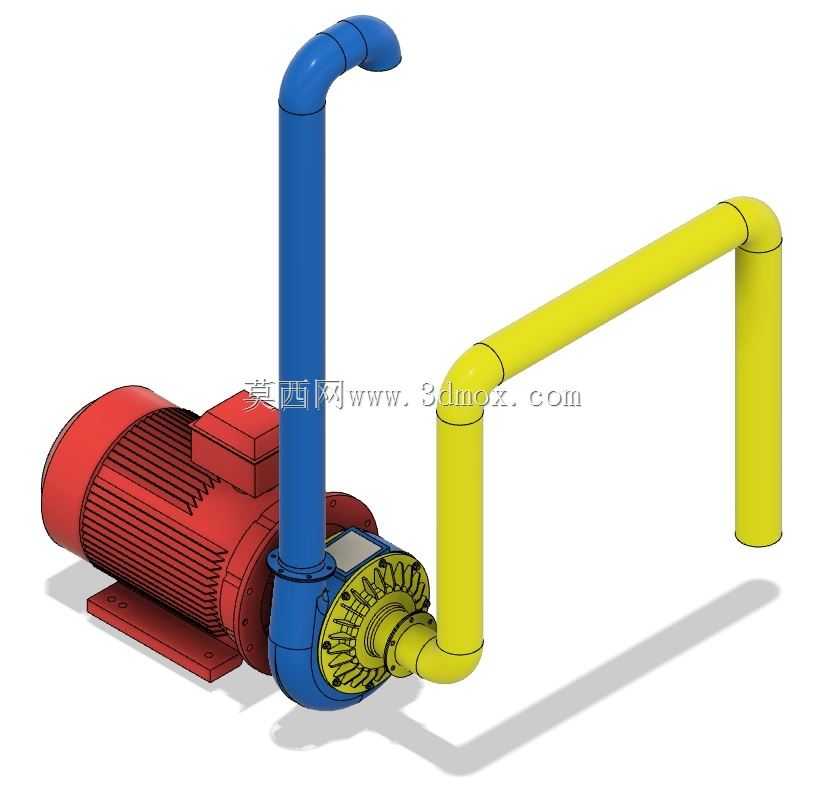

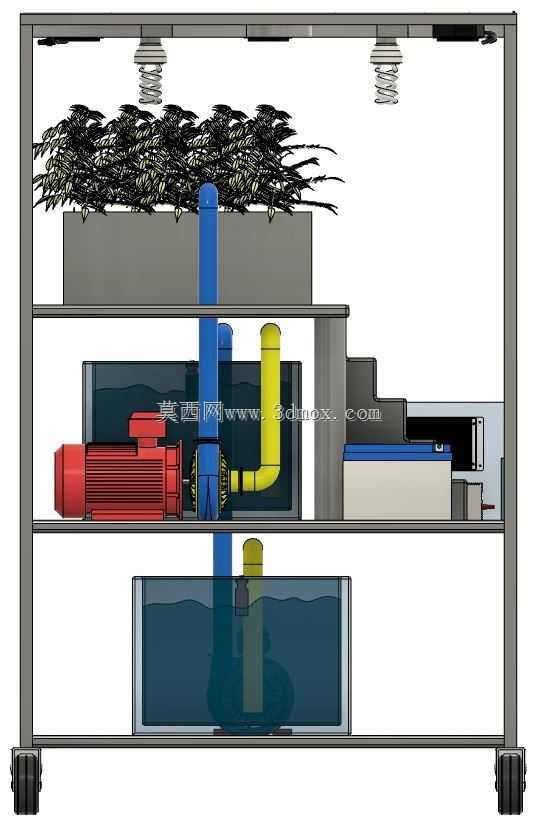

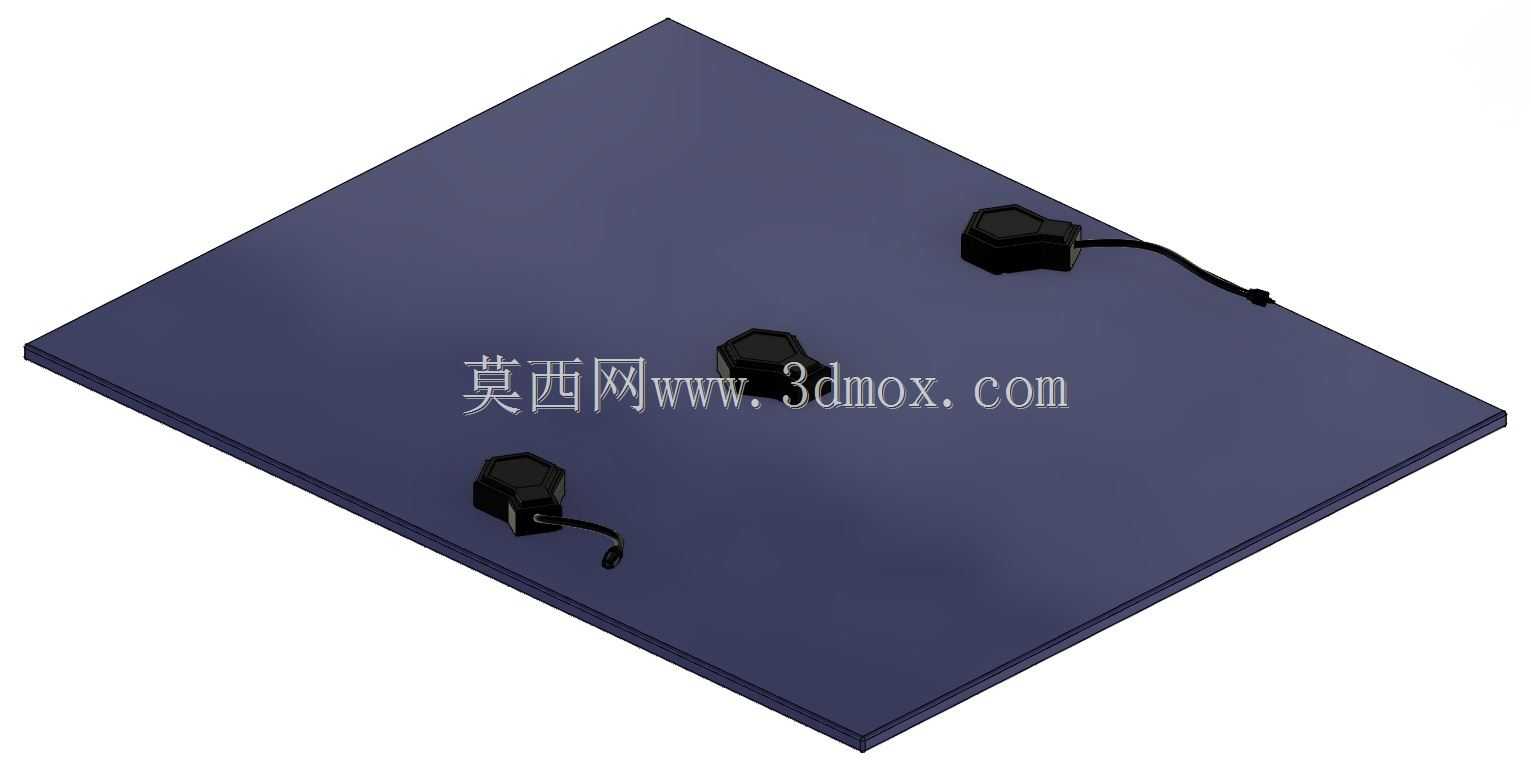

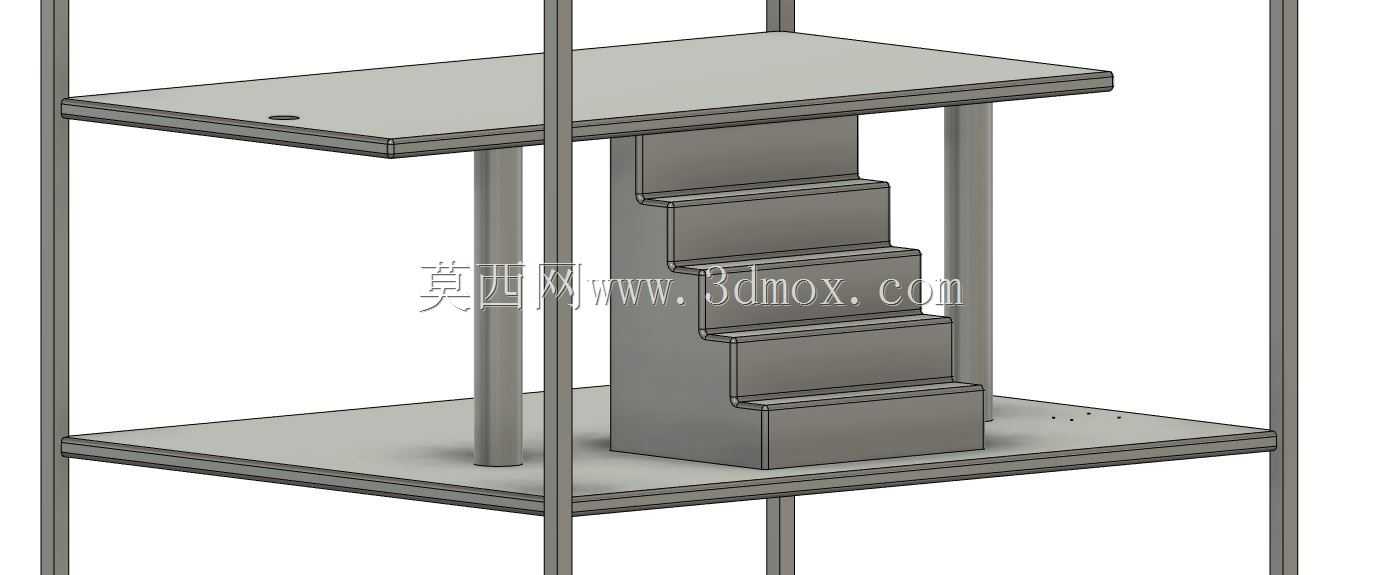

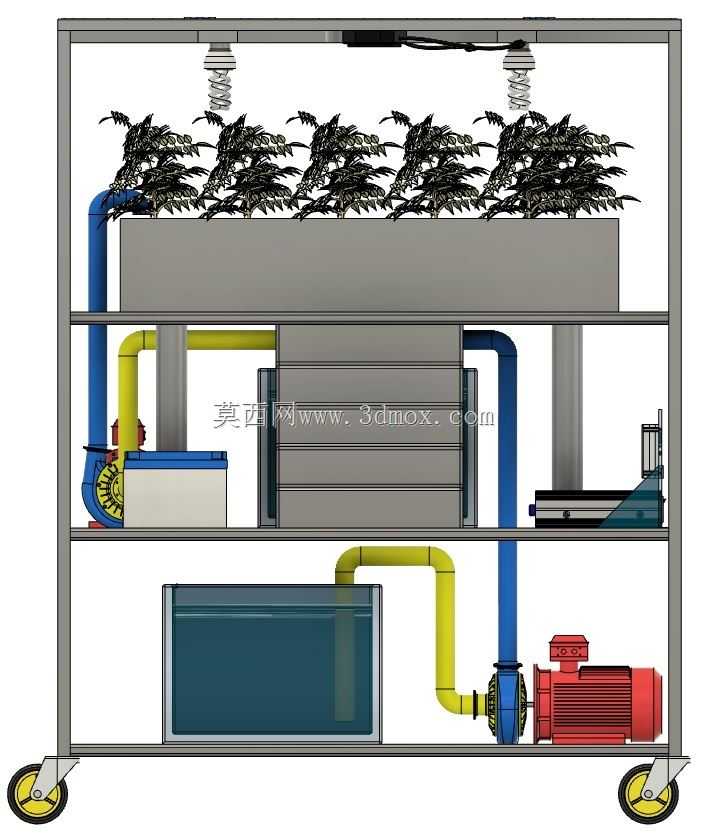

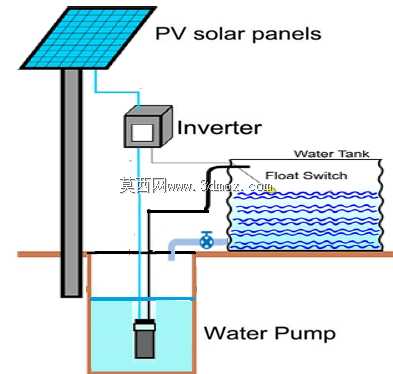

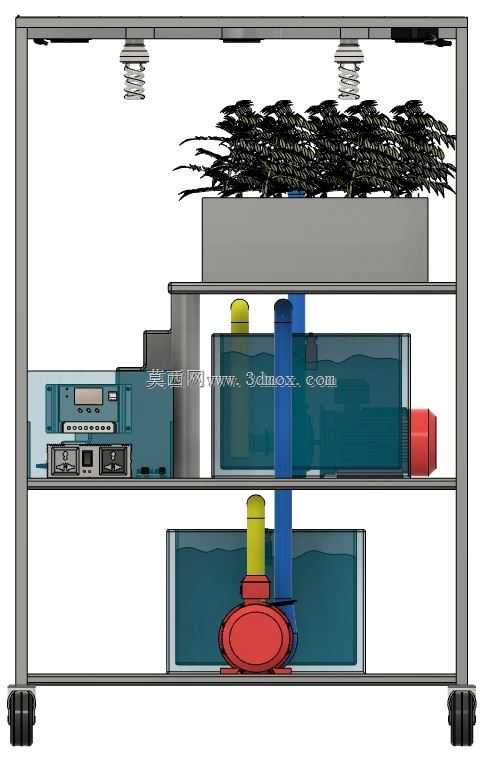

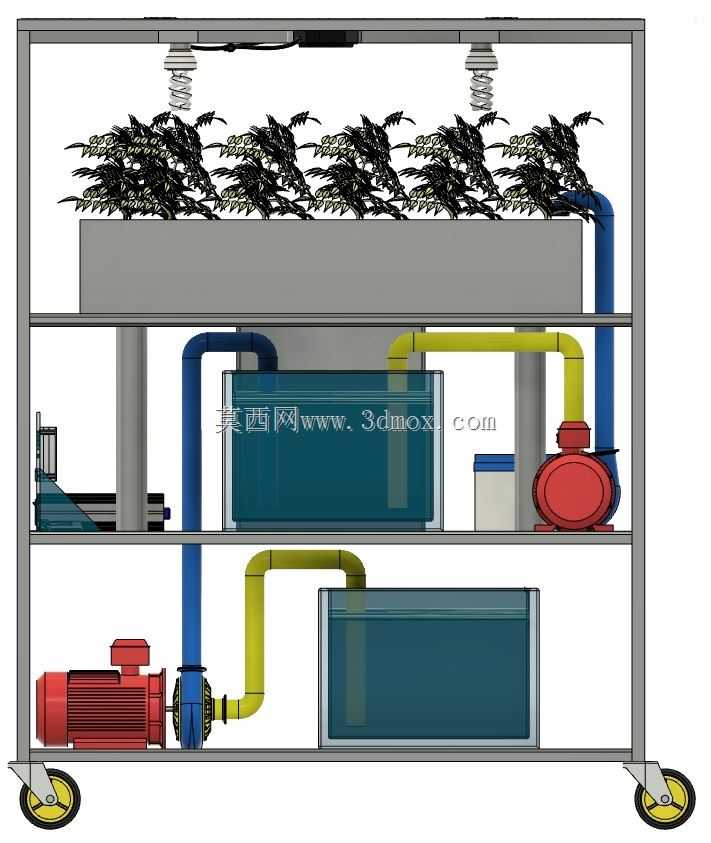

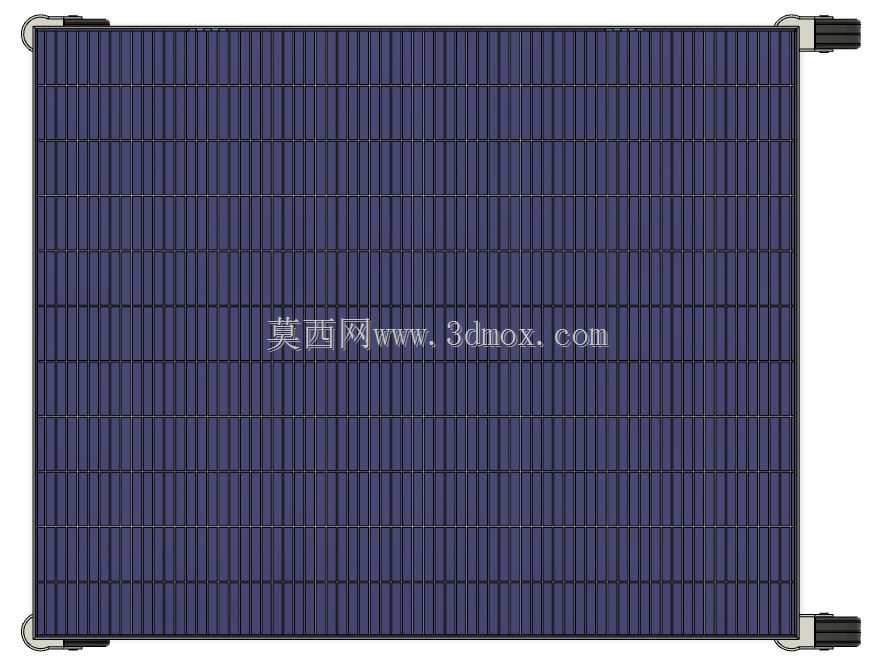

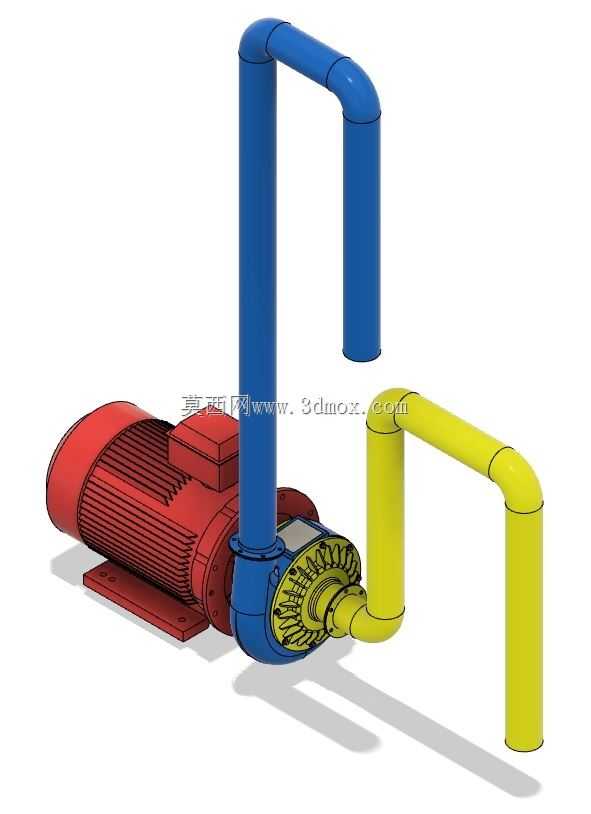

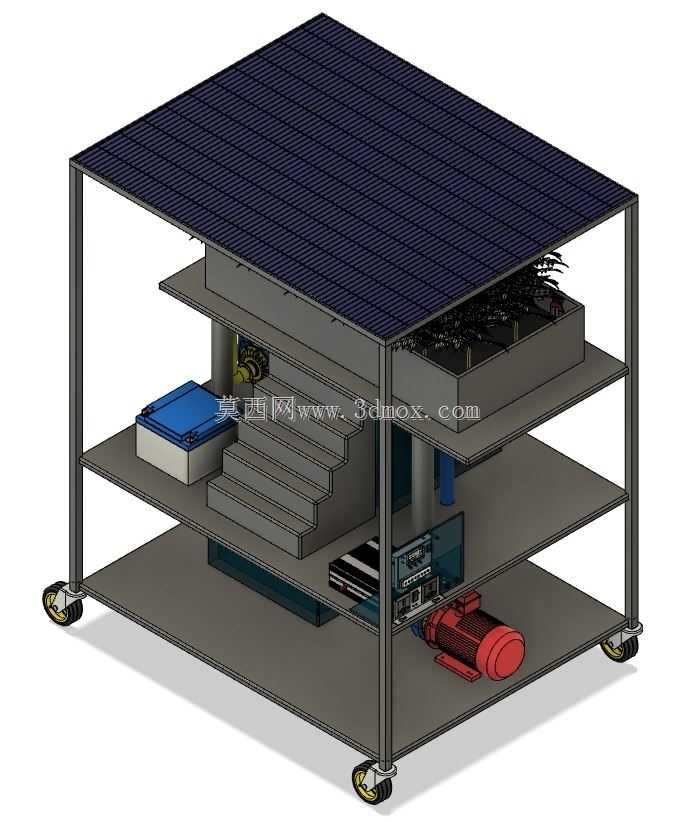

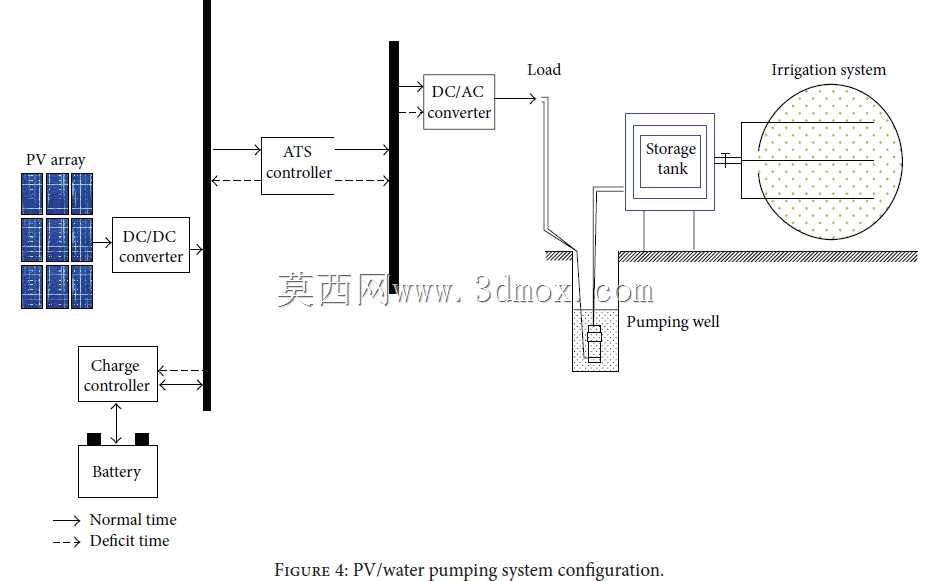

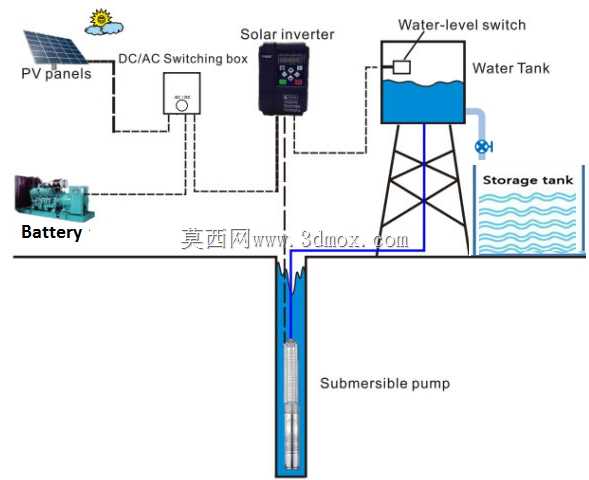

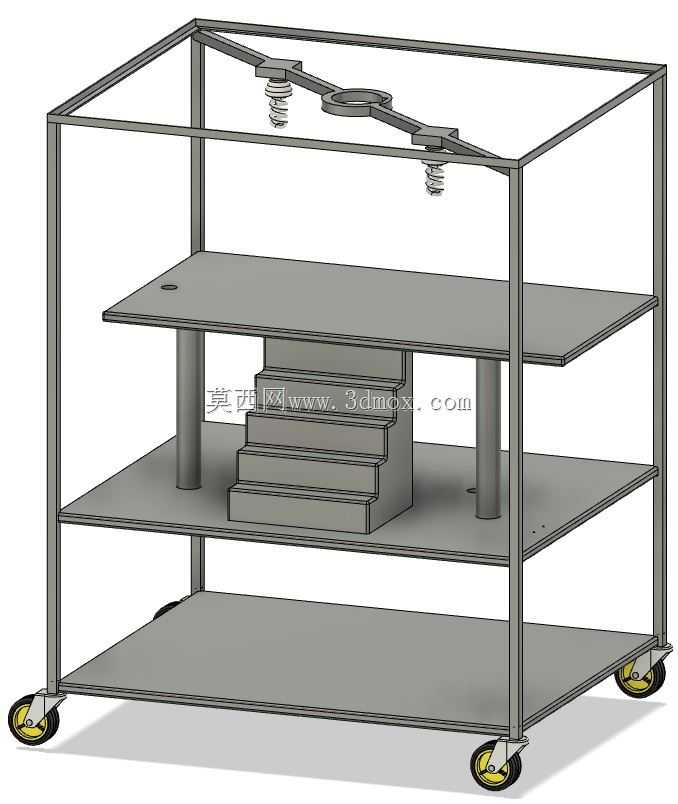

这套装置的设计初衷是解决无电网覆盖的干旱农耕区域提水灌溉难题，整体采用分层框架式移动结构，底部配置带刹车的万向脚轮，可在田埂、坡地等非硬化路面短距离转场，适配零散地块的轮换灌溉需求，无需做固定基础浇筑，转场后仅需调整脚轮刹车即可完成固定，大幅降低偏远地块的灌溉设施部署成本。顶层整面铺设单晶硅光伏组件，安装倾角结合低纬度地区太阳高度角做了预设，组件下方预留120mm通风间隙，避免夏季高温导致光伏板发电效率衰减，同时顶层光伏板可作为上层遮雨结构，保护下方层架内的电气与动力部件不受直晒、雨淋。层架采用三层承载结构设计，最上层紧邻光伏板下方的舱室布置光伏汇流单元与MPPT控制模块，接线端子全部采用防水快插接口，现场部署时无需做复杂接线作业，仅需对应插接即可完成电路连通；中间层布置储能电池组与梯次排布的走线槽，电池组做了独立的绝缘固定座，避免移动过程中电芯晃动磕碰，走线槽将动力线与信号线分层排布，减少电磁干扰对控制模块的影响；最底层布置水泵驱动电机与泵体连接单元，泵体进水口预留标准法兰接口，可快速对接田间输水软管或者硬质输水管路，出水口配置止回阀结构，避免停机后管道内的水倒流造成泵体叶轮反转损坏。设计过程中重点考量了户外使用的防护需求，框架整体采用镀锌方管焊接成型，所有焊缝做了防锈喷涂处理，层板采用冷轧钢板折弯成型，承重部位做了加强筋冲压处理，单层层板承载能力不低于80kg，可满足后续加装远程控制模块、流量监测单元的扩展需求。整体安装边界控制在长1.8m、宽1.2m、高2.1m范围内，转场时可通过小型农用三轮车装载运输，适配乡村狭窄道路的通行条件；装置运行时无需外接市电，白天光伏组件发电直接驱动水泵提水，多余电量存入储能单元，光照不足时可自动切换储能供电，保障灌溉作业的连续性，水泵扬程适配15-30m的提水需求，可覆盖坡地梯田、平原旱地的常规灌溉取水要求，也可作为临时应急供水装置，用于乡村小规模临时取水、抗旱补水场景。
