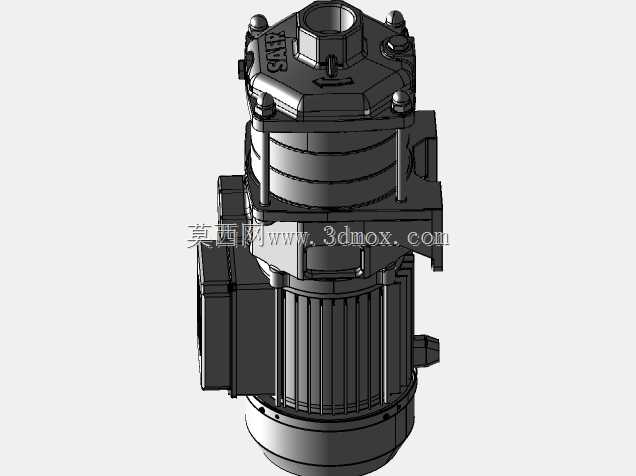

立式单级离心水泵三维结构设计

这款立式结构的流体输送设备，在民用供水、工业循环系统、小型暖通管路中都有广泛适配场景，日常工况下主要承担管路流体增压、循环输送、低位流体抬升的功能，相比卧式同参数机型，立式布局的核心优势是占地面积更小，对安装空间的横向尺寸要求更低，适合在机房空间紧凑的改造项目、楼宇管井内布设。从结构设计逻辑来看，模型完整还原了泵体的核心组成部分：上部的泵头压水室采用涡壳式流道设计，进水口沿轴向布置、出水口沿切向伸出，这种流道结构能有效降低流体在腔体内的湍流损失，提升水力效率；中部的机械密封腔预留了标准密封件安装位，可适配不同耐温等级的机械密封组件，满足输送常温水、轻度腐蚀性流体的不同密封需求；下部的动力连接段采用直联式结构，泵轴与电机输出轴通过联轴器刚性连接，省去了中间传动部件的功率损耗，同时也降低了整机的装配同轴度要求，减少现场安装调试的工作量。安装边界方面，模型的底座预留了标准螺栓安装孔位，孔位间距符合通用立式泵的安装尺寸规范，可直接适配常规的混凝土基础、型钢支架安装场景，进出口的法兰连接尺寸也匹配通用管路法兰标准，选型时无需额外定制转接法兰，能直接对接现有管路系统。设计过程中针对泵体的壁厚做了梯度优化，高压腔区域的壳体壁厚适当加厚，承受进水低压的区域壁厚做了减薄处理，在满足额定工作压力下强度要求的同时，尽可能控制整机重量，降低安装时的基础承重要求。泵体顶部的排气螺塞位置做了凸起结构设计，方便首次开机前排出腔体内的空气，避免气缚现象影响泵的吸水性能；电机端的散热筋沿轴向均匀布置，配合立式安装时的自然上升气流，能在运行过程中带走电机产生的热量，无需额外加装散热风扇即可满足连续运行的温升要求。从结构细节来看，叶轮腔的拆卸空间预留充足，后期维护更换叶轮、机械密封时，无需拆卸进出水管路和电机底座，只需拆开泵体中段的连接螺栓即可取出过流部件，大幅降低后期运维的拆装工作量。
