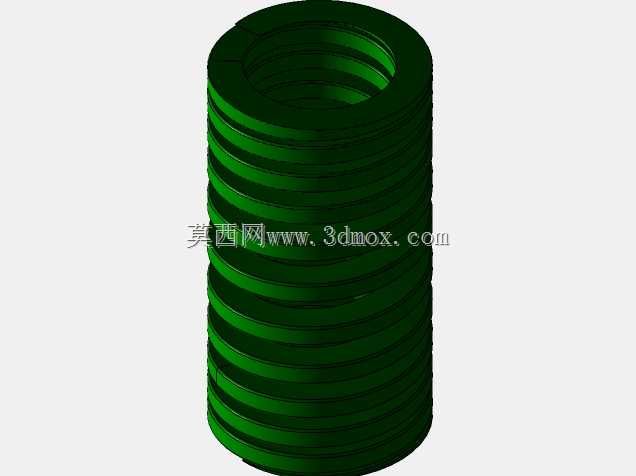

矩形截面圆柱螺旋压缩弹簧结构设计

这款矩形截面的圆柱螺旋压缩弹簧，在常规冲压设备的模架限位、重载液压执行机构的回程缓冲、工程机械振动筛的隔振支撑场景中都有广泛适配空间。区别于常见的圆截面弹簧，矩形截面的材料利用率在相同安装空间下更高，能在限定的径向尺寸边界内承载更大的工作载荷，同时刚度特性更趋近线性，不会在压缩行程中段出现刚度突变的问题，适合对载荷输出稳定性要求较高的工位。设计这类弹簧时，首先要确认安装位的径向预留间隙，弹簧的外径要比安装沉孔小0.8到1.5毫米，避免压缩过程中弹簧外径胀大剐蹭孔壁，内径则要比配套的导向轴大0.5到1毫米，防止工作时出现卡滞、偏磨的问题。有效圈数的设定需要结合工作行程来核算，要保证在最大压缩量下，圈与圈之间仍保留足够的间隙，避免压并时产生额外的冲击载荷，同时两端的支承圈要做并紧磨平处理，磨平长度不小于四分之三圈，保证弹簧安装后端面与支撑面的贴合度，避免受载时出现歪斜侧倾。从实际使用的角度看，这类方截面弹簧的应力分布更均匀，在频繁往复压缩的工况下疲劳寿命比同规格圆截面弹簧高出近三成，尤其是在中高频振动的缓冲工位，不会因为局部应力集中过早出现断裂失效。建模过程中要重点控制螺旋升角的一致性，每一圈的节距误差不能超过0.1毫米，否则会导致弹簧压缩时各圈受力不均，局部提前出现塑性变形。另外弹簧的端面粗糙度要控制在合理范围，过于粗糙的端面会在安装时刮伤支撑件表面，过于光滑则可能在受载振动时出现滑移错位。这类弹簧在选型替换时，不能直接照搬圆截面弹簧的参数，要重新核算工作载荷下的变形量，匹配对应的刚度值，避免出现载荷不足或者过载断裂的问题。在装配环节，要保证导向轴与安装沉孔的同轴度，同轴度误差超过0.2毫米时，弹簧会在工作中承受侧向力，大幅缩短使用寿命，日常维护时也要定期检查弹簧表面是否出现裂纹、锈蚀，及时更换失效件，避免连带损坏其他设备部件。
