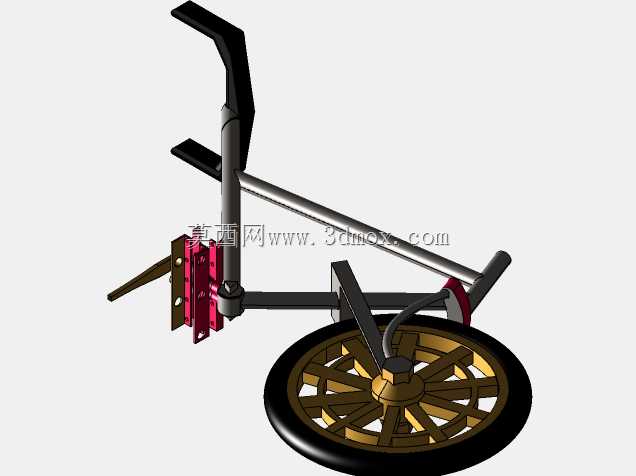

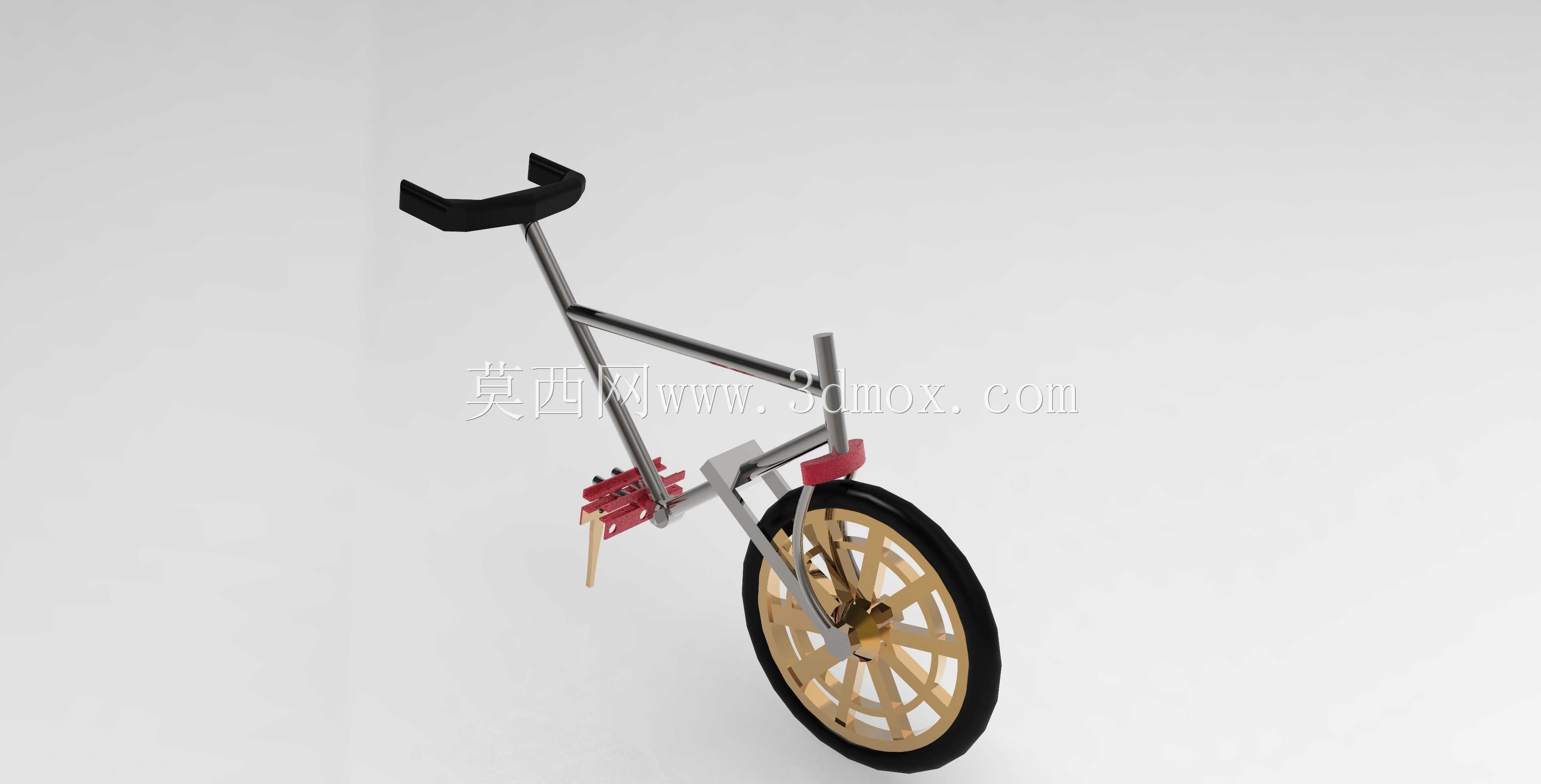

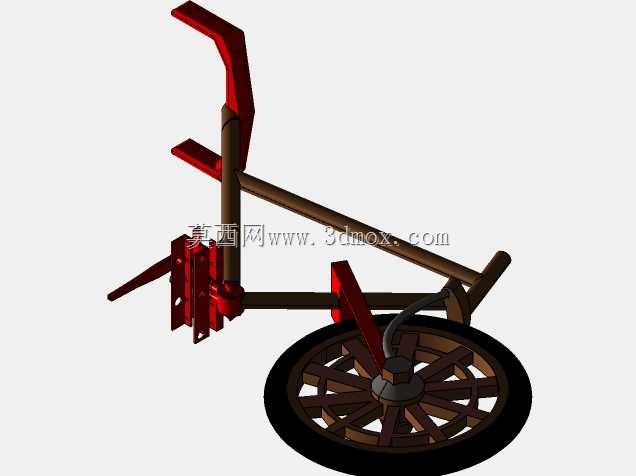

单轮脚踏农用作业代步装置结构设计

这款单轮脚踏装置的设计初衷，是适配丘陵地带零散农田、设施农业大棚内部的短距离代步与小型作业需求，这类场景下常规两轮自行车转向半径大、通行宽度要求高，大型农用机械无法进入田埂与棚间狭窄通道，单轮结构的通行宽度仅等同于轮胎宽度，可轻松通过宽度30厘米以上的田埂、作物行间空隙，解决农户在连片作业区块间转场时步行耗时久、携带小型农具不便的痛点。从结构设计逻辑来看，整体采用三角桁架式车架布局，主支撑管采用倾斜布置，将座垫位置设置在车轮轴心的后上方，骑行时人体重心自然落在车轮接地印迹的中心区域，无需额外辅助轮即可维持静态平衡的基础条件，降低短距离骑行的操控门槛。车架前端预留了快装式挂接接口，可根据作业需求挂载小型播种器、除草铲、便携药箱等轻型农具，挂接点的承重上限经过受力校核，静态挂载5公斤载荷时车架形变量不超过0.2毫米，不会影响骑行时的转向操控稳定性。转向结构直接集成在前叉位置，没有额外的转向连杆机构，车把转动角度与前轮转向角度1:1对应，在狭窄空间内可以实现原地小角度转向，适配棚内、田埂的复杂转向需求。传动部分采用脚踏直连棘轮的结构，省去了传统自行车的链条传动组件，一方面减少了田间泥土、作物秸秆卡滞传动部件的故障概率，另一方面缩短了整体纵向尺寸，整车长度控制在80厘米以内，存放时可以直接靠在棚架、田边树干上，不需要额外的停放空间。车轮部分采用宽幅实心轮胎设计，轮胎接地宽度达到8厘米，在松软耕地表面的接地比压控制在15kPa以内，骑行时不会压坏作物根系、也不会在湿润田面留下过深的辙印，轮圈采用辐条式镂空结构，在保证轮圈径向承重能力的前提下，减少泥土附着在轮组上的重量累积，避免田间骑行时轮组沾泥过重导致踩踏阻力骤增。座垫采用弧形翘尾设计，表面做防滑纹理处理，适配田间颠簸路面的骑行姿态，避免骑行时身体向前滑移，座垫高度设置为可调节结构，调节范围覆盖15厘米，可以适配不同身高的使用者，调节结构采用快拆销固定，不需要额外工具即可完成高度调整。脚踏位置设置在车轮轴心的前下方，踩踏发力时的力臂长度经过优化，平路骑行时的踩踏力比常规同轮径单轮车降低15%左右，长时间骑行不易产生肌肉疲劳。整车的所有外露金属部件都做了防锈涂层处理，可耐受田间高湿度、肥料农药腐蚀的使用环境，转动部位加装了防尘密封圈，避免泥沙进入转轴磨损配合面，延长日常使用的维护周期。在实际使用场景中，这款装置除了农户田间转场使用，也可用于果园内的疏花、摘果作业代步，骑行时可以随时单脚撑地停下作业，不需要额外的下车、支车动作，作业灵活性远高于常规代步车辆，整体结构没有复杂的电控、液压组件，普通农户经过简单调试即可完成日常维护，故障排查与零部件更换的门槛极低，适配农村地区的使用与维护条件。
