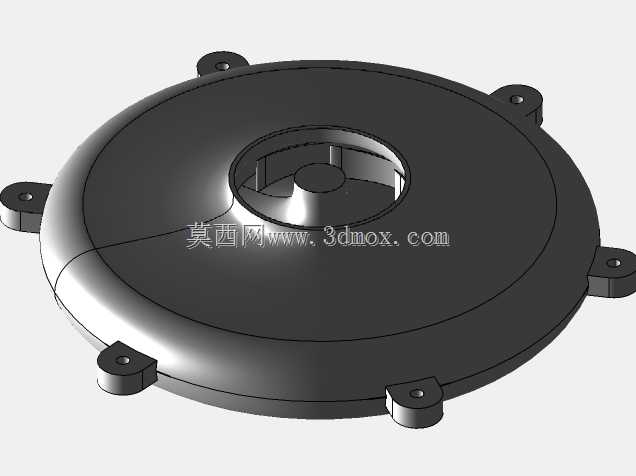

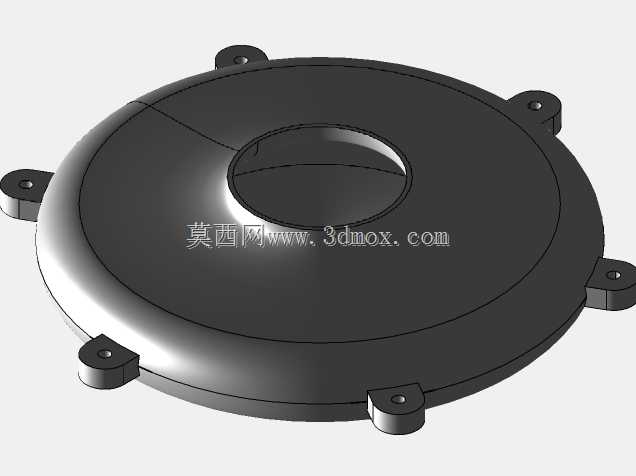

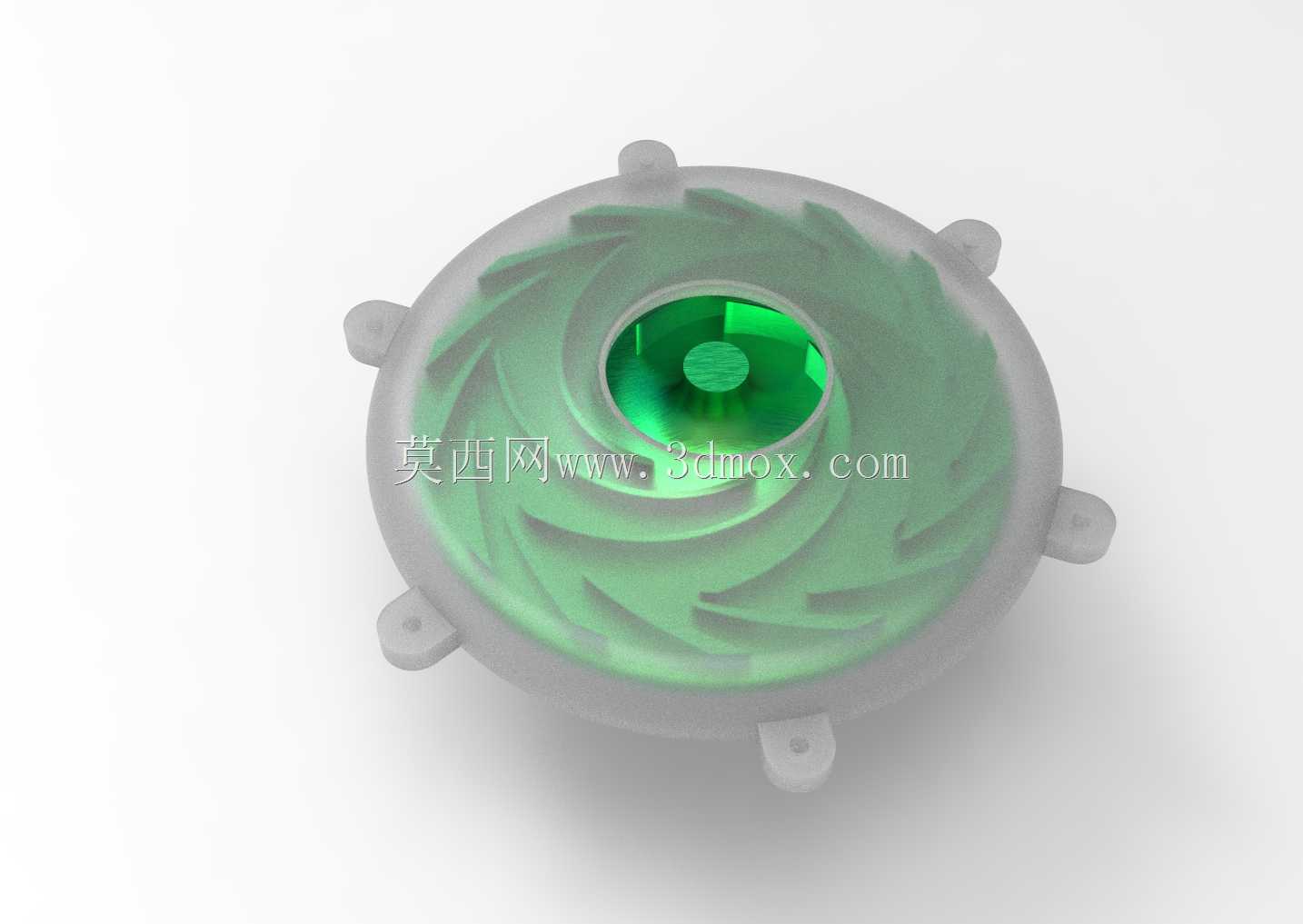

带回流通道结构离心泵叶轮腔体组件

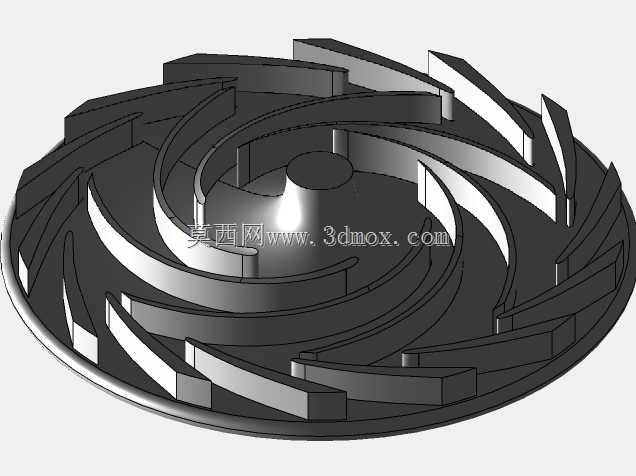

在民用供水、工业循环输水、暖通空调水循环、小型农田排灌等场景中，带回流通道的离心泵结构一直是兼顾小流量工况稳定性与扬程输出的常用水力方案，不少初次接触泵类设计的工程师容易忽略回流通道的水力匹配性，直接照搬常规闭式叶轮结构，往往会在小流量运行时出现明显的压力脉动，引发泵体振动、轴承负载异常升高的问题。这套结构的核心设计逻辑，是在叶轮外缘与泵腔内壁之间设置连续的回流流道，让叶轮出口处部分受离心力作用甩出的流体，能够顺着流道导向重新回到叶轮进口侧的低压区域，避免小流量工况下叶轮出口出现严重的流动脱流、涡流滞止区，以此拓宽泵的高效运行区间，降低驼峰特性对管路系统的冲击。从结构边界来看，这套组件的安装定位依托泵腔外缘均匀分布的六个带安装孔的凸耳实现，凸耳的孔位同轴度公差控制在0.05mm以内，安装时需要配合密封垫片压紧，保证泵腔的静压密封性，避免高压侧流体沿结合面泄漏。叶轮部分采用扭曲叶片设计，叶片的进出口安放角经过水力计算匹配，在额定转速2900转/分钟的工况下，能够实现额定流量60立方米每小时、额定扬程50米的输出参数，叶片前缘做了小圆角修型，减少流体进口冲击损失，叶轮与泵腔内壁的径向间隙控制在1.2-1.5mm之间，间隙过大会导致容积效率下降，间隙过小则容易因为加工装配误差出现叶轮擦碰泵壳的问题。回流通道的型线采用渐扩式顺滑过渡，没有直角拐点，能够减少流体在回流过程中的沿程阻力损失，通道的截面面积按照流体回流的流速变化梯度设计，避免局部流速突变引发的二次流损失。在实际选型适配时，需要注意这套结构的进口通径与出口法兰的匹配尺寸，安装前要核对叶轮的旋转方向与流道导向是否一致，反向运转会导致回流通道无法起到稳流作用，甚至出现出力不足、电机过载的问题。不少现场运维人员反馈，这类带回流通道的离心泵在长时间运行后，需要拆解检查回流通道内是否积存了管路中的焊渣、泥沙等杂物，一旦通道堵塞，会直接导致小流量工况的振动值飙升，清理时要注意不要刮伤流道内壁的光滑面，避免破坏水力型线影响运行效率。
