手扶式小型农用低成本收割机结构

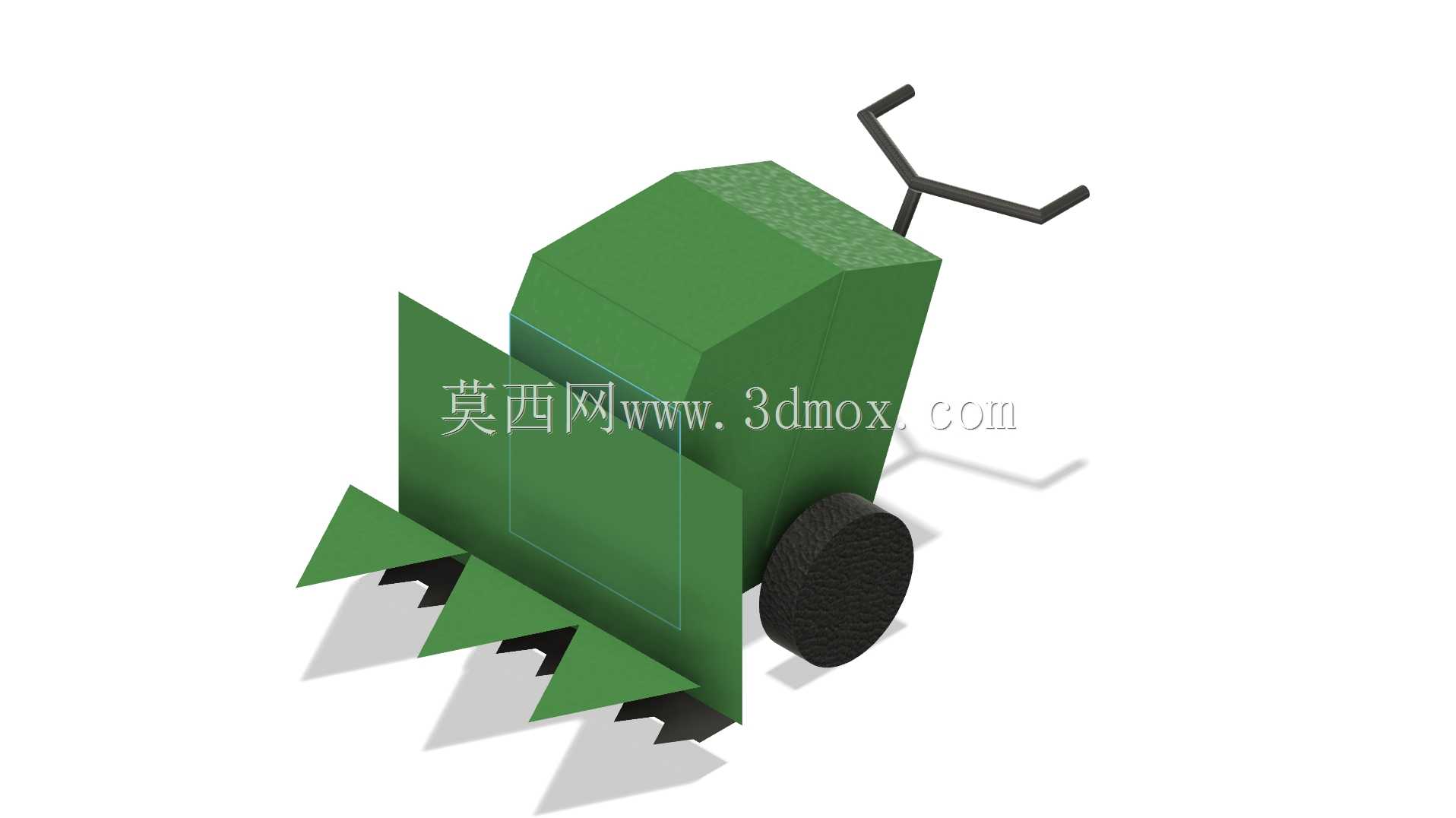

这款手扶式小型农用收割机，主要面向丘陵山地零散地块、家庭农场小面积种植区域的谷物收割作业场景，适配平原地区大块农田边角区域的补收需求，解决大型联合收割机无法进入窄小地块作业的痛点。从结构设计来看，整机采用手扶操控布局，操作扶手设置在机体后上方，符合人体站立操控的施力角度，作业时操作人员可通过扶手灵活控制设备行进方向，适配田埂、地块边界处的转向需求，无需额外预留大半径转向空间。前端切割组件采用多组平行排列的三角形动刀配合定刀结构，作业时动刀做往复剪切运动，可顺畅切断作物茎秆，切割幅宽经过适配小地块作业的优化，既能保证单次作业的收割效率，又不会因幅宽过大导致窄垄区域无法通行。机体上部设置有作物导流与暂存结构，切割后的作物茎秆会顺着导流板向机体侧方铺放，避免茎秆缠绕切割组件或行走轮，减少作业过程中的停机清理频次。行走部分采用单轮驱动加底部支撑的结构，接地比压经过优化，可在松软的耕地表面平稳行进，不会出现严重下陷影响作业进度的问题。整机外壳采用曲面包覆设计，既可以遮挡作业过程中扬起的作物碎屑、泥土，保护内部传动结构不受杂物侵入，又能通过流畅的曲面减少行进过程中的秸秆挂连。从安装边界来看，整机宽度控制在窄垄可通行的尺寸范围内，长度适配手扶操作的安全距离，高度满足站立操控的视野要求，作业时无需对现有农田垄距做额外改造，可直接投入小块农田的收割作业。设计过程中优先考虑了零部件的易加工性，多数结构件采用常规板材折弯成型，降低生产制造成本，适配县域级小型农机加工厂的生产加工条件，同时便于农村地区的日常维修保养，易损件更换无需专用复杂工具，可快速完成维护作业。传动结构采用简洁的动力传递路径，减少不必要的传动环节，降低动力损耗，适配小功率动力单元的搭载需求，进一步压缩整机的采购与使用成本，契合小规模种植户的农机采购预算。
