手持式直流驱动电动旋耕犁结构设计

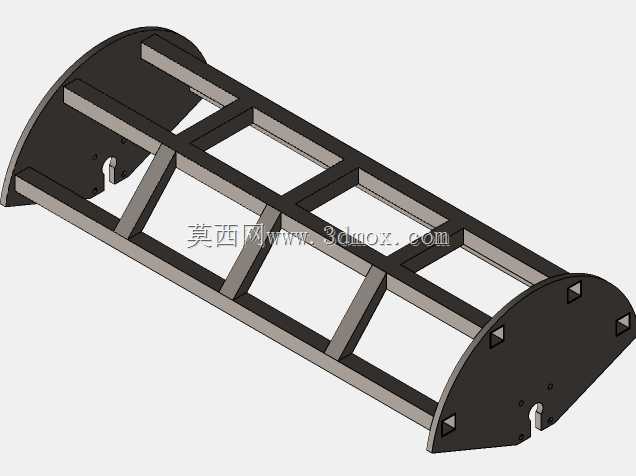

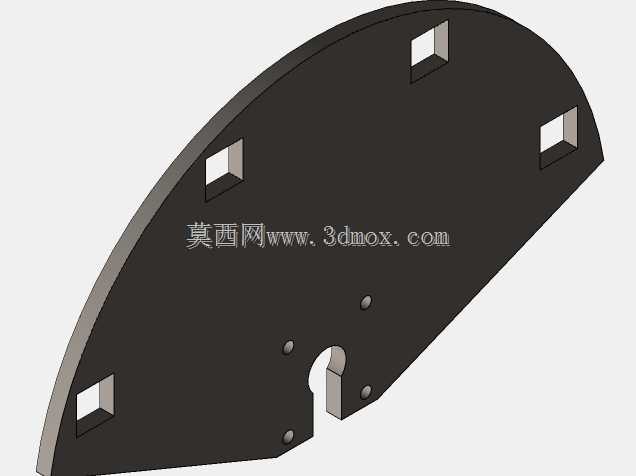

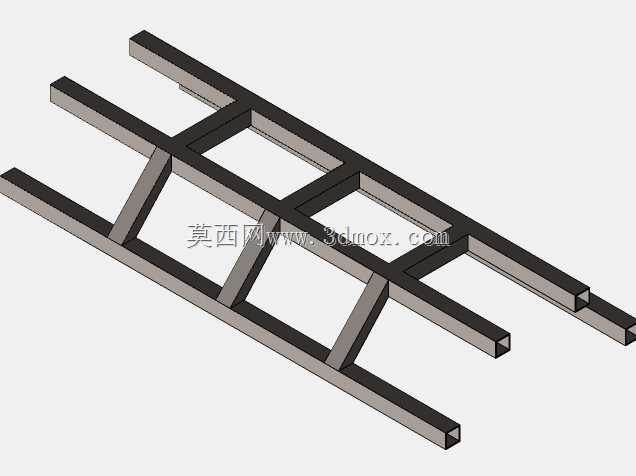

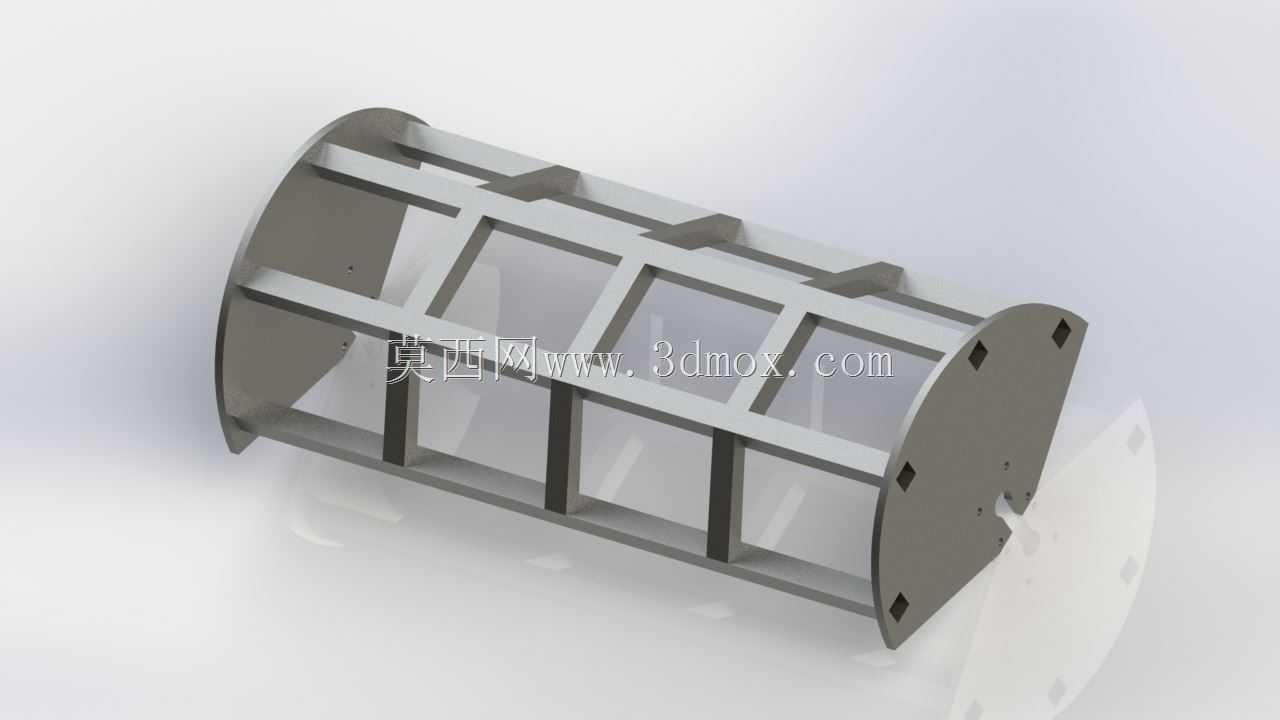

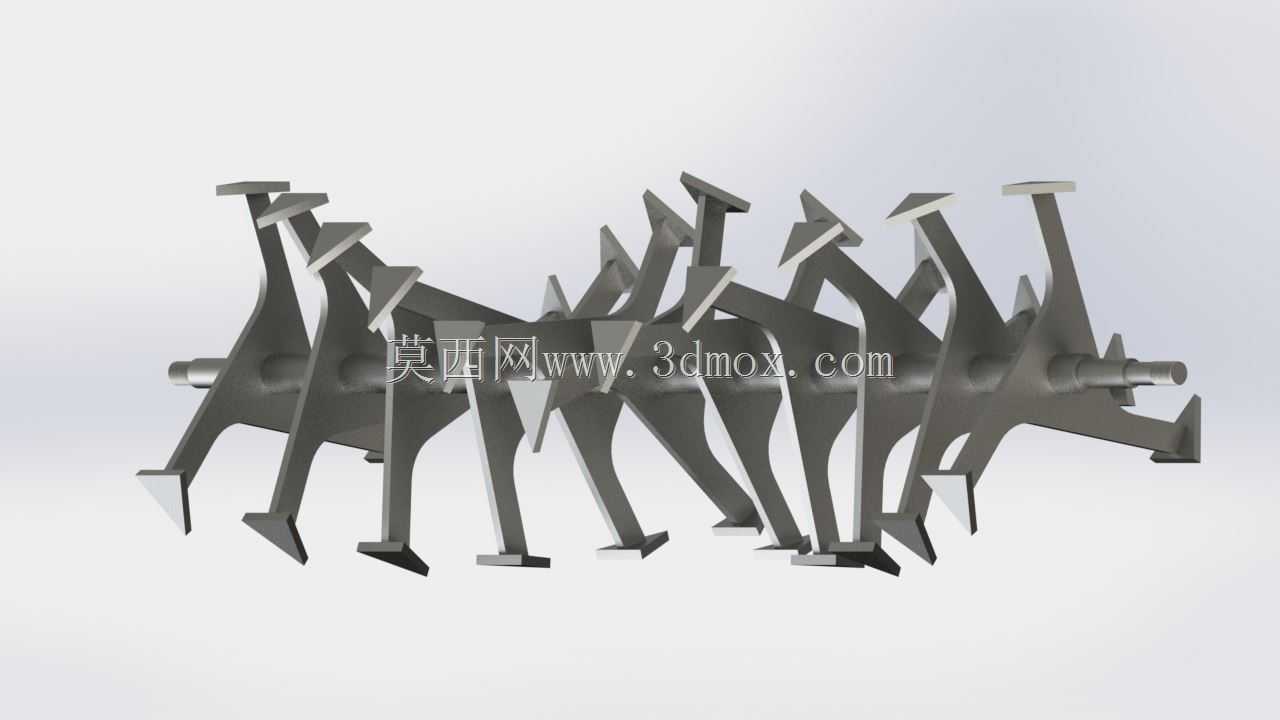

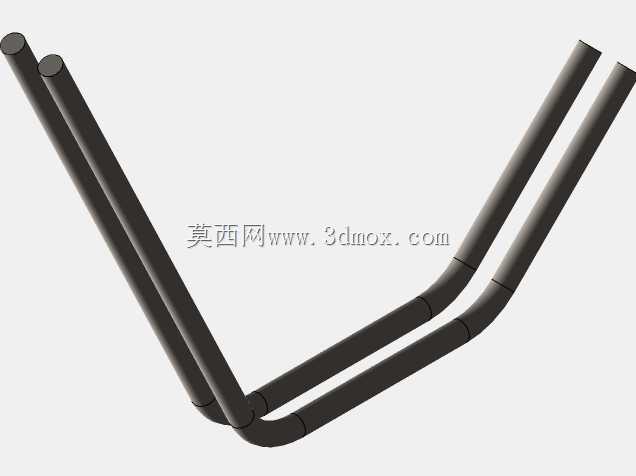

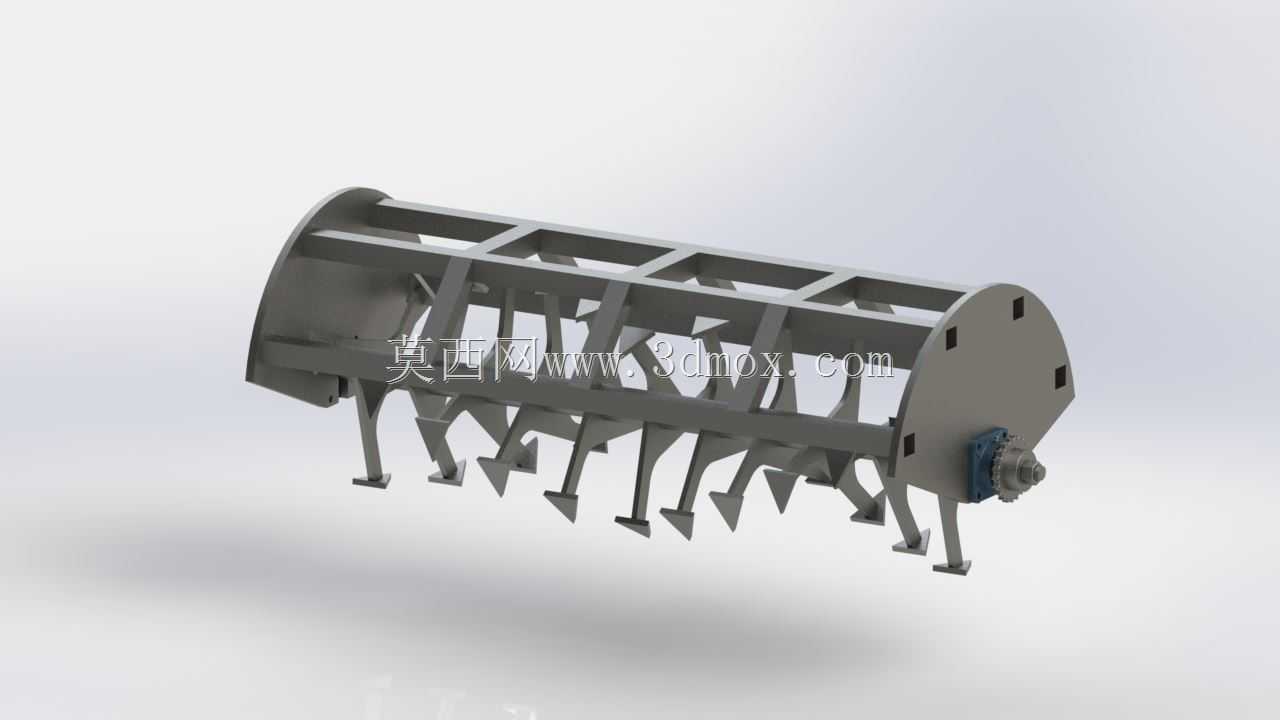

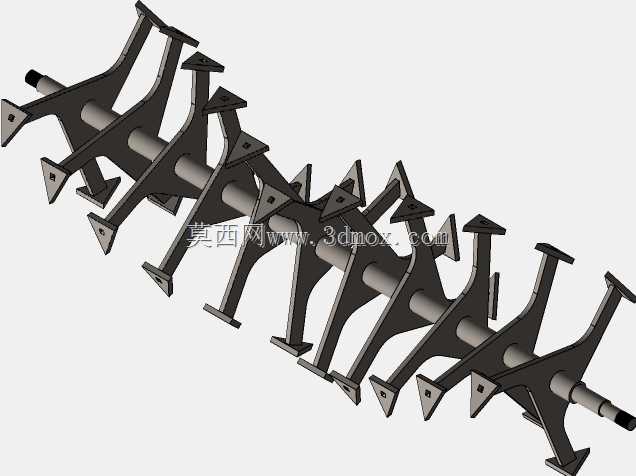

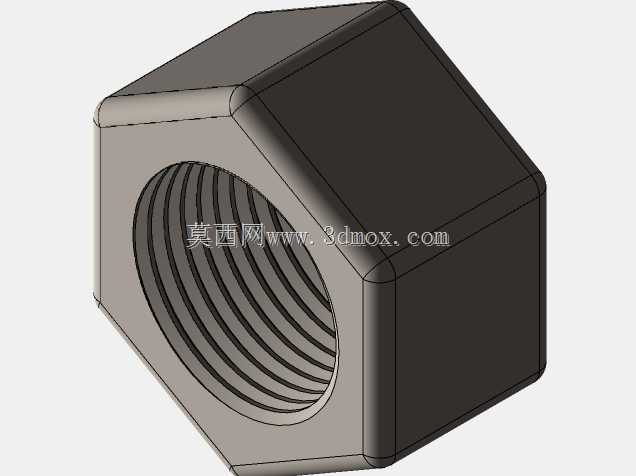

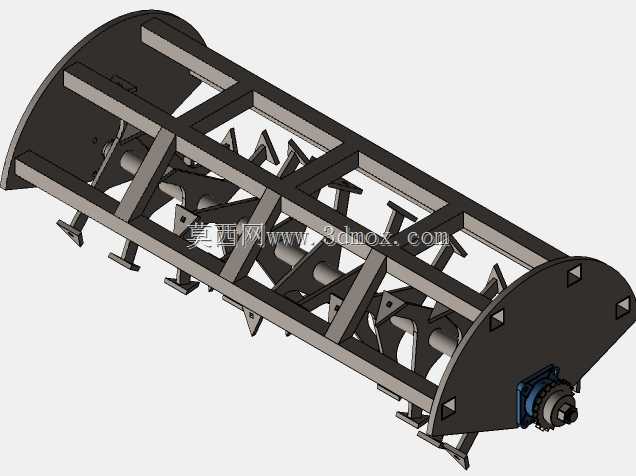

这款手持电动旋耕作业机具，主要面向家庭庭院小块菜地、社区共享农园、丘陵地带零散坡地的耕作场景，填补了大型农耕机械无法进入狭小地块作业的市场空白，相比传统人力翻地工具，能大幅降低农户的劳作强度，同时避免燃油农机带来的尾气排放与噪音扰民问题。从结构设计来看，整机采用框架式滚筒主体结构，主框架采用矩形截面型材拼焊成型，兼顾结构刚性与整机重量控制，避免手持作业时负载过大造成操作疲劳。滚筒周向均匀排布多组弯形犁齿，犁齿采用仿生破土曲线设计，入土角度经过反复校核，作业时随滚筒旋转切入土壤，可实现12至18厘米深度的土壤翻松，同时能将表层板结土块打碎，满足蔬菜、小型农作物种植的整地要求。驱动端采用直连式直流电机安装结构，电机输出轴与滚筒主轴通过法兰刚性连接，省去了中间传动环节，既减少了传动损耗，也降低了整机故障概率，电机安装位设置有加强筋板，可承受耕作过程中遇到石块、硬土块时的冲击载荷，避免连接部位变形开裂。整机的操作握持部位设置在滚筒两端的端板外侧，作业时操作人员可握持扶手推动机具向前行进，滚筒旋转时犁齿持续入土切削，行进速度可由操作人员根据土壤硬度自行调整，遇到硬质板结土层时可适当降低行进速度，保证土壤破碎效果。安装边界方面，整机横向作业幅宽控制在60厘米左右，可顺利通过宽度80厘米以上的田埂、园间小道，整体回转半径小于1米，在狭小地块内转向灵活，无需预留过大的作业回转空间。犁齿与主框架采用螺栓连接结构，当单个犁齿出现磨损或遇到硬物弯折时，可单独拆卸更换，无需整体更换滚筒组件，降低了后期使用维护成本。端板上预留的安装孔位可拓展加装挡土板、整平刮板等附属配件，完成翻耕后可直接进行土壤整平作业，减少后续整地工序。整机设计过程中充分考虑了手持作业的动平衡特性，将电机等较重部件布置在滚筒中心轴线上，作业时整机振动量控制在较低水平，长时间操作也不会出现明显的手臂发麻问题。相比传统燃油微耕机，这款电动机具无尾气排放，适合在居民区周边的自留地使用，不会对周边住户造成噪音与空气污染，同时整机结构简单，日常仅需对主轴转动部位加注润滑脂即可完成保养，没有燃油机复杂的油路、电路维护需求，普通农户无需专业维修知识即可完成日常养护。
